2.8 inci IPS TFT LCD Display Module 240x320 QSPI 300 Nits untuk HMI Industri

Deskripsi Produk

CH280QV41A adalah modul layar LCD IPS TFT 2,8 inci dengan resolusi 240 x (RGB) x 320 dan antarmuka QSPI 40-pin. Modul ini menawarkan kecerahan tipikal 300 cd/m2, 262K warna, dan arah pandang 80/80/80/80 untuk keterbacaan yang konsisten dari berbagai posisi. Panel ini menggunakan mode hitam normal transmissive IPS dengan ukuran luar 50,00 x 69,20 mm dan area aktif 43,20 x 57,60 mm. Suhu operasi berkisar dari -20 hingga +70 derajat Celsius, sementara suhu penyimpanan berkisar dari -30 hingga +80 derajat Celsius. Modul tanpa sentuh ini cocok untuk panel HMI industri yang ringkas, instrumen genggam, terminal kontrol, dan sistem tampilan tertanam yang memerlukan koneksi QSPI yang stabil.

Fitur Produk

• Resolusi 240 x (RGB) x 320 mendukung menu, nilai, dan layar status dalam format potret yang jelas.
• Antarmuka QSPI 40-pin menyederhanakan koneksi ke pengontrol tertanam dan platform tampilan yang ringkas.
• Arah pandang 80/80/80/80 mempertahankan konsistensi gambar dari berbagai posisi operator.
• Desain tanpa sentuh 2,8 inci yang ringkas cocok untuk peralatan industri dan genggam yang terbatas ruang.

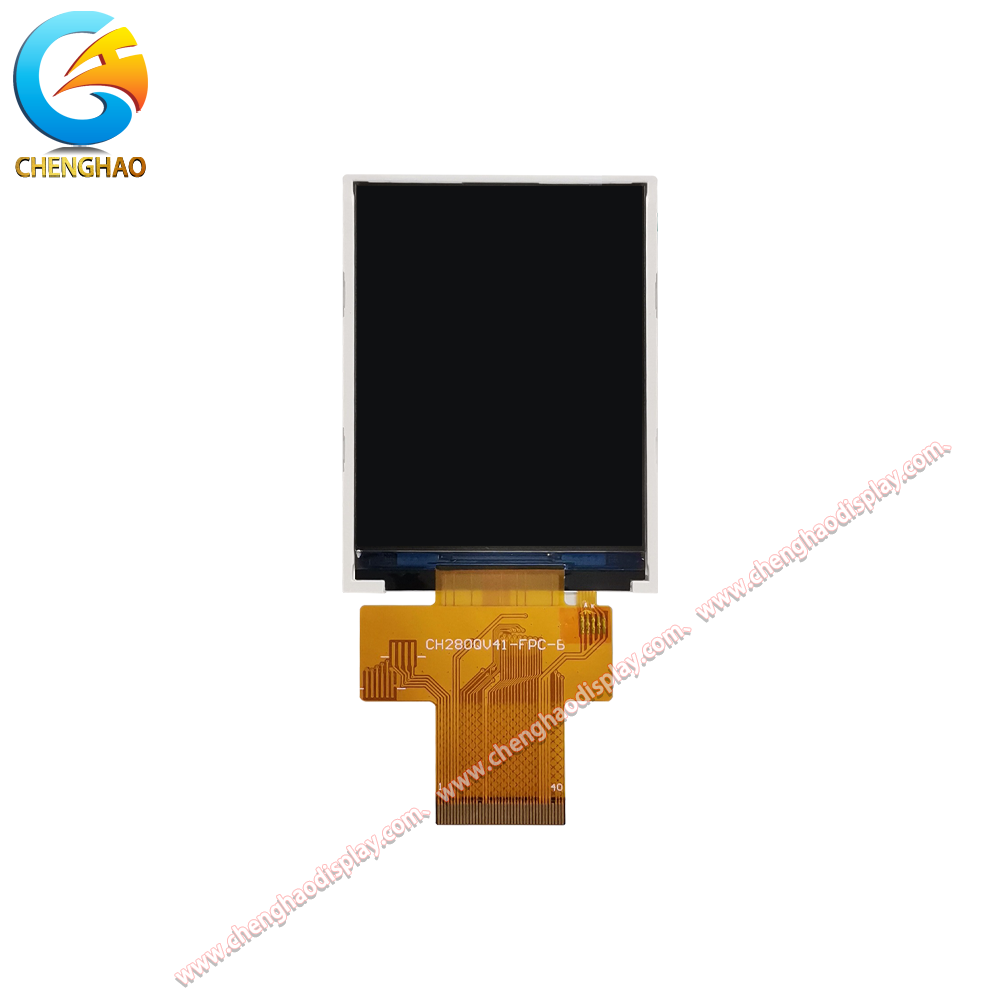

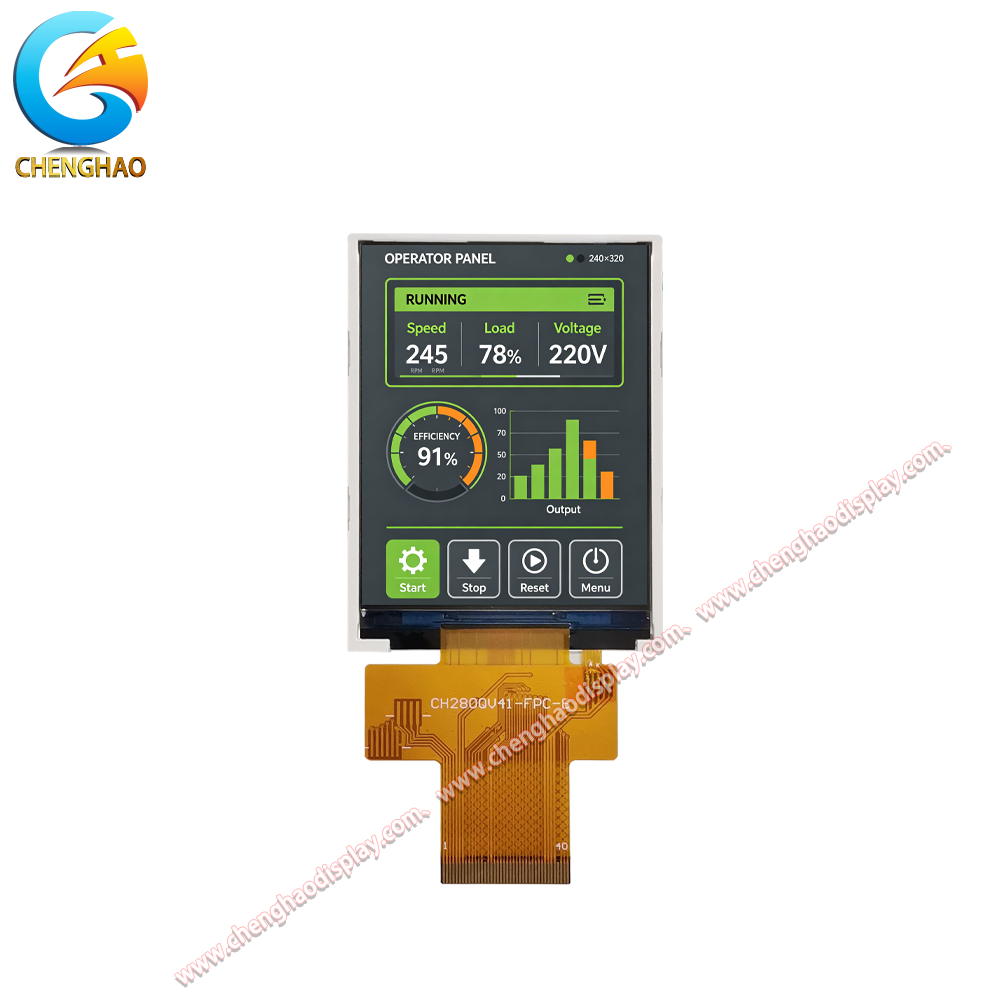

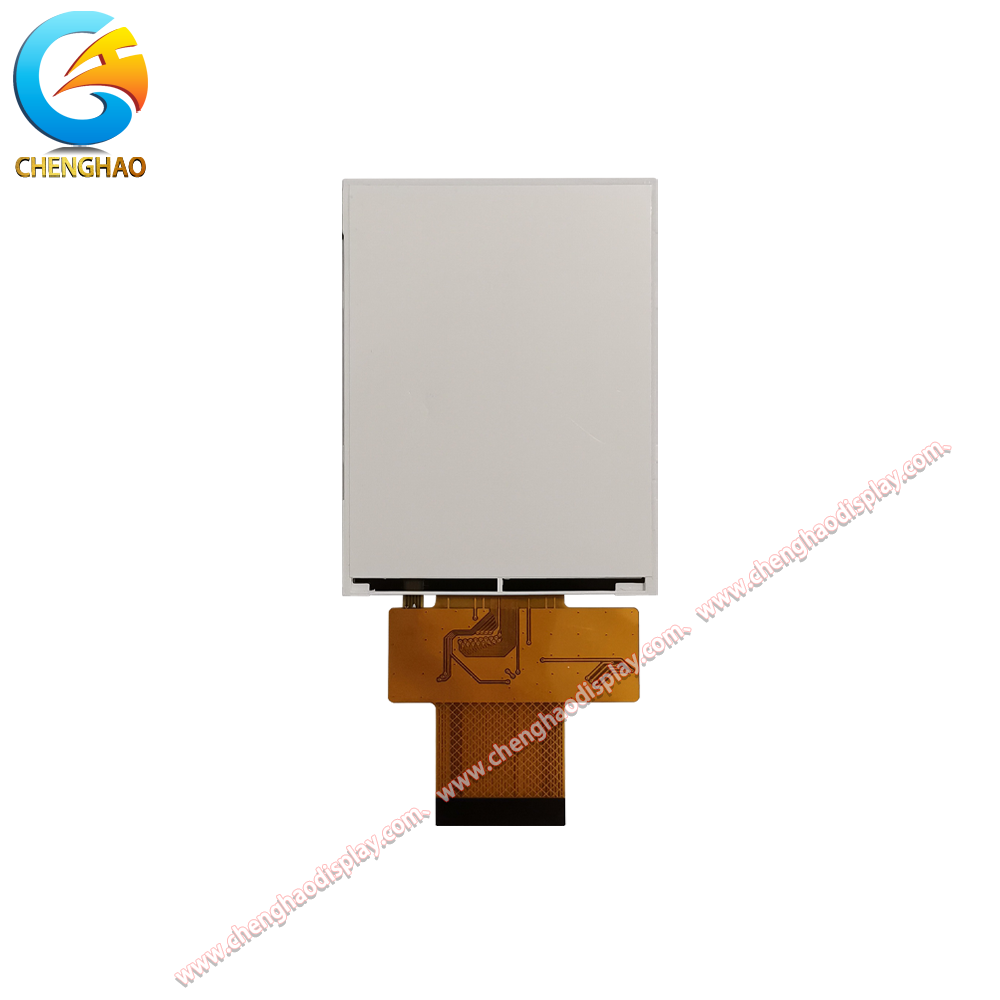

Gambar Produk

Spesifikasi Rinci

Pengantar Kustomisasi

Chenghao menyediakan layanan modul tampilan yang disesuaikan untuk modul LCD TFT, tampilan LCD mono, modul OLED warna, dan modul OLED mono. Kustomisasi mencakup tata letak FPC dan konfigurasi pin, pemilihan antarmuka, penyesuaian kecerahan, integrasi sentuh, perawatan permukaan anti-silau, dan desain kaca penutup.

• Kustomisasi FPC mencakup garis besar, panjang, jumlah pin, dan tata letak konektor.
• Pilihan antarmuka meliputi QSPI, SPI, MCU, RGB, LVDS, MIPI, EDP, dan HDMI.
• Kecerahan dapat disesuaikan untuk penggunaan dalam ruangan standar atau lingkungan cahaya sekitar yang lebih tinggi.
• Konfigurasi sentuh kapasitif, sentuh resistif, dan tanpa sentuh tersedia.
• Perawatan permukaan AG dapat mengurangi pantulan di area pemasangan yang terang.
• Kaca penutup dapat disesuaikan berdasarkan ketebalan, bentuk, warna, dan pencetakan sutra.

Kasus Aplikasi

• Panel HMI Industri Ringkas: Tata letak potret 240 x 320 dan antarmuka QSPI mendukung kontrol, nilai, dan indikator status yang jelas pada peralatan kecil.
• Instrumen Genggam: Ukuran luar 2,8 inci yang ringkas dan FPC 40-pin membantu menyesuaikan alat ukur dan perangkat kontrol portabel dengan ruang internal yang terbatas.
• Terminal Kontrol Proses: Arah pandang 80/80/80/80 menjaga pembacaan tetap terlihat dari posisi operator yang berbeda pada unit kontrol yang ringkas.
• Perangkat Pemantauan Tertanam: Operasi suhu lebar dan konstruksi tanpa sentuh mendukung penggunaan tampilan yang andal pada peralatan dalam ruangan yang dipantau.
