4.3 inci IPS TFT LCD Display Module 480x272 SPI QSPI MCU untuk HMI Industri

Deskripsi Produk

CH430WQ23A adalah modul layar LCD TFT IPS 4,3 inci dengan resolusi 480 x (RGB) x 272 dan dukungan antarmuka SPI, QSPI, dan MCU yang fleksibel. Modul ini menawarkan kecerahan tipikal 300 cd/m2, 16,7 juta warna, dan arah pandang 80/80/80/80 untuk keterbacaan yang konsisten dari berbagai posisi. Layar menggunakan mode IPS transmissive normally black dan koneksi FPC 40-pin. Ukuran luar 105,5 x 67,2 mm dan area aktif 95,04 x 53,86 mm cocok untuk peralatan kontrol ringkas dan desain layar tertanam. Rentang suhu operasi adalah -20 hingga +70 derajat Celsius, dengan penyimpanan dari -30 hingga +80 derajat Celsius. Modul tanpa sentuh ini cocok untuk panel HMI industri, instrumentasi, monitor proses, dan terminal kontrol yang memerlukan antarmuka serial atau paralel yang stabil.

Fitur Produk

• Resolusi 480 x (RGB) x 272 memberikan teks, bagan, dan informasi status yang jelas untuk antarmuka tertanam.
• Dukungan antarmuka SPI, QSPI, dan MCU memberikan fleksibilitas di berbagai pengontrol host dan platform desain.
• Arah pandang 80/80/80/80 mempertahankan konsistensi gambar dari berbagai posisi operator.
• Desain ringkas 40-pin tanpa sentuh mendukung integrasi yang mudah ke dalam peralatan kontrol industri.

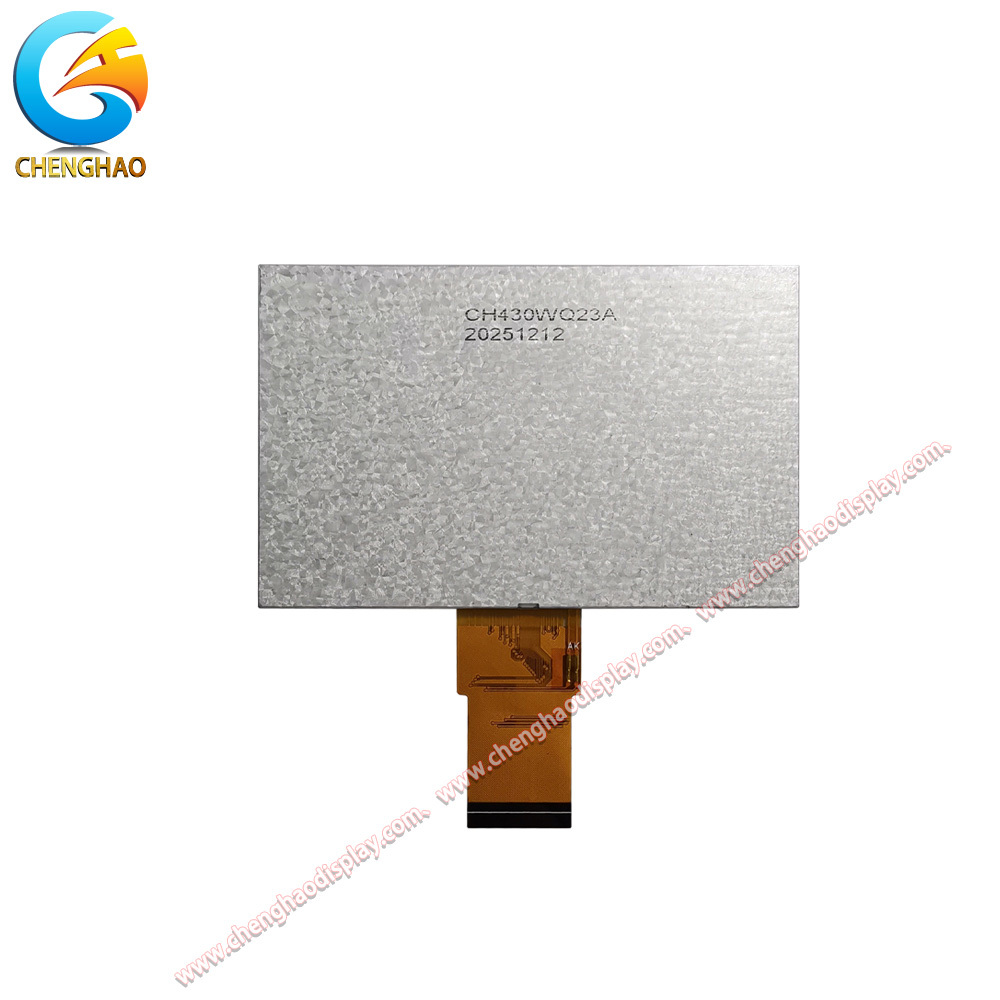

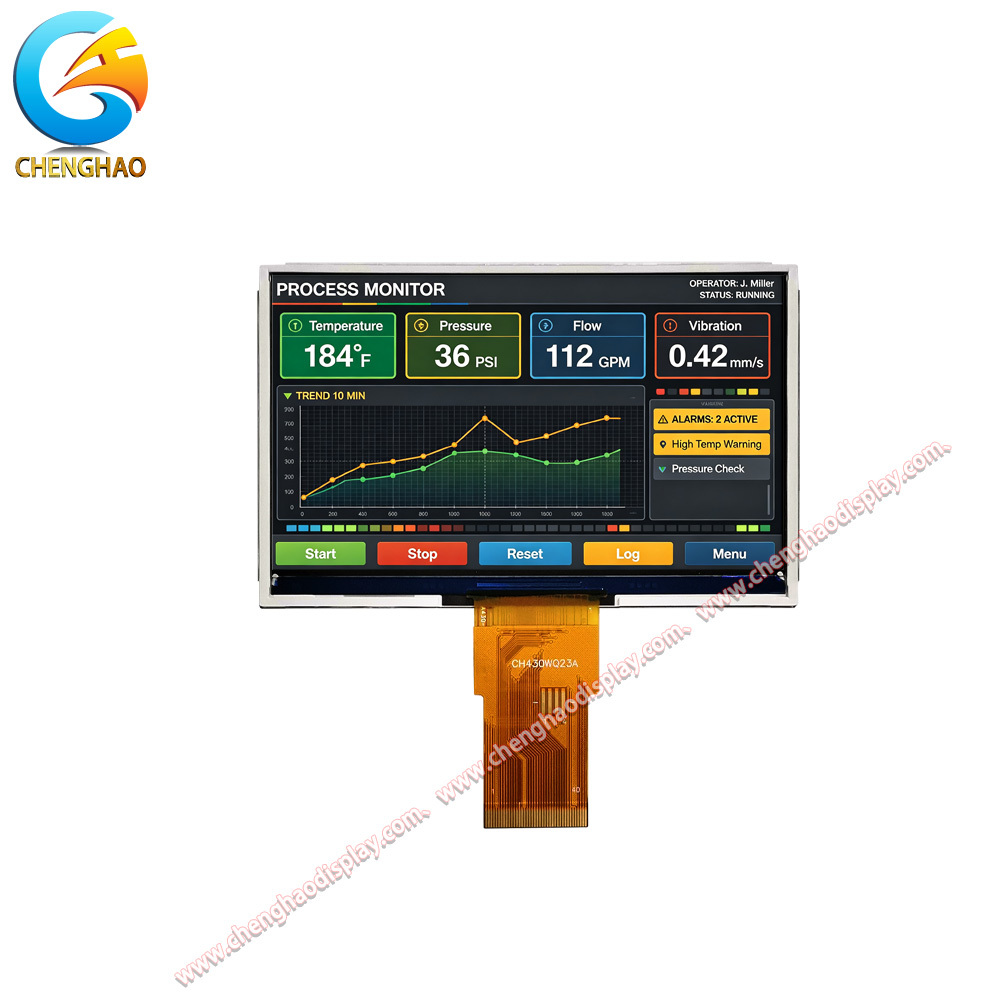

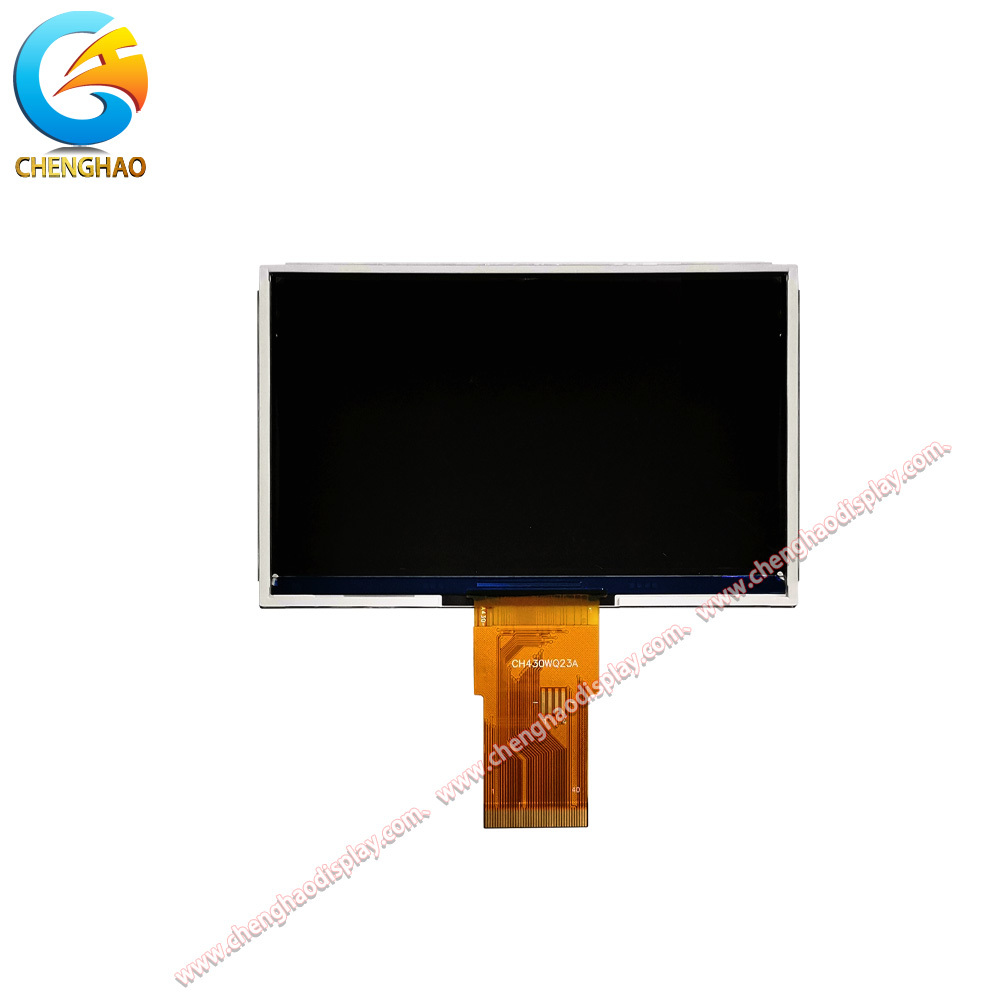

Gambar Produk

Spesifikasi Rinci

Pengantar Kustomisasi

Chenghao menyediakan layanan modul tampilan yang disesuaikan untuk modul LCD TFT, tampilan LCD mono, modul OLED warna, dan modul OLED mono. Kustomisasi mencakup tata letak FPC dan konfigurasi pin, pemilihan antarmuka, penyesuaian kecerahan, integrasi sentuh, perawatan permukaan anti-silau, dan desain kaca penutup.

• Kustomisasi FPC mencakup garis besar, panjang, jumlah pin, dan tata letak konektor.
• Pilihan antarmuka meliputi SPI, QSPI, MCU, RGB, LVDS, MIPI, EDP, dan HDMI.
• Kecerahan dapat disesuaikan untuk penggunaan dalam ruangan standar atau lingkungan dengan cahaya sekitar yang lebih tinggi.
• Konfigurasi sentuh kapasitif, sentuh resistif, dan tanpa sentuh tersedia.
• Perawatan permukaan AG dapat mengurangi pantulan di area pemasangan yang terang.
• Kaca penutup dapat disesuaikan berdasarkan ketebalan, bentuk, warna, dan cetakan sutra.

Kasus Aplikasi

• Panel HMI Industri: Tampilan 480 x 272 dan antarmuka SPI, QSPI, dan MCU yang fleksibel mendukung kontrol mesin ringkas dan terminal status.
• Peralatan Pemantauan Proses: Data operasi yang jelas dan arah pandang 80/80/80/80 membantu operator membaca nilai proses dari posisi yang berbeda.
• Tampilan Instrumentasi: FPC 40-pin dan garis besar 4,3 inci yang ringkas menyederhanakan integrasi ke dalam peralatan pengukuran dan kontrol.
• Terminal Kontrol Tertanam: Desain tanpa sentuh dan rentang suhu yang luas mendukung operasi yang andal di lingkungan dalam ruangan yang dipantau.
