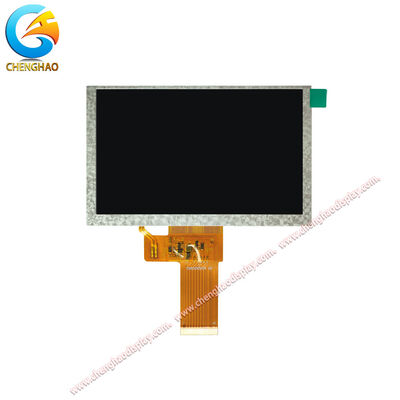

5 inci IPS TFT LCD Display Module 1024x600 LVDS 500 Nits untuk HMI Industri

Deskripsi Produk

CH500WS01A adalah modul layar LCD IPS TFT 5,0 inci dengan resolusi 1024 x (RGB) x 600 dan antarmuka LVDS 40 pin.dan arah pandang 85/85/85/85 untuk kemampuan membaca yang konsisten dari beberapa posisiPanel menggunakan IPS transmisi mode hitam normal dengan kontur 120,7 x 75,8 mm dan area aktif 108,03 x 64,8 mm. suhu operasi berkisar dari -20 sampai +70 derajat Celcius,sementara suhu penyimpanan berkisar dari -30 sampai +80 derajat CelciusModul ini tidak memiliki panel sentuh dan dirancang untuk panel HMI industri, instrumentasi, terminal kontrol, dan sistem tampilan tertanam yang membutuhkan antarmuka LVDS yang stabil dan pasokan jangka panjang.

Fitur Produk

• Resolusi 1024 x (RGB) x 600 memberikan teks yang tajam, grafik, dan konten antarmuka operator.
• Kecerahan 500 cd/m2 mendukung tampilan yang jelas di sebagian besar lingkungan industri dalam ruangan dan yang terkendali.
• Teknologi IPS dengan arah pandang 85/85/85/85 menjaga konsistensi gambar dari setiap sisi.
• Antarmuka LVDS 40-pin menyederhanakan integrasi dengan papan kontrol industri dan platform pengontrol tampilan.

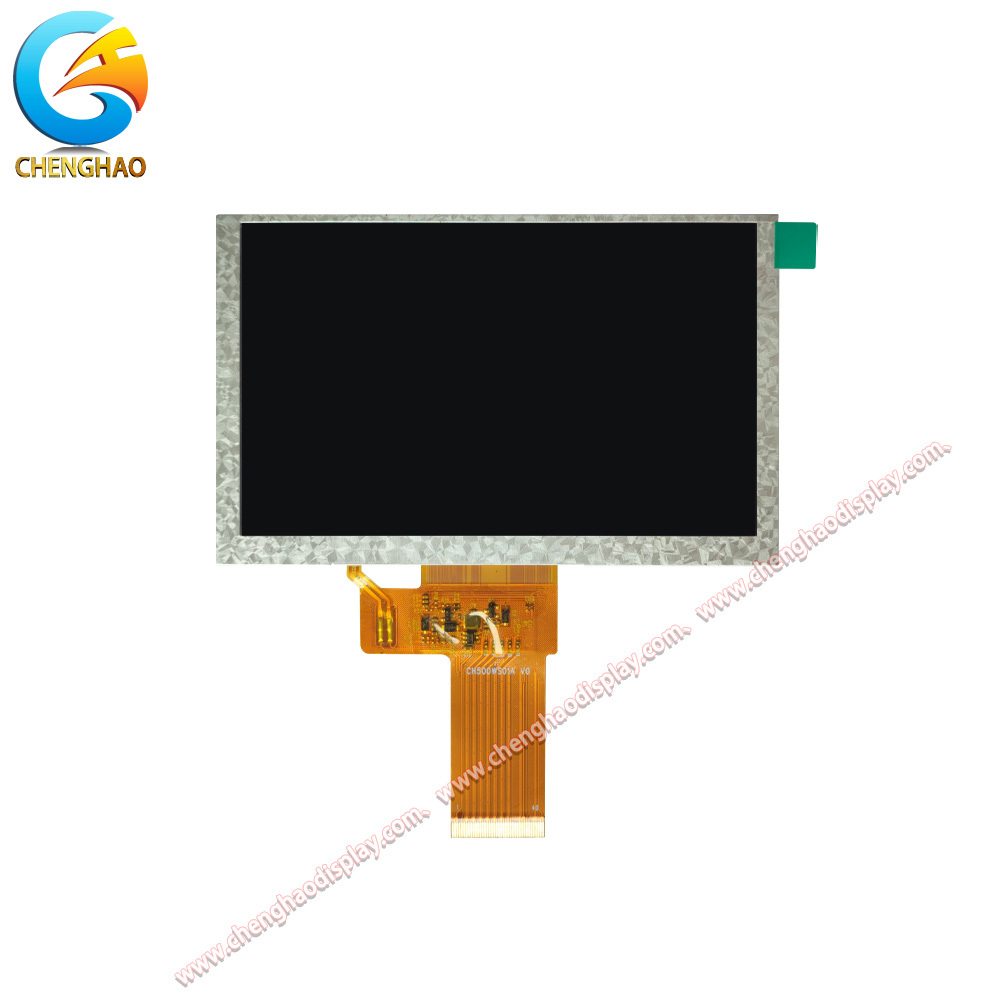

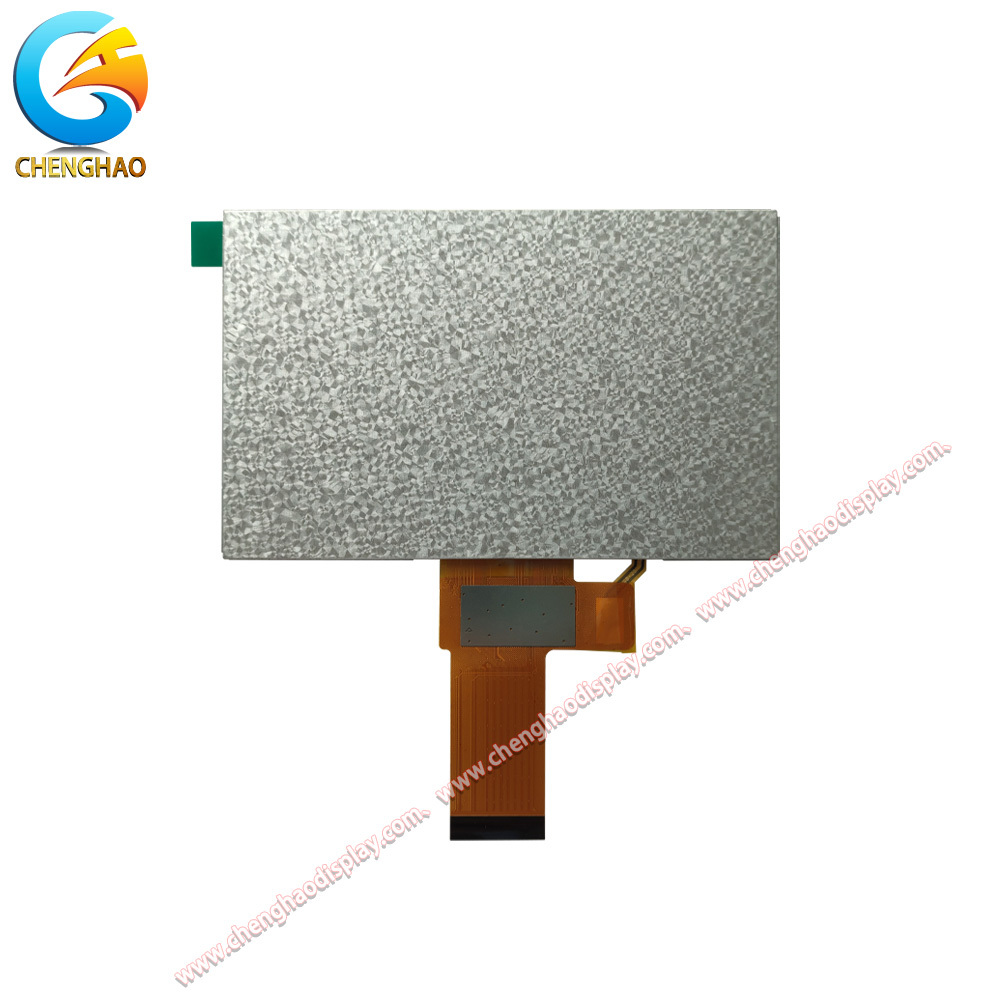

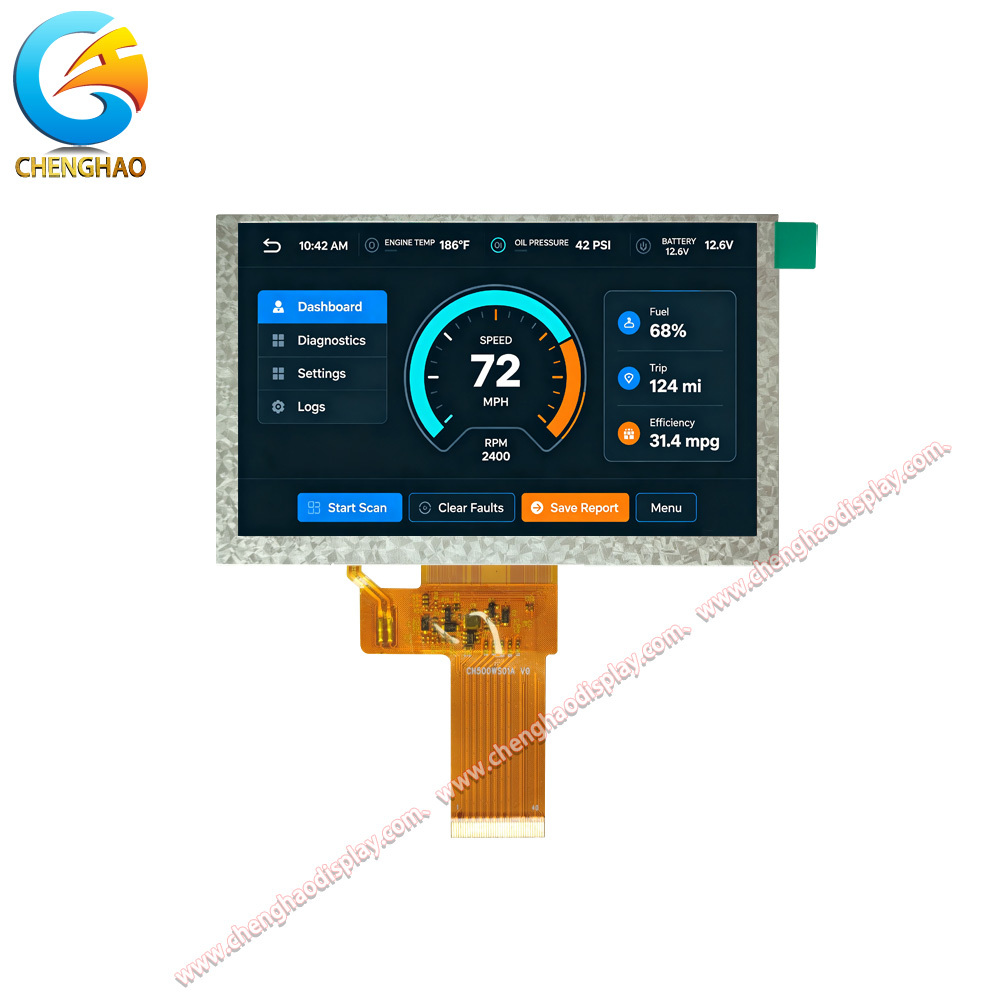

Gambar Produk

Spesifikasi Rinci

Pambuka yang Disesuaikan

Chenghao menyediakan layanan modul tampilan yang disesuaikan untuk modul TFT LCD, layar mono LCD, modul OLED warna, dan modul mono OLED.pilihan antarmuka, penyesuaian kecerahan, integrasi sentuhan, perawatan permukaan anti silau, dan desain kaca penutup.

• Penyesuaian FPC mencakup garis besar, panjang, jumlah pin, dan tata letak konektor.
• Pilihan antarmuka termasuk LVDS, SPI, MCU, RGB, MIPI, EDP, dan HDMI.
• Kecerahan dapat disetel untuk penggunaan dalam ruangan standar atau lingkungan dengan cahaya sekitar yang lebih tinggi.
• Konfigurasi sentuhan kapasitif, sentuhan resistif, dan tanpa sentuhan tersedia.
• Pengolahan permukaan AG dapat mengurangi pantulan di area pemasangan yang terang.
• Kaca penutup dapat disesuaikan dengan ketebalan, bentuk, warna, dan pencetakan sutra.

Kasus Aplikasi

• Panel HMI industri:Resolusi 1024 x 600 dan antarmuka LVDS mendukung dasbor operator yang jelas, layar status mesin, dan terminal kontrol.
• Peralatan pengujian dan pengukuran:Sudut pandang yang luas dan output warna yang stabil membantu teknisi membaca bentuk gelombang, nilai, dan menu dari berbagai posisi.
• Kiosk dan Terminal Kontrol:Kontur 5,0 inci yang kompak dan antarmuka 40-pin menyederhanakan integrasi ke dalam sistem tertanam terbatas ruang.
• Peralatan Kontrol Bangunan:Tampilan 500 cd/m2 dan rentang suhu yang luas mendukung operasi yang dapat diandalkan di lingkungan dalam ruangan yang dipantau.
