3.92 inci 1080x1240 AMOLED Display Module dengan MIPI Interface & Capacitive Touch

Deskripsi Produk

CH400OL02A-CT adalah modul layar AMOLED 3,92 inci yang menampilkan resolusi 1080x1240, teknologi AMOLED yang memancarkan cahaya sendiri, dan kecerahan tinggi 700cd/m² untuk kualitas gambar yang hidup. Dilengkapi dengan antarmuka MIPI DSI 4-jalur dan panel sentuh kapasitif proyeksi dengan struktur GFF, modul ini memberikan visual yang tajam dengan sudut pandang lebar 80/80/80/80. Kaca penutup terintegrasi memiliki kekerasan 6H dan transmisi ≥87% untuk daya tahan dan kejernihan. Beroperasi pada tegangan IO 1,8V dan mendukung rentang suhu yang luas dari -20°C hingga +70°C, modul AMOLED ringkas ini ideal untuk instrumen portabel kelas atas, perangkat genggam medis, alat diagnostik yang dapat dikenakan, dan panel kontrol pintar premium yang menuntut warna hitam pekat dan kontras tinggi.

Fitur Produk

1. Panel AMOLED 3,92 Inci yang Memancarkan Cahaya Sendiri dengan Warna Hitam Sejati

Teknologi AMOLED memberikan piksel yang menyala secara individual untuk rasio kontras tak terbatas dan warna hitam sejati, memberikan kualitas gambar yang unggul dibandingkan dengan LCD TFT tradisional untuk instrumentasi premium dan tampilan medis.

2. Resolusi Ultra-Tinggi 1080x1240 pada Kecerahan 700cd/m²

Dengan lebih dari 1,3 juta piksel yang dikemas dalam layar 3,92 inci yang ringkas dan luminansi 700cd/m², modul ini menghasilkan teks ultra-tajam, grafis detail, dan warna-warna cerah bahkan di bawah pencahayaan sekitar yang terang.

3. Antarmuka MIPI DSI 4-Jalur untuk Transfer Data Berkecepatan Tinggi

Antarmuka MIPI mendukung streaming video bandwidth tinggi yang ideal untuk aplikasi pencitraan waktu nyata, tampilan osiloskop, dan antarmuka pengguna grafis yang membutuhkan kecepatan bingkai yang mulus.

4. Sentuhan Kapasitif GFF dengan Kaca Penutup Tempered 6H

Panel sentuh kapasitif proyeksi terstruktur GFF menggabungkan transmisi optik ≥87% dengan kaca penutup tahan gores 6H, memungkinkan interaksi multi-sentuh yang responsif dengan daya tahan luar biasa untuk perangkat genggam yang digunakan di lapangan.

5. Rentang Suhu Luas (-20°C hingga +70°C) dan Tegangan IO Rendah 1,8V

Dirancang untuk aplikasi bertenaga baterai dan luar ruangan, rentang suhu operasi yang luas dan operasi tegangan rendah memastikan kinerja yang andal pada instrumen portabel dan peralatan pemantauan lingkungan.

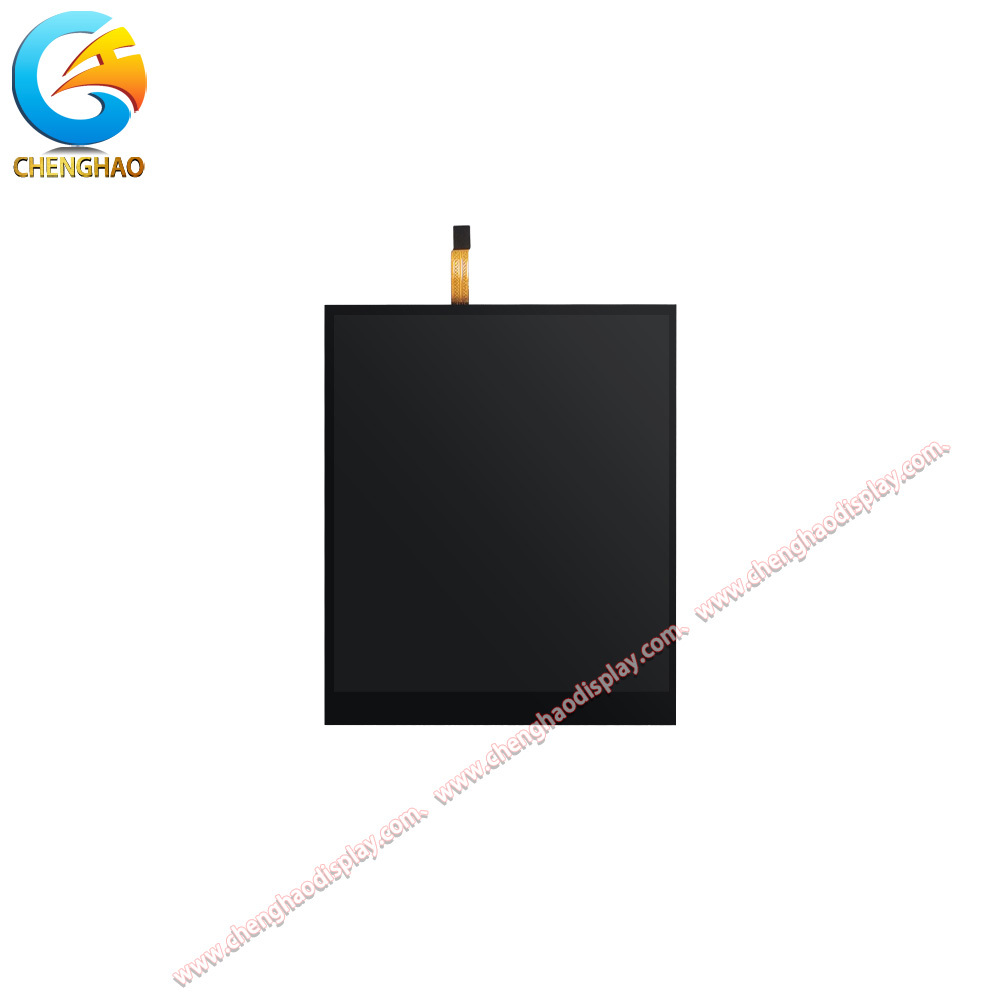

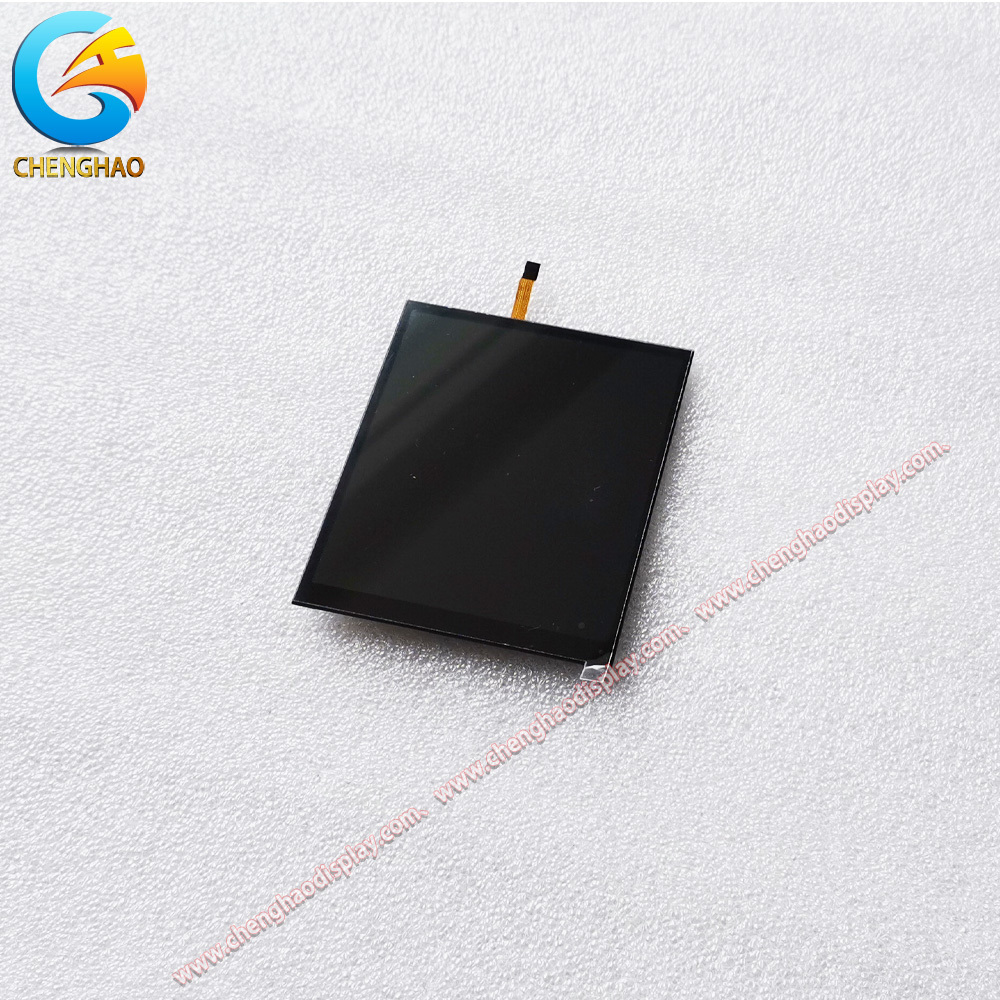

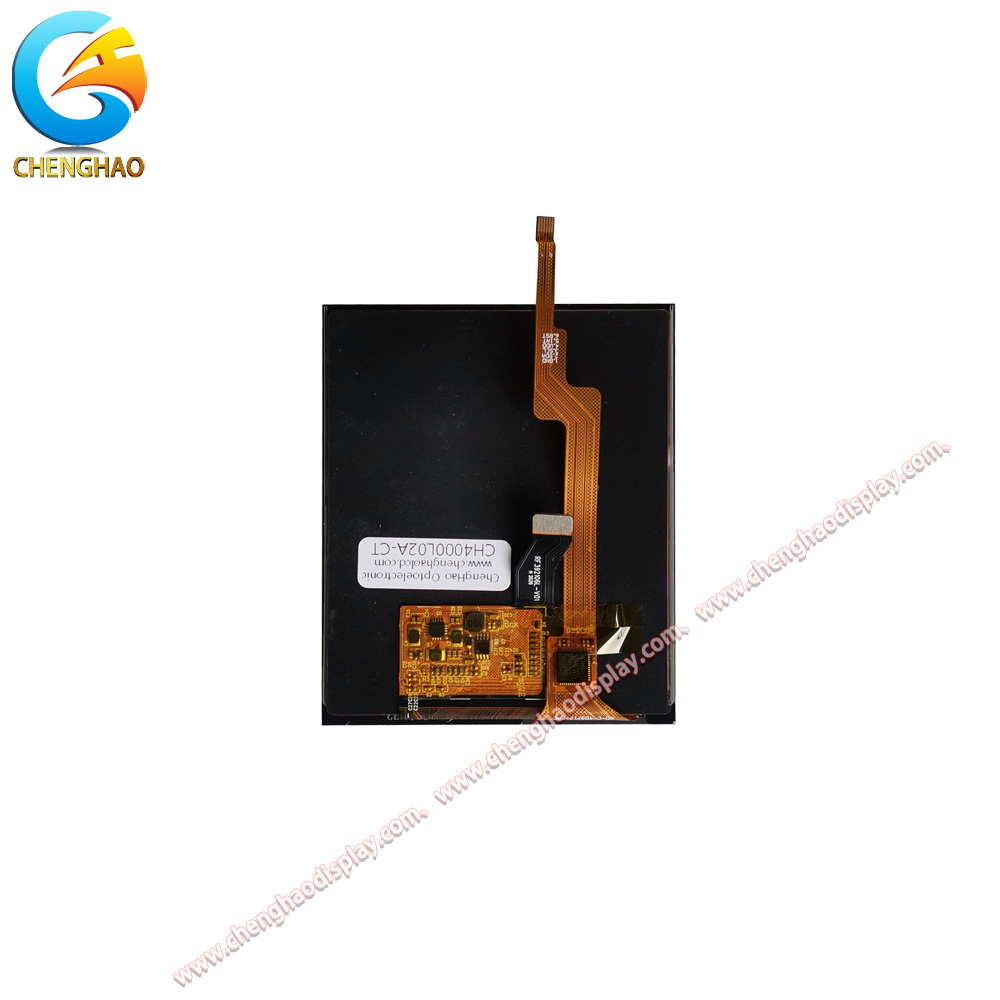

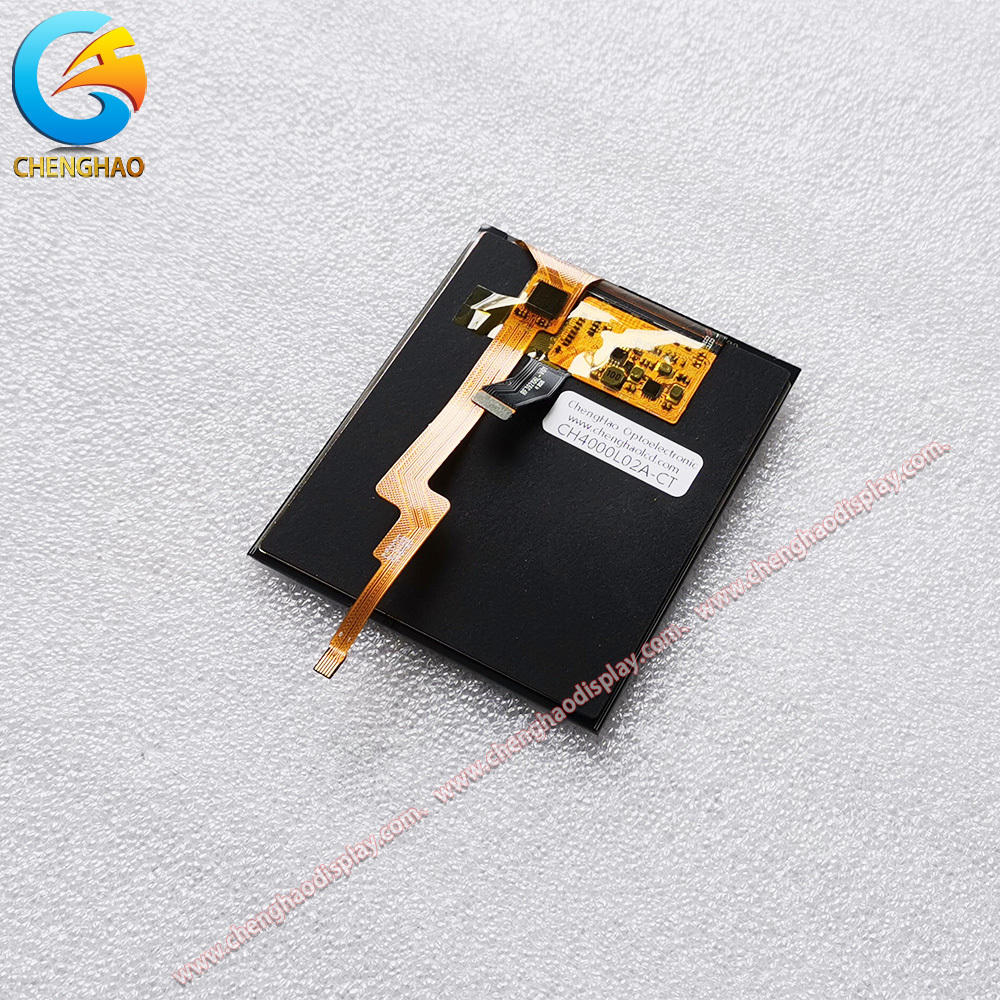

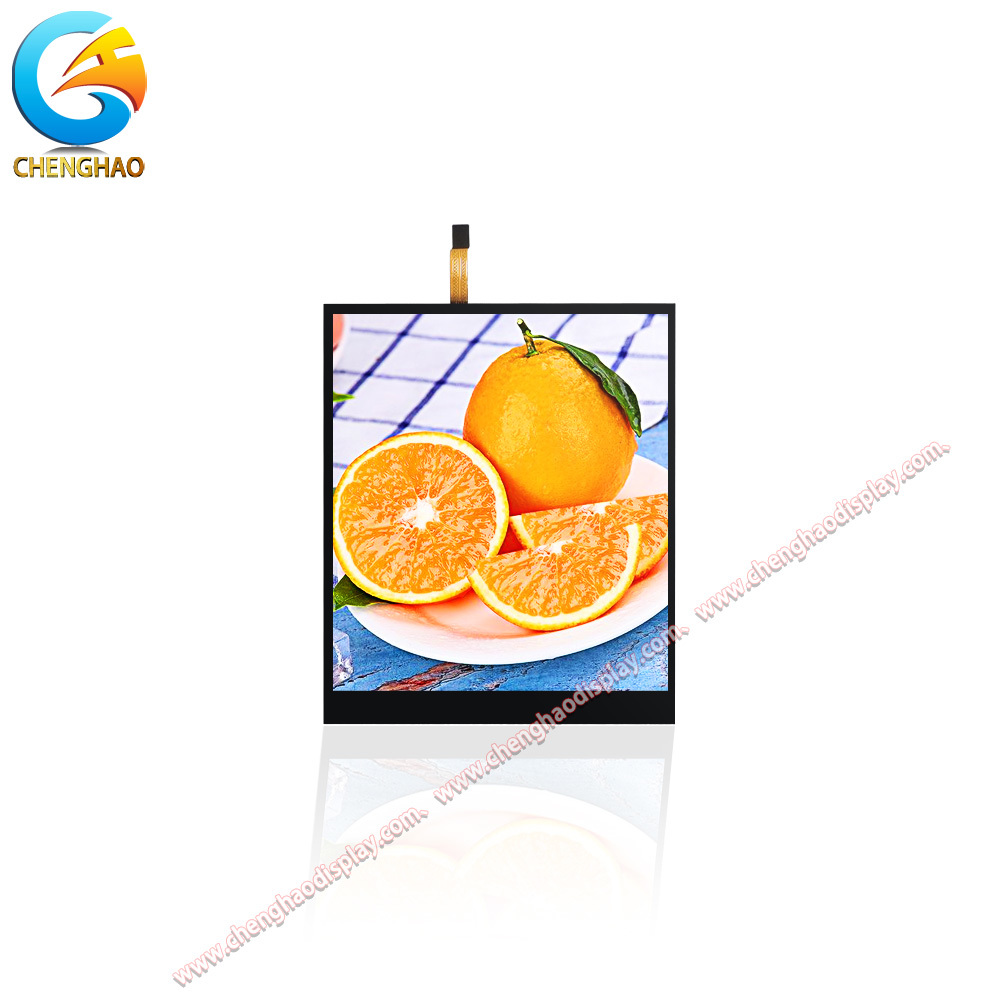

Gambar Produk

Spesifikasi Rinci

Pengantar Kustomisasi

Chenghao memberikan kustomisasi profesional di seluruh modul TFT LCD, tampilan LCD mono, modul OLED warna, dan modul OLED mono. Kami menawarkan:

• Penyesuaian FPC: Garis luar FPC, panjang, dan jumlah pin kustom agar sesuai dengan tata letak penutup dan konektor Anda.
• Adaptasi Antarmuka: Pilihan antarmuka SPI, MCU, RGB, MIPI, LVDS, EDP, dan HDMI tersedia untuk sesuai dengan platform host Anda.
• Penyesuaian Kecerahan: Dari standar 200-300 cd/m² hingga kecerahan tinggi 500+ cd/m², dikalibrasi untuk aplikasi yang dapat dibaca di dalam ruangan atau di bawah sinar matahari.
• Integrasi Sentuhan: Konfigurasi sentuhan kapasitif, sentuhan resistif, atau tanpa sentuhan berdasarkan persyaratan produk Anda.
• Lapisan Anti-Silau: Perlakuan permukaan AG untuk mengurangi pantulan sekitar di lingkungan luar ruangan dan silau tinggi.
• Kustomisasi Kaca Penutup: Ketebalan kaca, bentuk, warna, dan pencetakan sablon yang disesuaikan agar sesuai dengan merek dan desain industri Anda.

Hubungi tim teknik kami dengan spesifikasi Anda untuk solusi yang disesuaikan.

Kasus Aplikasi

• Perangkat Medis Genggam Kelas Atas: Resolusi AMOLED 1080x1240 yang sangat tajam dengan warna hitam sejati dan kecerahan 700cd/m² memungkinkan visualisasi yang tajam dari tanda-tanda vital dan pencitraan diagnostik pada monitor pasien portabel dan perangkat ultrasound genggam.
• Instrumen Diagnostik yang Dapat Dikenakan Premium: Ukuran ringkas 3,92 inci, operasi daya rendah 1,8V, dan sentuhan kapasitif membuatnya cocok untuk oksimeter pulsa canggih, pembaca EKG portabel, dan pelacak kesehatan yang dapat dikenakan yang membutuhkan output tampilan yang hidup.
• Osiloskop Industri dan Peralatan Uji: Antarmuka bandwidth tinggi MIPI DSI mendukung rendering bentuk gelombang waktu nyata pada resolusi tinggi, ideal untuk osiloskop portabel, penganalisis spektrum, dan instrumen uji lapangan di mana kejernihan bentuk gelombang sangat penting.
• Terminal Data Genggam Luar Ruangan: Kecerahan 700cd/m², kaca tahan gores 6H, dan rentang suhu luas -20°C hingga +70°C memastikan operasi yang andal untuk pemindai logistik, pelacak rantai dingin, dan PDA industri luar ruangan.

FAQ

Q1: Apa protokol antarmuka untuk tampilan AMOLED ini?

Modul ini menggunakan antarmuka MIPI DSI 4-jalur untuk panel AMOLED dan I2C untuk pengontrol sentuh kapasitif, menyediakan transmisi video berkecepatan tinggi dan komunikasi data sentuh.

Q2: Bagaimana perbandingan AMOLED dengan LCD TFT tradisional untuk aplikasi ini?

Teknologi AMOLED menawarkan piksel yang memancarkan cahaya sendiri untuk warna hitam sejati, rasio kontras tak terbatas, gamut warna yang lebih luas, dan profil yang lebih tipis dibandingkan dengan LCD TFT, menjadikannya ideal untuk perangkat portabel premium.

Q3: Gerakan sentuh apa yang didukung?

Panel sentuh kapasitif GFF mendukung gerakan multi-sentuh (hingga 5 titik), termasuk ketuk, geser, dan cubit untuk memperbesar, dapat dikonfigurasi melalui pengontrol sentuh I2C.

Q4: Bisakah kecerahan layar disesuaikan?

Ya, kecerahan AMOLED dapat disesuaikan secara dinamis melalui antarmuka perintah MIPI DSI, memungkinkan kontrol kecerahan otomatis berdasarkan umpan balik sensor cahaya sekitar untuk optimalisasi daya.

Q5: Apakah kaca penutup dapat diganti atau disesuaikan?

Ya. Chenghao menyediakan opsi kaca penutup kustom termasuk ketebalan, bentuk, warna, pencetakan sablon, dan perlakuan permukaan agar sesuai dengan persyaratan desain industri produk Anda.
