10.1 inci 1024x600 TFT LCD Display Module dengan RGB Interface - 400 cd/m2 LCD Industri

Deskripsi Produk

CH101WS06A adalah modul tampilan LCD TFT 10,1 inci yang menampilkan area aktif rasio luas 222,72 x 125,28 mm dengan resolusi WSVGA 1024 x 600 piksel.Modul tampilan ini menggunakan antarmuka RGB 24 bit standar dengan konektor FPC 39 pin pada 0.5mm pitch, membuatnya kompatibel dengan berbagai pengontrol tertanam dan komputer single-board yang umum digunakan dalam aplikasi industri dan komersial.Dengan kecerahan khas 400 cd/m2 dan sudut pandang lebar 80/80/80/80 derajat di semua arah, layar memberikan kualitas gambar yang konsisten yang cocok untuk panel kontrol industri, antarmuka manusia-mesin, dan kios informasi.Modul ini beroperasi dalam mode transmisi dan memiliki desain mekanik yang tahan lama dengan garis besar LCM 235.0 x 143,0 mm dan bukaan bezel 226,25 x 128,1 mm untuk pemasangan panel standar.memberikan pencahayaan yang stabil dan seragam di seluruh area tampilanModul tampilan ini menawarkan solusi yang hemat biaya untuk aplikasi yang membutuhkan tampilan warna format besar dengan antarmuka RGB standar,menjadikannya pilihan yang sangat baik untuk pengembang sistem tertanam dan produsen peralatan industriRentang suhu operasi yang luas dan konstruksi yang kuat memastikan kinerja yang dapat diandalkan dalam lingkungan industri yang menuntut.

Fitur Produk

• Layar WSVGA 10,1 Inci Besar untuk Aplikasi Industri: Layar diagonal 10,1 inci dengan resolusi 1024 x 600 menyediakan ruang yang cukup untuk menampilkan informasi rinci, antarmuka kontrol, dan visualisasi data.9 rasio aspek layar lebar yang ideal untuk aplikasi HMI modern, signage digital, dan tampilan informasi di mana kedua kepadatan konten dan keterbacaan penting.

• Antarmuka RGB Standar untuk Integrasi Mudah: Antarmuka RGB 24 bit dengan konektor FPC 39 pin adalah salah satu antarmuka tampilan yang paling banyak didukung di industri sistem tertanam.Ini didukung secara native oleh ekosistem luas dari mikrokontroler dan komputer single-boardHal ini menghilangkan kebutuhan untuk konversi protokol atau IC driver khusus, secara signifikan mengurangi biaya BOM dan waktu pengembangan firmware.

• Sudut pandang yang luas untuk instalasi yang fleksibel: Dengan sudut pandang 80/80/80/80 derajat ke segala arah, layar mempertahankan warna dan kontras yang konsisten ketika dilihat dari posisi apa pun.Ini sangat berharga untuk peralatan yang dipasang di panel di mana operator dapat melihat layar dari sudut yang berbeda, dan untuk aplikasi multi-pengguna seperti kios informasi publik di mana tampilan harus dapat dibaca oleh orang di berbagai posisi.

• Desain Mekanik yang Kuat untuk Lingkungan Tertanam: Bentuk LCM 235,0 x 143,0 mm dengan bukaan bezel 226,25 x 128,1 mm dirancang untuk pemasangan panel standar.sementara mode tampilan transmisi dengan sirkuit driver lampu latar yang dioptimalkan memastikan kinerja yang konsisten sepanjang umur operasi.

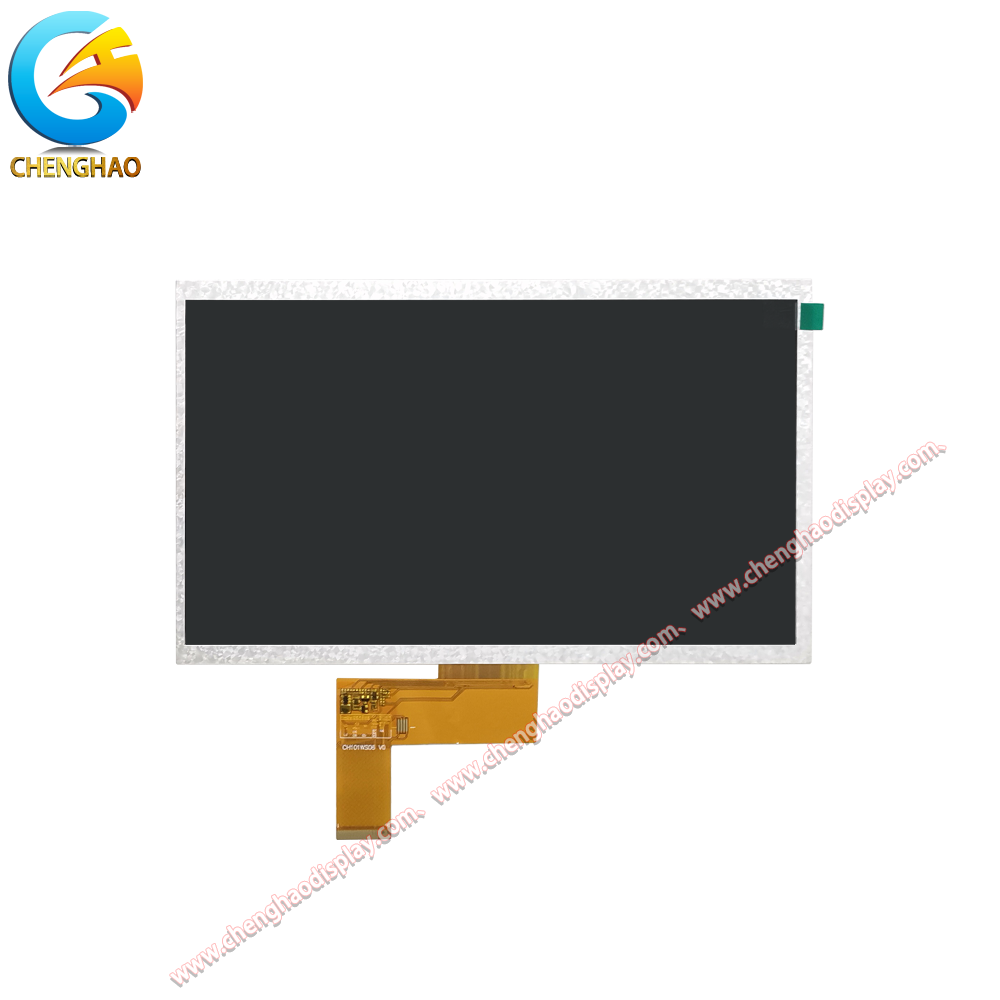

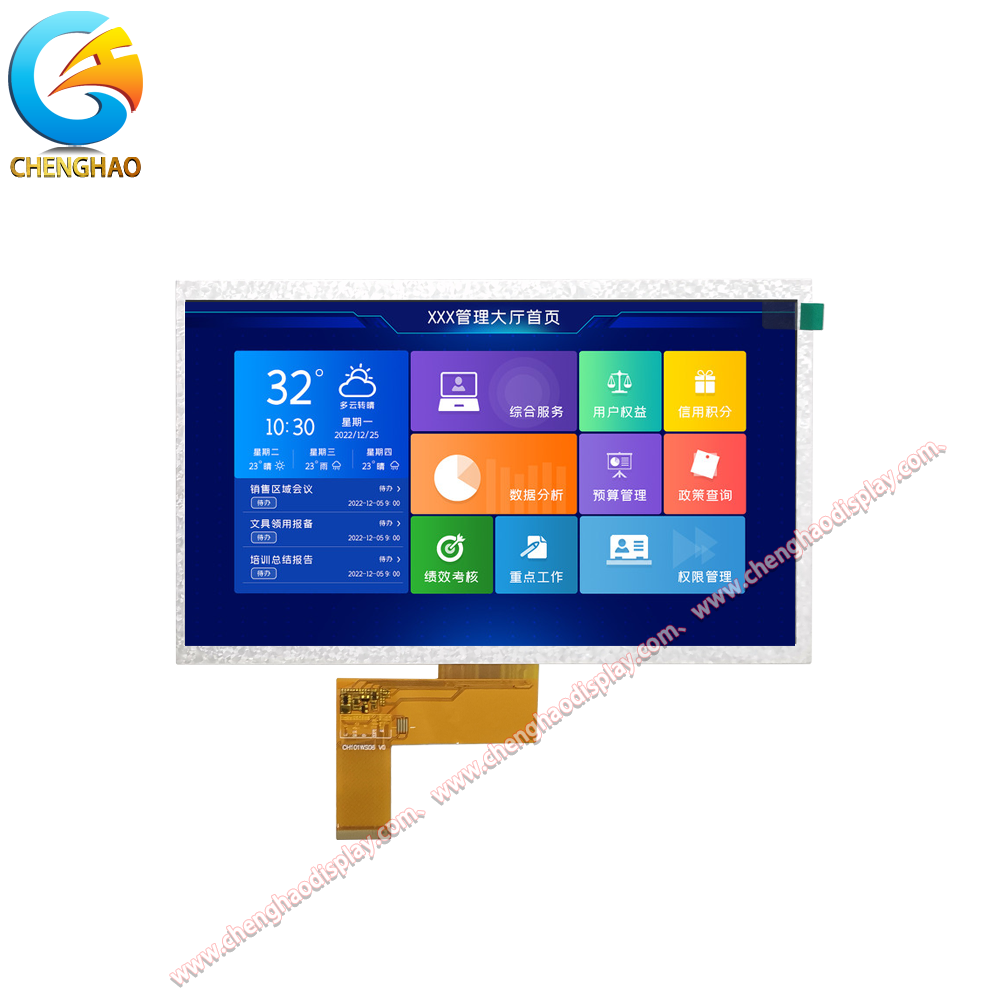

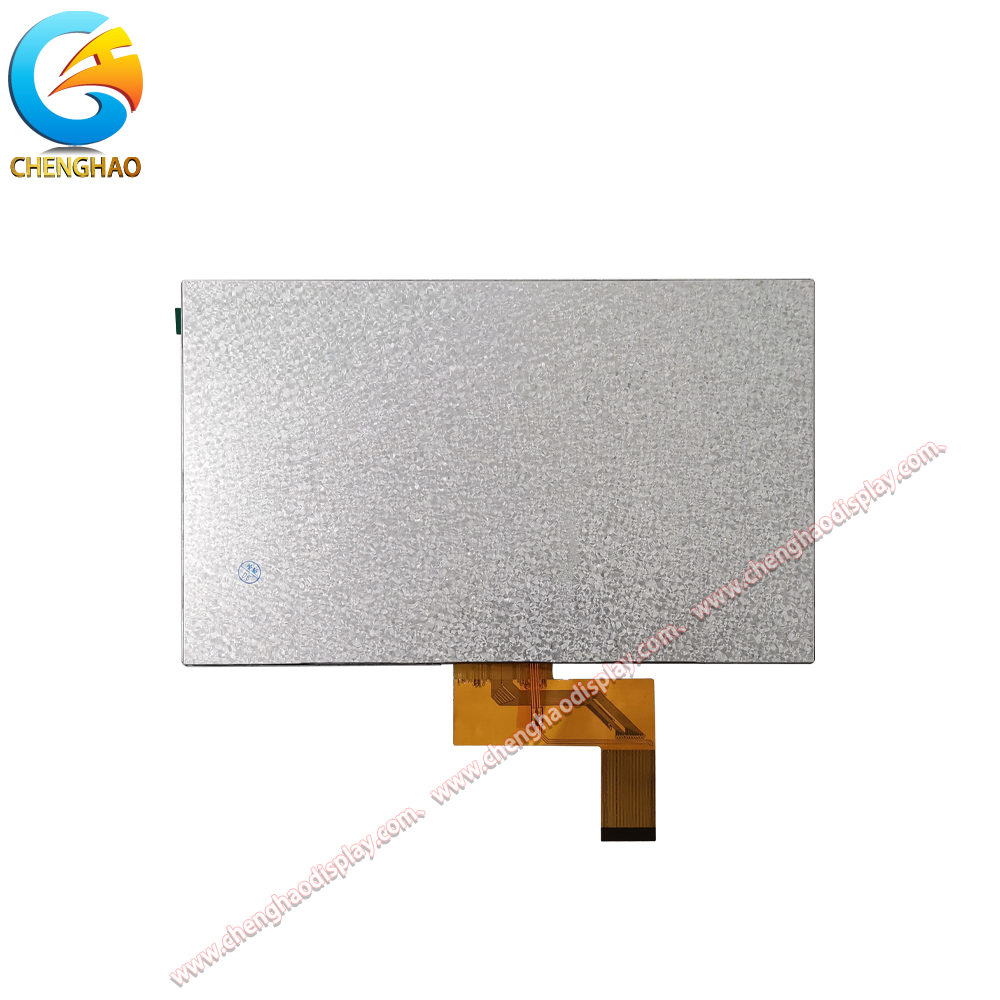

Gambar Produk

Spesifikasi Rinci

Pambuka yang Disesuaikan

Di Shenzhen ChengHao Optoelectronic Co., Ltd, kami menyediakan layanan kustomisasi komprehensif untuk modul LCD TFT di berbagai ukuran dan spesifikasi.Untuk CH101WS06A dan modul tampilan format besar serupa, kami menawarkan kustomisasi FPC yang fleksibel termasuk penyesuaian konfigurasi pin untuk mencocokkan tata letak konektor tertentu dan persyaratan antarmuka PCB.Tingkat kecerahan dapat disesuaikan dari standar 200-400 cd/m2 ke konfigurasi kecerahan tinggi yang melebihi 800 cd/m2 untuk lingkungan luar ruangan atau dengan cahaya yang tinggi. Opsi panel sentuh termasuk sentuh kapasitif, sentuh resistif, atau konfigurasi tanpa sentuh. Kami juga menyediakan kustomisasi penutup lensa kaca dengan ketebalan, bentuk, dan warna yang dapat disesuaikan,serta pilihan perawatan permukaan antisilau dan anti sidik jari.

Kasus Aplikasi

• HMI dan panel kontrol industri: Ukuran 10,1 inci dengan resolusi 1024x600 adalah pilihan ideal untuk antarmuka manusia-mesin industri, panel kontrol mesin CNC, dan HMI otomatisasi pabrik.Sudut pandang yang luas memungkinkan operator untuk membaca tampilan dari berbagai posisi di sekitar peralatan, sementara antarmuka RGB menyederhanakan koneksi ke papan pengontrol industri umum.

• Tanda Digital dan Kios Informasi: Area tampilan yang besar membuat modul ini cocok untuk aplikasi signage digital dalam ruangan, tampilan informasi publik, dan kios penunjuk arah.Kecerahan 400 cd / m2 memberikan visibilitas yang jelas di lingkungan dalam ruangan seperti lobi, ruang ritel, dan pusat transportasi.

• Prototyping Sistem Tertanam: Antarmuka RGB standar membuat tampilan ini pilihan yang sangat baik untuk platform prototipe.menyediakan insinyur dengan tampilan yang dapat diandalkan untuk proyek tertanam mereka.

FAQ

T: Apa aplikasi khas untuk modul tampilan CH101WS06A?A: Modul LCD TFT 10,1 inci ini dirancang untuk HMI industri, signage digital, dan prototipe sistem tertanam.Resolusi 1024x600 dan sudut pandang yang luas membuatnya cocok untuk peralatan yang dipasang di panel dan tampilan informasi publik.

T: Apakah modul ini termasuk panel sentuh?A: Tidak, CH101WS06A adalah modul hanya untuk tampilan. Jika fungsi touch diperlukan, kami menawarkan kustomisasi untuk menambahkan panel touch kapasitif atau resistif.

T: Berapa umur lampu latar LED?A: Lampu latar LED biasanya memiliki kapasitas operasi terus menerus 30.000 hingga 50.000 jam pada arus nominal.

T: Apa perbedaan antara garis besar LCM dan ukuran area aktif?A: LCM garis besar adalah dimensi fisik eksternal dari modul termasuk bezel. area aktif adalah wilayah yang sebenarnya di mana piksel ditampilkan.merujuk pada garis besar LCM untuk pas yang tepat.

T: Apakah layar cocok untuk digunakan di luar ruangan?A: Versi standar dengan kecerahan 400 cd / m2 dirancang untuk digunakan di dalam ruangan. Untuk lingkungan luar ruangan, kami merekomendasikan pilihan kustomisasi kecerahan tinggi kami.
