1.9 inci 170x320 IPS TFT LCD Kapasitif Touch Display Module 8-Bit SPI 400 cd/m2 Waterproof

Deskripsi Produk

CH190QV02A-CT adalah modul layar LCD TFT 1,9 inci ringkas yang dirancang untuk aplikasi yang memerlukan tampilan format kecil berkinerja tinggi dengan fungsionalitas sentuh kapasitif terintegrasi. Modul ini memiliki resolusi piksel 170x320 (RGB) dalam konfigurasi panel IPS (In-Plane Switching) dengan mode tampilan transmisif, biasanya berwarna hitam, memberikan kualitas gambar luar biasa dengan sudut pandang lebar dan reproduksi warna yang konsisten dari hampir segala arah.

Dengan tingkat kecerahan 400 cd/m2, modul tampilan ini sangat cocok untuk lingkungan dalam dan luar ruangan yang mengutamakan keterbacaan dalam kondisi pencahayaan sekitar. Modul ini mendukung opsi antarmuka ganda termasuk SPI 8-bit 4-baris dan antarmuka paralel 8-bit sistem i80, memberikan integrasi fleksibel dengan berbagai mikrokontroler dan sistem tertanam.

Panel sentuh kapasitif (CTP) terintegrasi menggunakan protokol komunikasi I2C untuk input sentuhan yang andal dan responsif, sehingga menghilangkan kebutuhan integrasi pengontrol sentuh terpisah. Dimensi modul keseluruhan berukuran 49,72mm x 25,80mm (TFT OD) dengan area aktif 42,72mm x 22,70mm, ditempatkan di dalam dimensi luar LENSA 55,83mm x 29,50mm. Layarnya menggunakan lensa penutup kaca setebal 0,7 mm untuk perlindungan permukaan.

Dirancang dengan struktur kedap air dan konektor FPC 25-pin (FH35C-25S-0.3SHW(50)), modul ini dapat bertahan di lingkungan pengoperasian yang menantang dengan tetap menjaga konektivitas sinyal yang andal. Modul ini beroperasi dalam rentang tegangan 2,8V hingga 3,3V dan cocok untuk aplikasi dalam kontrol industri, peralatan medis, perangkat rumah pintar, instrumen portabel, dan terminal IoT yang memerlukan efisiensi ruang dan kualitas tampilan sebagai persyaratan penting.

Antarmuka sentuh kapasitif mendukung gerakan multi-sentuh, meningkatkan interaksi pengguna dalam antarmuka berbasis menu dan aplikasi panel kontrol. Teknologi IPS memastikan bahwa layar mempertahankan kontras dan akurasi warna yang sangat baik pada sudut pandang hingga 80 derajat ke segala arah, menjadikannya ideal untuk perangkat di mana banyak pengguna mungkin perlu melihat layar secara bersamaan atau di mana layar mungkin diposisikan pada berbagai sudut dalam lingkup produk akhir.

Fitur Produk

1. Layar IPS 1,9 inci yang ringkas dengan resolusi 170x320

CH190QV02A-CT menggunakan teknologi IPS (In-Plane Switching) canggih untuk menghadirkan performa menonton luar biasa dalam ukuran 1,9 inci yang ringkas. Tidak seperti panel TN standar yang mengalami perubahan warna dan degradasi kontras pada sudut di luar pusat, modul IPS ini mempertahankan akurasi warna dan kualitas gambar yang konsisten pada kerucut tampilan 80 derajat penuh ke segala arah. Resolusi 170x320 piksel memberikan teks yang tajam dan mudah dibaca serta grafik detail dalam area aktif kecil hanya 42,72mm x 22,70mm, menjadikannya ideal untuk aplikasi dengan ruang terbatas seperti instrumen genggam, probe medis, dan panel HMI ringkas yang setiap milimeternya berarti.

2. Sinar Matahari Dapat Dibaca Kecerahan 400 cd/m2

Dengan tingkat kecerahan 400 cd/m2, modul tampilan ini menawarkan keterbacaan yang sangat baik baik di lingkungan dalam ruangan maupun semi luar ruangan. Lampu latar dengan pencahayaan tinggi memastikan konten di layar tetap terlihat dalam kondisi pencahayaan sekitar yang terang, seperti terminal lantai gudang, peralatan pemantauan luar ruangan, atau tampilan dasbor otomotif. Bila dikombinasikan dengan rasio kontras tinggi alami pada panel IPS, lampu latar 400 cd/m2 menghadirkan warna-warna cerah dan hitam pekat yang meningkatkan pengalaman pengguna di beragam skenario aplikasi.

3. Sentuhan Kapasitif Terintegrasi dengan Antarmuka I2C

Modul ini dilengkapi dengan panel sentuh kapasitif (CTP) bawaan pabrik yang menghilangkan kerumitan pencarian sumber dan perakitan komponen sentuh terpisah. Pengontrol sentuh berkomunikasi melalui protokol I2C standar industri, memungkinkan integrasi tanpa batas dengan sebagian besar mikrokontroler arus utama tanpa memerlukan pengembangan driver tambahan. Lensa penutup kaca dengan ketebalan 0,7 mm memberikan perlindungan permukaan yang kuat dengan tetap menjaga sensitivitas sentuhan dan kejernihan optik yang sangat baik. Solusi terintegrasi ini mengurangi biaya BOM, menghemat ruang PCB, dan mempercepat waktu pemasaran bagi pengembang produk.

4. Fleksibilitas Antarmuka Ganda: SPI dan i80 Paralel

CH190QV02A-CT mendukung mode antarmuka paralel 8-bit 4-line 8-bit dan mode antarmuka paralel 8-bit sistem i80, memberikan kebebasan kepada desainer untuk memilih antarmuka yang paling sesuai untuk aplikasi mereka. Mode SPI ideal untuk sistem dengan ketersediaan GPIO terbatas, hanya memerlukan koneksi pin minimal untuk kontrol tampilan. Antarmuka paralel i80 menawarkan throughput data yang lebih tinggi, sehingga cocok untuk aplikasi yang sering memerlukan pembaruan layar atau konten animasi. Desain antarmuka ganda ini memastikan kompatibilitas dengan berbagai platform MCU termasuk STM32, ESP32, Renesas.

5. Struktur Tahan Air untuk Lingkungan Keras

Direkayasa dengan konstruksi tahan air khusus, modul LCD ini dirancang untuk beroperasi dengan andal di lingkungan yang mungkin terdapat kelembapan, debu, atau kondensasi. Penyegelan pelindung di sekeliling rakitan LENSA dan FPC, dikombinasikan dengan kaca penutup 0,7 mm dan struktur DST (Double-Sided Tape), menciptakan penghalang terhadap masuknya cairan dan partikulat. Hal ini menjadikan modul ini pilihan tepat untuk peralatan luar ruangan, mesin pengolah makanan, area sterilisasi medis, dan sistem otomasi industri yang mengutamakan ketahanan lingkungan.

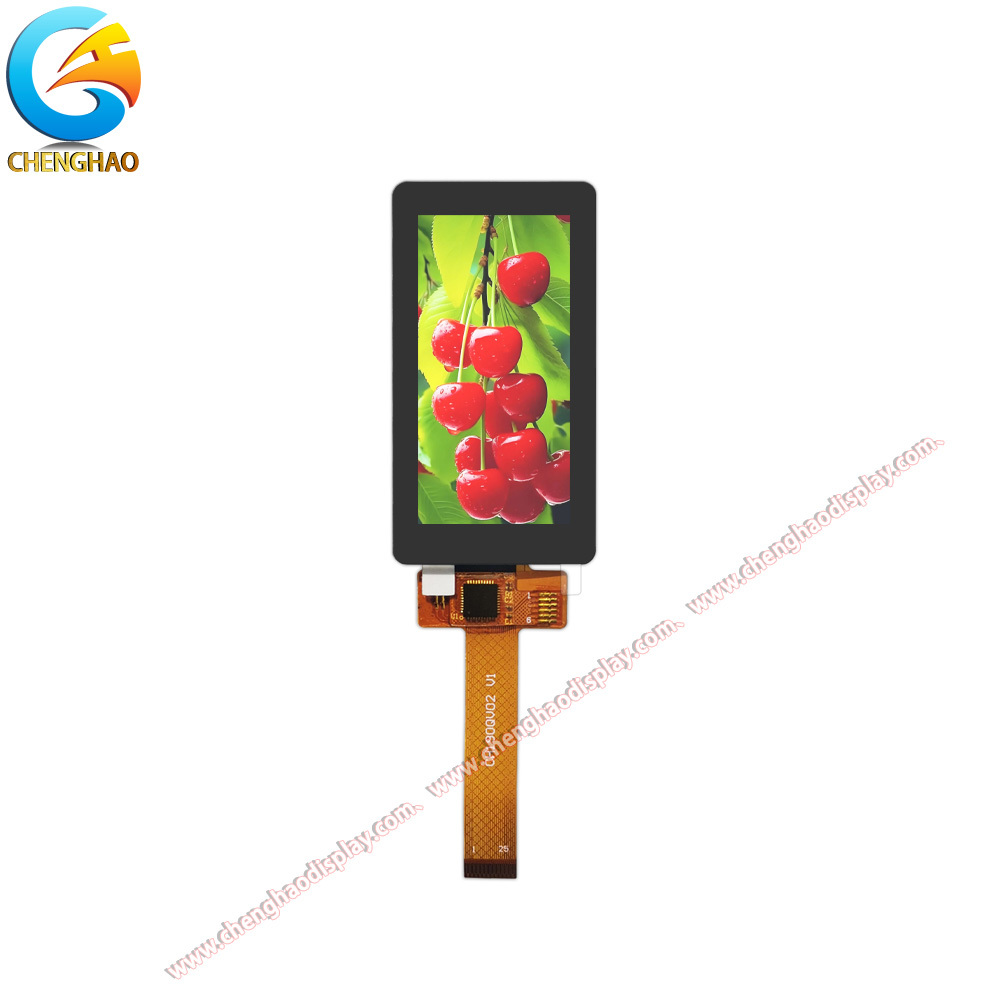

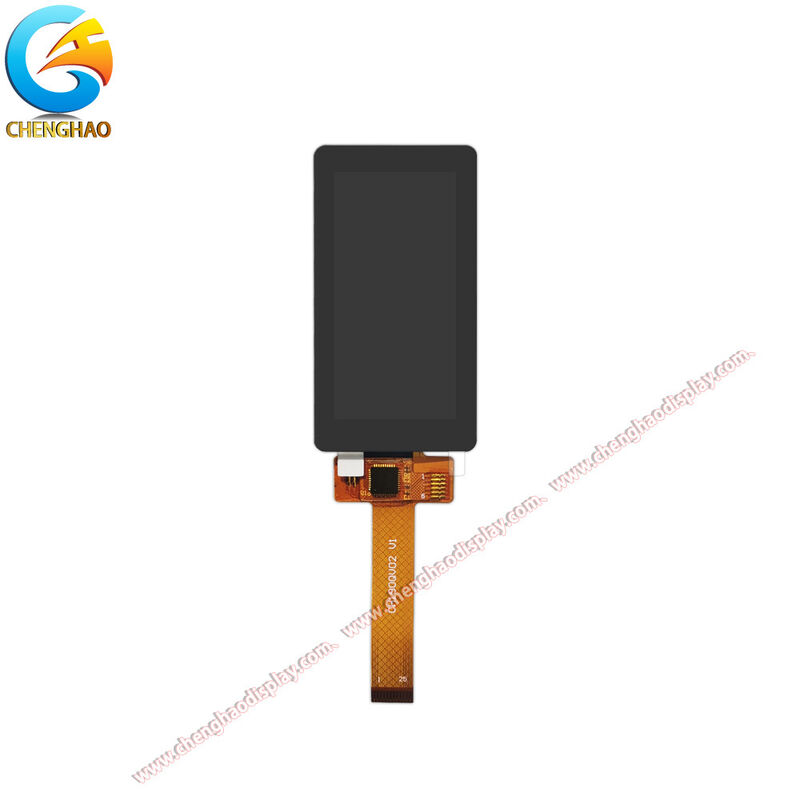

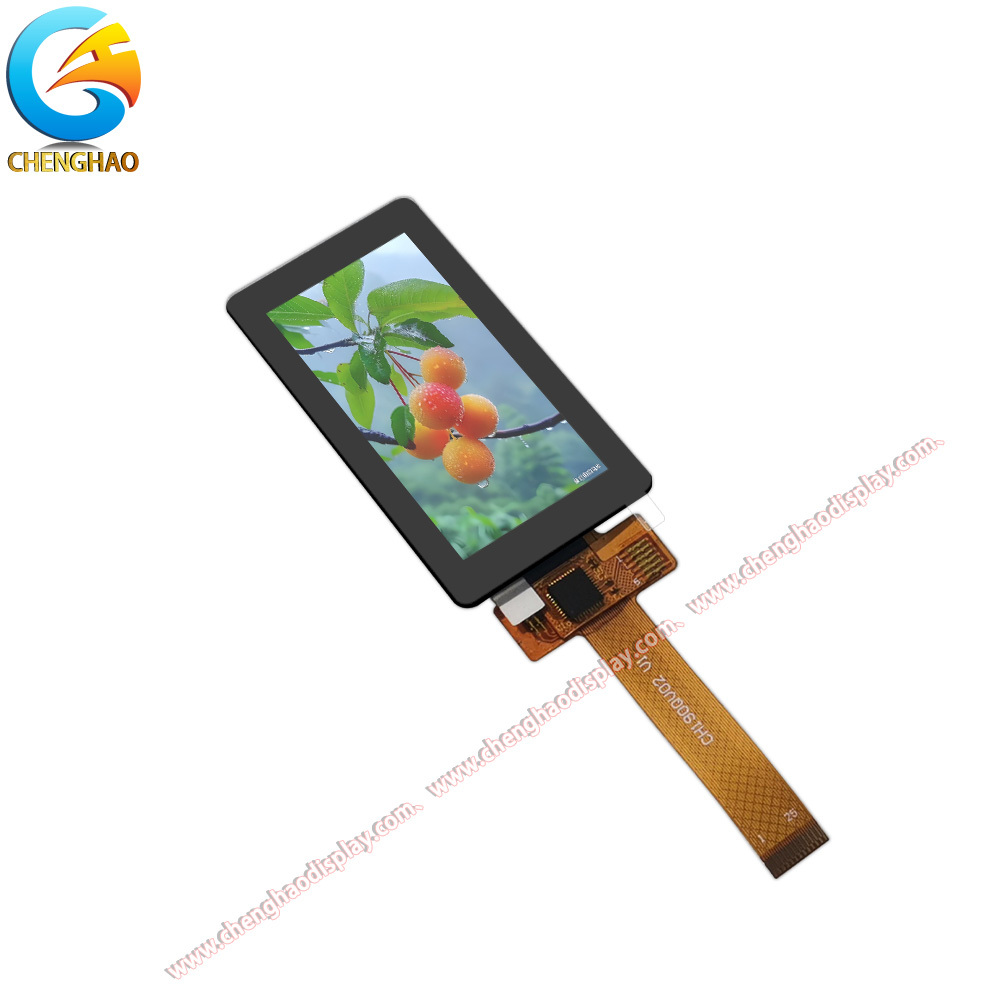

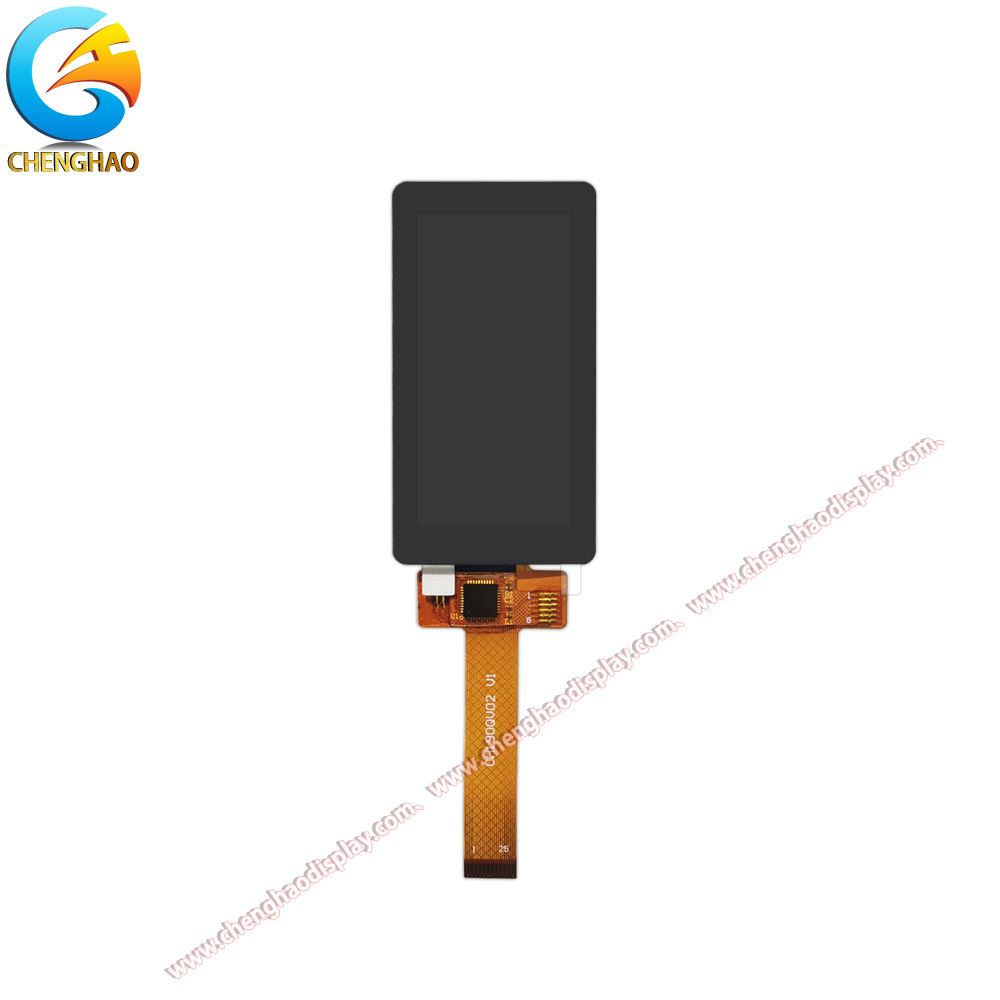

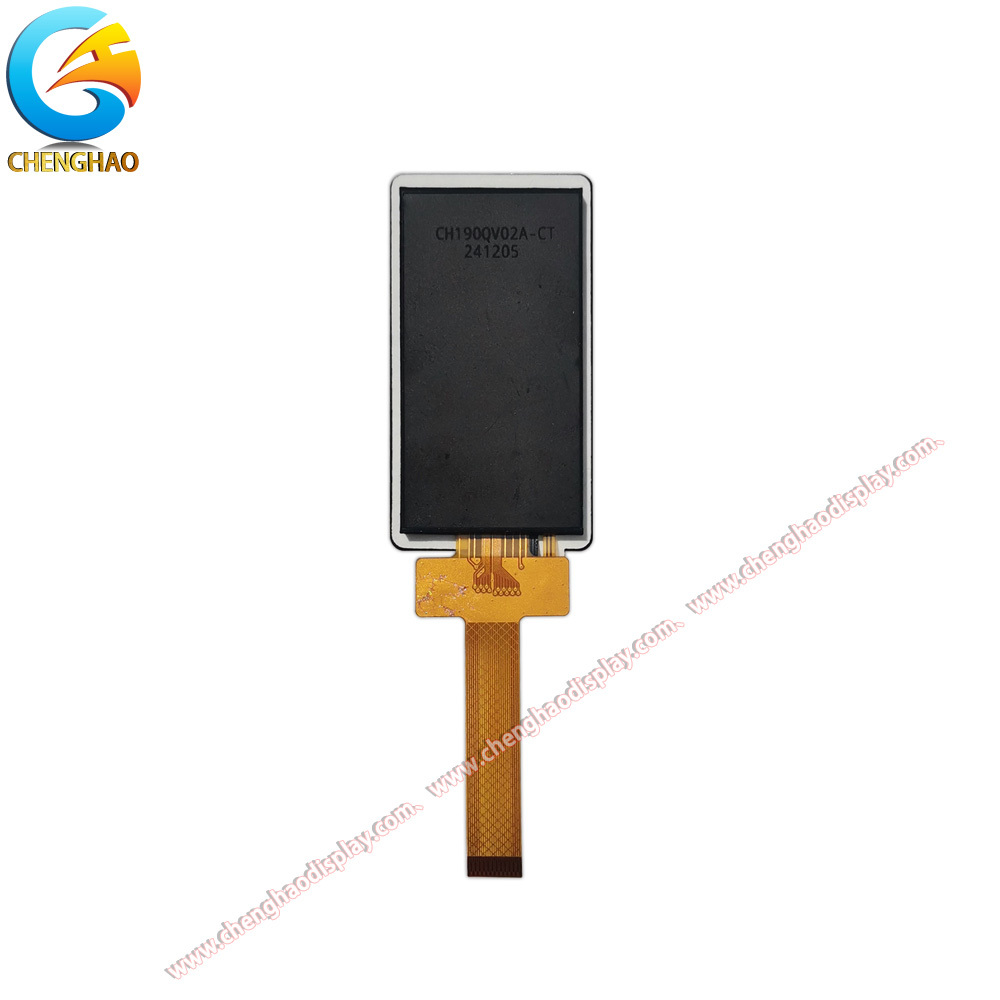

Gambar Produk

Spesifikasi Detail

Pengenalan yang Disesuaikan

Shenzhen Chenghao Optoelektronik Co., Ltd. menawarkan layanan penyesuaian komprehensif untuk modul TFT LCD, layar LCD mono, modul OLED berwarna, dan modul OLED mono. Dengan pengalaman bertahun-tahun dalam pembuatan modul tampilan, kami memahami bahwa solusi tampilan siap pakai tidak selalu memenuhi persyaratan spesifik setiap aplikasi. Tim teknik kami bekerja sama dengan klien untuk mengembangkan solusi tampilan khusus yang mengatasi kendala desain unik, kondisi lingkungan, dan target kinerja.

Kustomisasi FPC:Kami menawarkan layanan desain dan fabrikasi FPC (Sirkuit Cetak Fleksibel) yang fleksibel, termasuk struktur bentuk khusus, bentuk jari emas, dan penyesuaian jumlah pin. Baik Anda memerlukan orientasi konektor tertentu, panjang kabel yang diperpanjang, atau pelindung EMI tambahan, kemampuan penyesuaian FPC kami memastikan integrasi yang lancar dengan desain PCB utama Anda.

Kustomisasi Antarmuka:Modul kami mendukung beragam pilihan antarmuka termasuk SPI, MCU, RGB, MIPI, LVDS, eDP, dan HDMI. Kami dapat menyesuaikan skema penggerak agar sesuai dengan MCU atau prosesor aplikasi pilihan Anda, sehingga mengurangi kebutuhan akan pengalih level atau konverter protokol dalam arsitektur sistem Anda.

Kustomisasi Kecerahan:Tergantung pada lingkungan aplikasi Anda, kami menawarkan tingkat kecerahan standar (200-300 cd/m2), opsi kecerahan tinggi (500 cd/m2 dan lebih tinggi), dan konfigurasi lampu latar yang dapat disesuaikan. Untuk CH190QV02A-CT, kecerahan standar 400 cd/m2 dapat disesuaikan untuk memenuhi persyaratan visibilitas dalam atau luar ruangan tertentu.

Opsi Panel Sentuh:Kami menyediakan konfigurasi sentuhan kapasitif (CTP), sentuhan resistif, dan tanpa sentuhan berdasarkan kebutuhan aplikasi Anda. Untuk perangkat yang memerlukan pengoperasian sarung tangan atau input stylus, tersedia sentuhan resistif. Untuk antarmuka modern yang menuntut gerakan multi-sentuh dan interaksi pengguna yang lancar, solusi sentuh kapasitif kami memberikan respons yang sangat baik.

Perawatan Anti-Silau (AG):Untuk meningkatkan keterbacaan di lingkungan terang, kami menawarkan perawatan permukaan anti-silau yang mengurangi pantulan cahaya sekitar. Hal ini khususnya bermanfaat untuk perangkat luar ruangan, tampilan otomotif, dan peralatan medis di mana silau layar dapat mengganggu kegunaan.

Kustomisasi Lensa Penutup Kaca:Layanan kustomisasi lensa penutup kaca kami memungkinkan penyesuaian ketebalan (dari 0,5 mm hingga 2,0 mm), bentuk (sudut membulat, takik, atau potongan khusus), warna (putih, hitam, atau khusus), dan sablon sutra (logo, ikon, atau batas dekoratif). CH190QV02A-CT dilengkapi lensa penutup 0,7 mm dengan tepi layar sutra hitam, dan kami dapat memodifikasi parameter ini agar sesuai dengan estetika desain produk Anda.

Dengan MOQ kami yang fleksibel dan kemampuan pembuatan prototipe yang cepat, Chenghao adalah mitra ideal Anda untuk solusi tampilan khusus yang mempercepat siklus pengembangan produk Anda dan mengurangi waktu pemasaran.

Kasus Aplikasi

1. Terminal Genggam Industri

Bentuk ringkas 1,9 inci dan konstruksi kedap air menjadikan CH190QV02A-CT pilihan tepat untuk terminal industri genggam yang digunakan dalam manajemen gudang, pelacakan logistik, dan aplikasi layanan lapangan. Resolusi 170x320 piksel menyediakan ruang layar yang memadai untuk menampilkan daftar inventaris, hasil pemindaian kode batang, dan perintah navigasi sambil mempertahankan ukuran perangkat yang cukup kecil untuk pengoperasian satu tangan. Kecerahan 400 cd/m2 memastikan keterbacaan di gudang dalam ruangan dan area pemuatan luar ruangan, sementara antarmuka sentuh kapasitif memungkinkan navigasi menu intuitif dan entri data tanpa memerlukan papan tombol fisik. Struktur kedap air melindungi layar dari kelembapan dan debu yang ditemui di lingkungan industri, memperpanjang masa pakai perangkat dan mengurangi kebutuhan perawatan.

2. Alat Pemantau Medis

Di bidang medis, CH190QV02A-CT sangat cocok untuk peralatan diagnostik portabel dan perangkat pemantauan pasien yang mengutamakan ukuran, keandalan, dan kualitas tampilan. Teknologi IPS menghadirkan reproduksi warna dan kontras yang konsisten pada sudut pandang lebar, yang penting bagi profesional medis yang mungkin perlu melihat layar dari berbagai posisi selama prosedur. Antarmuka sentuh kapasitif memungkinkan pengoperasian dengan menggunakan sarung tangan bila dikonfigurasi dengan tepat, sehingga cocok untuk lingkungan klinis di mana protokol kebersihan memerlukan perlindungan penghalang. Kisaran suhu pengoperasian modul yang luas dan desain kedap air juga membuatnya sesuai untuk perangkat medis berkemampuan sterilisasi yang harus tahan terhadap pembersihan dan disinfeksi berkala.

3. Panel Kontrol Rumah Pintar

Profil ramping dan kemampuan sentuh terintegrasi dari CH190QV02A-CT menjadikannya solusi tampilan ideal untuk panel kontrol rumah pintar, termostat, dan antarmuka pemantauan lingkungan. Layar 1,9 inci cukup besar untuk menampilkan pembacaan suhu, tingkat kelembapan, ikon status sistem, dan kontrol berbasis sentuhan namun tetap tidak mengganggu saat dipasang di dinding atau diintegrasikan ke dalam peralatan otomatisasi rumah. Opsi antarmuka ganda (SPI dan i80) memberikan fleksibilitas untuk integrasi dengan pengontrol rumah pintar populer dan platform gateway IoT, sementara kecerahan 400 cd/m2 memastikan layar tetap dapat dibaca dalam berbagai kondisi pencahayaan dalam ruangan mulai dari lorong yang remang-remang hingga ruang keluarga yang diterangi sinar matahari.

Pertanyaan Umum

Q1: Dapatkah modul tampilan ini digunakan di luar ruangan?

Ya, CH190QV02A-CT memiliki kecerahan lampu latar 400 cd/m2, yang memberikan keterbacaan yang baik di lingkungan semi-luar ruangan dan area luar ruangan yang teduh. Untuk aplikasi sinar matahari langsung, kami menyarankan untuk mengevaluasi tampilan berdasarkan kondisi pencahayaan spesifik Anda. Layanan penyesuaian kami juga dapat meningkatkan kecerahan hingga 500 cd/m2 atau lebih tinggi jika diperlukan.

Q2: Berapa level tegangan antarmuka modul ini?

Modul ini beroperasi pada tegangan I/O 2.8V hingga 3.3V, kompatibel dengan sistem logika standar 3.3V. Jika sistem Anda menggunakan level logika yang berbeda (seperti 1,8V atau 5V), kami dapat memberikan rekomendasi untuk solusi peralihan level yang tepat.

Q3: Apakah panel sentuh kapasitif mendukung gerakan multisentuh?

Ya, pengontrol sentuh kapasitif terintegrasi mendukung gerakan multi-sentuh dasar termasuk mengetuk, mengetuk dua kali, menggesek, dan mencubit-zoom. Antarmuka I2C menyediakan transmisi data sentuh responsif untuk kelancaran interaksi pengguna. Panel sentuh juga dapat disesuaikan untuk pengoperasian dengan tangan bersarung jika diperlukan untuk aplikasi medis atau industri.

Q4: Berapa jumlah pesanan minimum (MOQ) untuk model ini?

MOQ standar kami untuk model ini dimulai dari batch minimum yang wajar. Untuk pembuatan prototipe dan produksi skala kecil, kami menawarkan jumlah sampel. Silakan hubungi tim penjualan kami untuk informasi MOQ spesifik berdasarkan kebutuhan proyek Anda.

Q5: Dapatkah konektor FPC atau panjang kabel disesuaikan?

Sangat. Seperti yang dijelaskan dalam pengenalan penyesuaian kami, kami menawarkan penyesuaian FPC penuh termasuk jenis konektor, jumlah pin, panjang kabel, dan desain jari emas. Jika konfigurasi konektor standar FH35C-25S-0.3SHW(50) tidak cocok dengan tata letak PCB Anda, tim teknik kami dapat merancang solusi FPC yang disesuaikan untuk memastikan kesesuaian yang tepat dan konektivitas yang andal.

Q6: Apakah layar cocok untuk perangkat bertenaga baterai?

Q7: Apakah modul dilengkapi dengan sertifikasi RoHS?

Ya, semua produk Shenzhen Chenghao Optoelektronik Co., Ltd. diproduksi sesuai dengan arahan RoHS. Proses produksi kami mengikuti standar kontrol lingkungan dan kualitas yang ketat. Dokumen sertifikasi RoHS tersedia berdasarkan permintaan.
