Modul LCD TFT IPS 1,14 inci Antarmuka SPI Suhu Lebar untuk Aplikasi Industri

Deskripsi Produk

CH114QV01A-L-PA adalah modul IPS TFT LCD kompak 1,14 inci yang dirancang untuk aplikasi industri dan tertanam yang memerlukan kinerja tampilan yang andal di lingkungan dengan ruang terbatas. Layar dengan faktor bentuk kecil ini memiliki resolusi 135×RGB×240 titik, menghadirkan visual jernih dan tajam yang cocok untuk antarmuka pengguna, indikator status, dan panel visualisasi data.

Dibangun dengan teknologi IPS (In-Plane Switching) yang canggih, modul TFT LCD ini menawarkan sudut pandang penuh yang luar biasa 80/80/80/80 derajat, memastikan reproduksi warna dan kualitas gambar yang konsisten dari hampir semua arah tampilan. Mode tampilan transmisif dengan kondisi normal hitam memberikan rasio kontras yang sangat baik, sehingga ideal untuk lingkungan pencahayaan dalam ruangan dan terkontrol.

Modul ini menggunakan protokol komunikasi SPI (Serial Peripheral Interface), yang secara signifikan mengurangi jumlah pin koneksi yang diperlukan menjadi hanya 8 pin pada FPC. Arsitektur antarmuka yang disederhanakan ini menjadikan CH114QV01A-L-PA sangat cocok untuk integrasi dengan mikrokontroler dan sistem tertanam di mana sumber daya GPIO terbatas.

Dengan pencahayaan tipikal 350 cd/m², layar ini memberikan kecerahan yang memadai untuk sebagian besar aplikasi dalam ruangan dengan tetap menjaga efisiensi daya. Modul ini dirancang untuk beroperasi dengan andal pada rentang suhu yang luas dari -20°C hingga +70°C, dengan kemampuan penyimpanan mulai dari -30°C hingga +80°C, memastikan kinerja yang dapat diandalkan dalam lingkungan industri yang menuntut.

Fitur khas dari modul ini adalah penutup pelindung LENSA Kaca terintegrasi dengan ketebalan 1,8 mm, memberikan perlindungan mekanis yang ditingkatkan untuk panel TFT yang mendasarinya tanpa fungsi sentuh. Konstruksi kokoh ini membuat layar cocok untuk aplikasi yang mengutamakan ketahanan fisik namun tidak memerlukan interaksi sentuhan kapasitif.

Area aktif berukuran 14,86×24,91 mm dengan dimensi garis TFT keseluruhan 27,80×31,00 mm, menawarkan keseimbangan optimal antara tampilan real estat dan tapak kompak untuk perangkat portabel dan genggam.

Fitur Produk

Ukuran Ringkas untuk Aplikasi dengan Ruang TerbatasFaktor bentuk 1,14 inci menjadikan modul IPS TFT LCD ini pilihan yang sangat baik untuk perangkat genggam, instrumen portabel, dan sistem tertanam di mana ruang papan dan volume penutup sangat mahal. Jejak kecil memungkinkan desainer untuk mengintegrasikan tampilan fungsional tanpa meningkatkan dimensi produk secara signifikan.

Teknologi IPS untuk Pengalaman Menonton UnggulBerbeda dengan panel TN konvensional, teknologi IPS yang digunakan dalam modul ini memberikan akurasi warna dan kecerahan yang konsisten di semua sudut pandang. Pengguna dapat melihat tampilan dari segala arah tanpa mengalami perubahan warna atau penurunan kontras, yang sangat berguna untuk lingkungan kolaboratif di mana banyak pengguna dapat melihat layar yang sama.

Antarmuka SPI untuk Integrasi yang DisederhanakanProtokol komunikasi SPI mengurangi kompleksitas antarmuka menjadi hanya 8 pin, menjadikan modul ini sangat kompatibel dengan berbagai mikrokontroler termasuk seri ARM Cortex-M, ESP32, dan platform tertanam populer lainnya. Jumlah pin yang disederhanakan juga mengurangi kompleksitas perutean FPC dan meningkatkan keandalan sistem secara keseluruhan.

Rentang Operasi Temperatur yang LuasDengan kemampuan operasional mulai dari -20°C hingga +70°C, modul tampilan ini dirancang untuk bekerja dengan andal di lingkungan industri yang menantang. Dari fasilitas penyimpanan dingin hingga kios luar ruangan di daerah beriklim sedang, CH114QV01A-L-PA mempertahankan kinerja yang stabil tanpa memerlukan sistem pemanas atau pendingin tambahan.

Konstruksi LENSA Kaca PelindungPenutup LENSA Kaca setebal 1,8 mm yang terintegrasi memberikan perlindungan mekanis yang kuat terhadap goresan, benturan, dan kontaminan lingkungan. Fitur ini memperpanjang masa pakai modul dalam aplikasi yang layarnya mungkin terkena kontak fisik atau kondisi pengoperasian yang keras.

Pengoperasian Hemat EnergiTingkat kecerahan 350 cd/m² memberikan keseimbangan optimal antara visibilitas dan konsumsi daya. Efisiensi ini membuat modul ini cocok untuk perangkat bertenaga baterai dimana anggaran daya tampilan harus dikelola secara hati-hati untuk memaksimalkan waktu operasional.

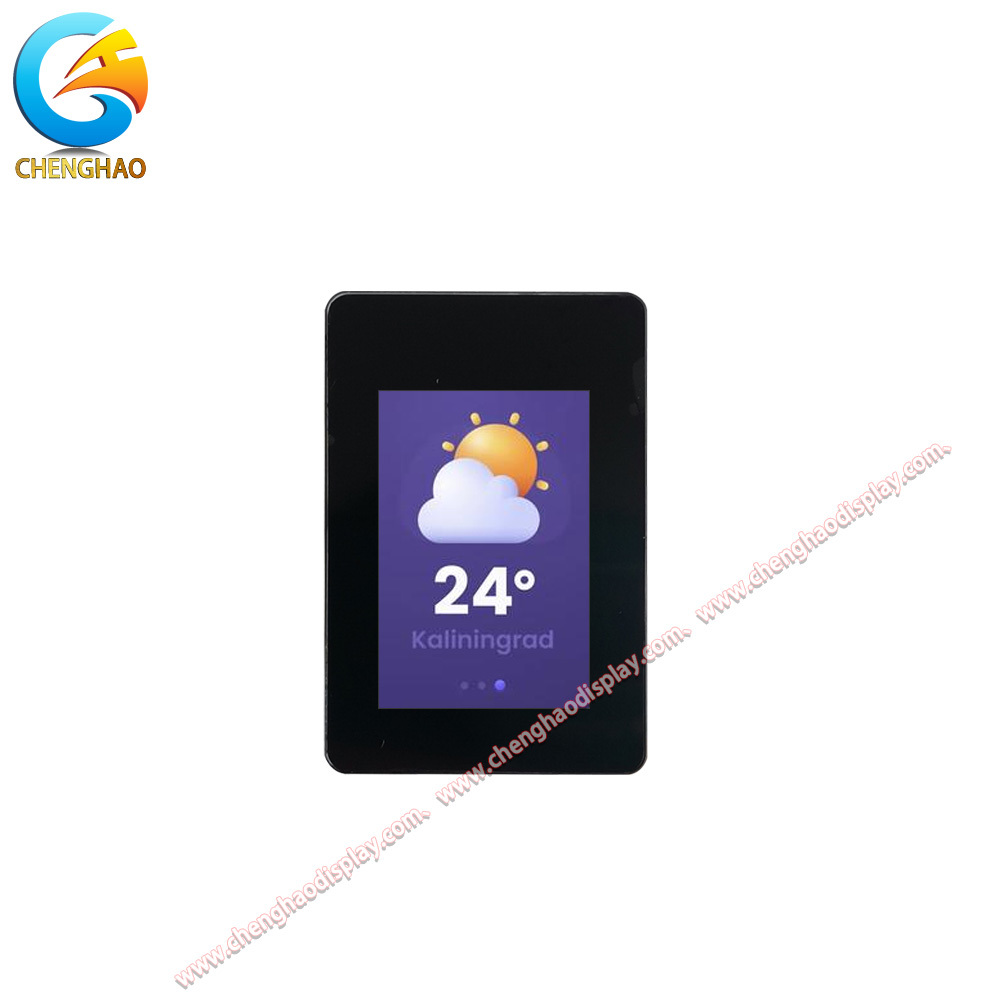

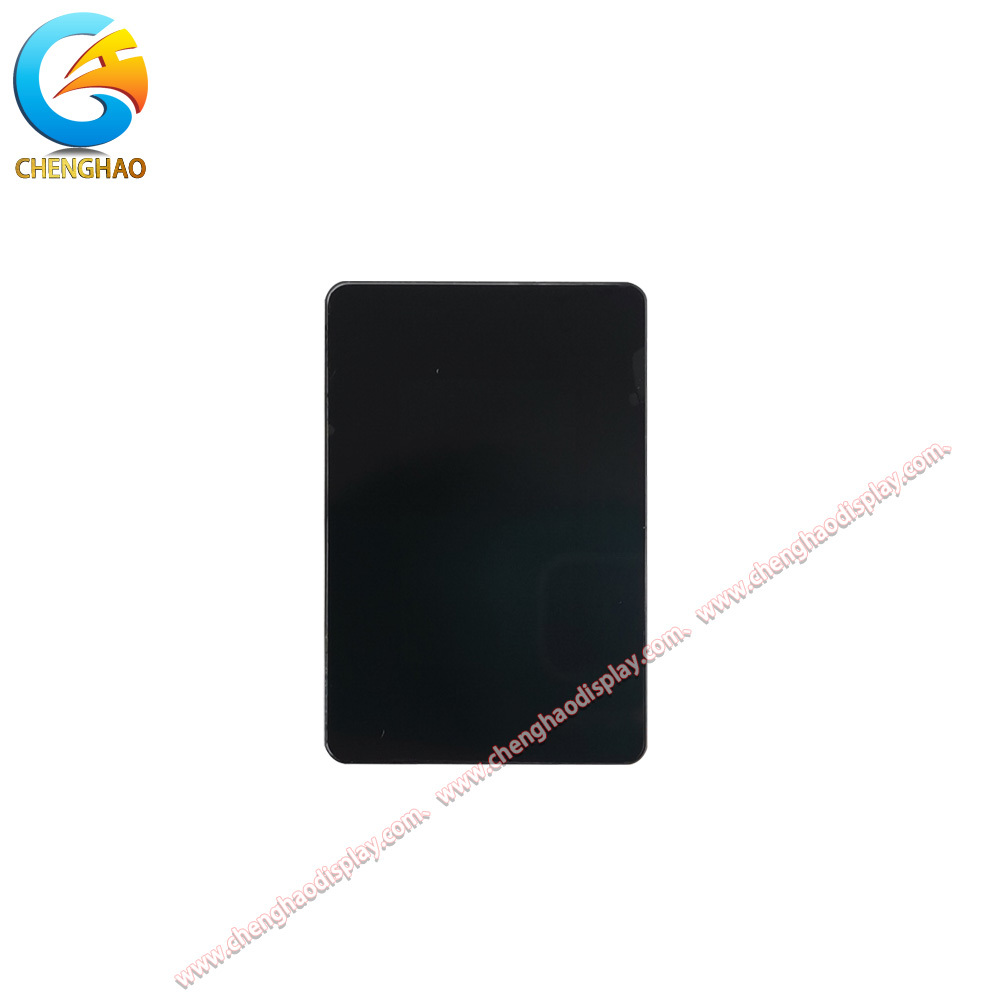

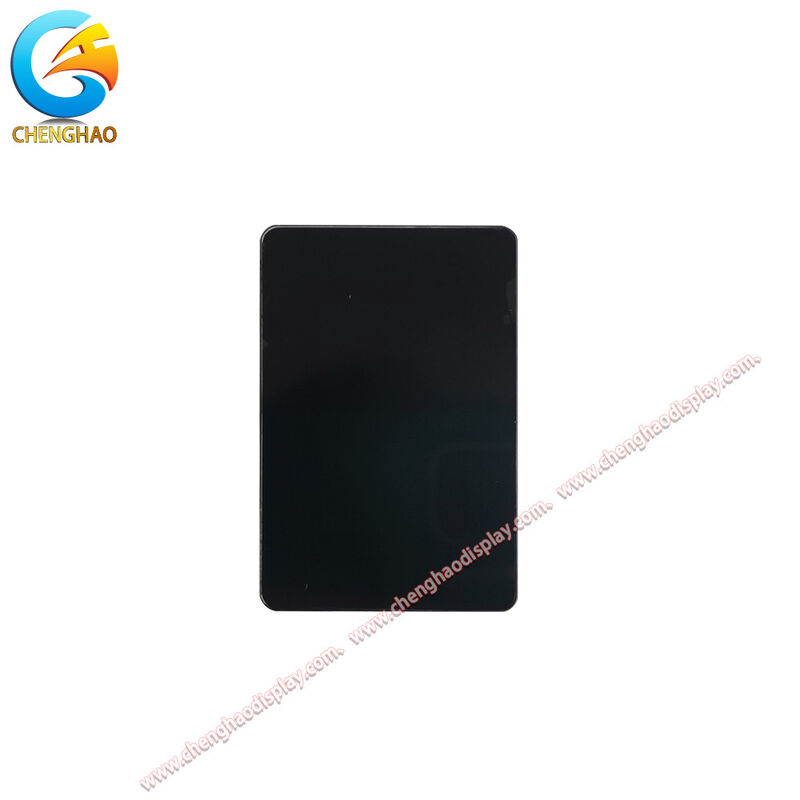

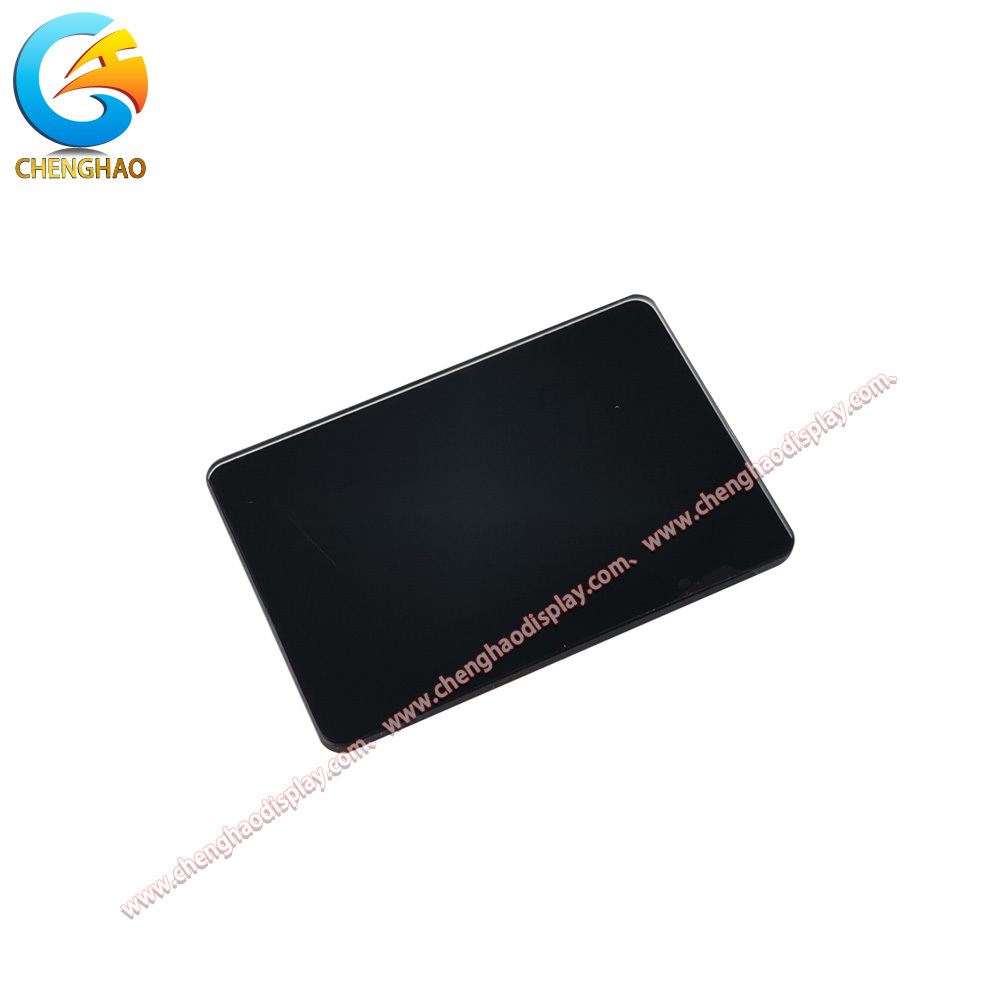

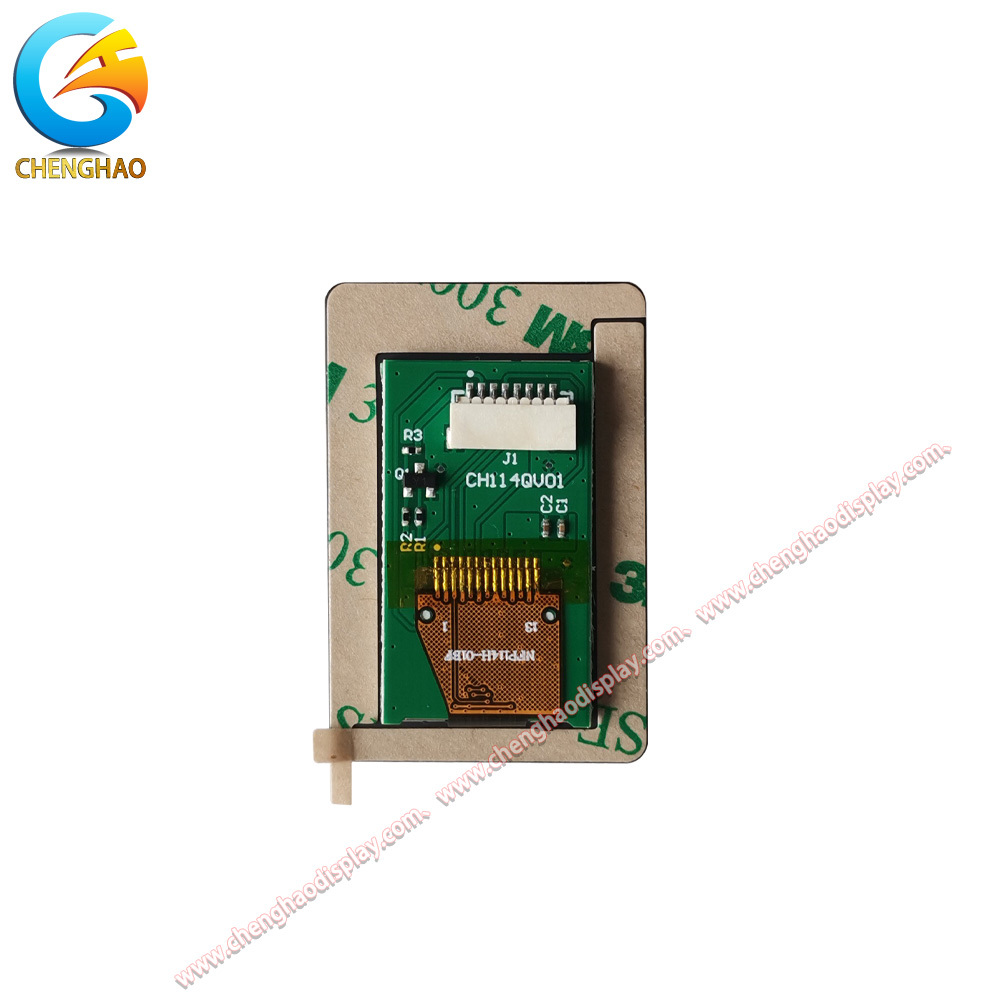

Gambar Produk

Spesifikasi Detail

Pengenalan yang Disesuaikan

Chenghao menawarkan layanan penyesuaian komprehensif untuk modul TFT LCD, layar LCD mono, modul OLED berwarna, dan modul OLED mono. Untuk CH114QV01A-L-PA dan layar IPS TFT berukuran kecil serupa, kami menyediakan opsi penyesuaian yang fleksibel untuk memenuhi beragam kebutuhan aplikasi.

Kustomisasi FPCKami dapat menyesuaikan bentuk, panjang, dan konfigurasi pin FPC sesuai dengan tata letak PCB Anda. Baik Anda memerlukan orientasi konektor tertentu, panjang FPC yang diperpanjang untuk perutean yang fleksibel, atau penetapan pin yang dimodifikasi, tim teknik kami dapat merancang solusi FPC yang optimal untuk produk Anda.

Opsi AntarmukaMeskipun modul ini memiliki fitur antarmuka SPI, Chenghao mendukung berbagai jenis antarmuka termasuk MCU, RGB, MIPI, LVDS, eDP, dan HDMI. Untuk aplikasi yang memerlukan bandwidth lebih tinggi atau kompatibilitas protokol berbeda, kami dapat merekomendasikan solusi antarmuka alternatif dari portofolio produk kami.

Kustomisasi KecerahanKecerahan standar 350 cd/m² cocok untuk sebagian besar aplikasi dalam ruangan. Untuk lingkungan luar ruangan atau lingkungan dengan pencahayaan tinggi, kami menawarkan opsi kecerahan tinggi melebihi 500 cd/m² agar mudah dibaca di bawah sinar matahari. Sebaliknya, untuk aplikasi yang sensitif terhadap daya, varian kecerahan yang lebih rendah dapat dikonfigurasi untuk memperpanjang masa pakai baterai.

Solusi Kaca PenutupLENSA Kaca terintegrasi dapat disesuaikan dalam hal ketebalan, bentuk, dan perawatan permukaan. Pilihannya mencakup lapisan anti-silau (AG) untuk mengurangi pantulan, perawatan anti-sidik jari (AF), dan pencetakan sutra khusus untuk pencitraan merek atau pelapis fungsional.

Sentuh IntegrasiMeskipun modul khusus ini tidak menyertakan fungsionalitas sentuh, Chenghao menyediakan opsi integrasi sentuhan kapasitif (CTP) dan sentuhan resistif (RTP) untuk modul tampilan yang kompatibel. Solusi sentuh dapat disesuaikan untuk berbagai kasus penggunaan, mulai dari sentuhan dasar hingga multisentuh tingkat lanjut dengan dukungan sarung tangan.

Kasus Aplikasi

Instrumen Uji PortabelLayar ringkas 1,14 inci sangat ideal untuk multimeter genggam, osiloskop portabel, dan perangkat pengukuran lapangan. Sudut pandang penuh IPS memastikan pembacaan tetap terlihat dari berbagai posisi, sementara antarmuka SPI menyederhanakan integrasi dengan prosesor tertanam yang biasa digunakan dalam peralatan pengujian.

Panel Kontrol IndustriPanel HMI berukuran kecil dalam sistem otomasi industri mendapat manfaat dari rentang suhu modul yang luas dan perlindungan LENSA Kaca yang kuat. Layar dapat menampilkan indikator status, nilai parameter, dan antarmuka grafis sederhana di lemari kontrol, sistem PLC, dan modul I/O terdistribusi.

Alat Diagnostik MedisInstrumen medis portabel seperti oksimeter denyut, monitor glukosa, dan alat diagnostik genggam memerlukan tampilan ringkas dengan kinerja yang andal. Kecerahan 350 cd/m² memastikan visibilitas yang jelas di lingkungan klinis, sementara penutup kaca pelindung tahan terhadap protokol penanganan dan pembersihan yang sering dilakukan.

Pengontrol Rumah PintarTermostat yang dipasang di dinding, sakelar pintar, dan hub kontrol IoT dapat memanfaatkan tampilan ini untuk menampilkan pembacaan suhu, ikon status, dan antarmuka menu. Jumlah pin antarmuka SPI yang rendah membuatnya cocok untuk perangkat IoT dengan sumber daya terbatas, dan toleransi suhu yang luas memastikan pengoperasian yang andal dalam berbagai kondisi dalam ruangan.

Elektronik KonsumenPemutar audio portabel, perangkat pemantauan kesehatan portabel, dan perangkat game genggam mendapat manfaat dari faktor bentuk kecil dan pengoperasian hemat energi. Teknologi IPS memberikan reproduksi warna yang konsisten untuk antarmuka pengguna, sementara kaca pelindung meningkatkan daya tahan produk dalam skenario penggunaan sehari-hari.

Pertanyaan Umum

Q1: Apa keuntungan antarmuka SPI untuk modul tampilan ini?A1: SPI (Serial Peripheral Interface) hanya memerlukan 4 jalur sinyal (SCL, SDA, CS, DC) ditambah daya dan ground, sehingga secara signifikan mengurangi jumlah pin dibandingkan dengan antarmuka paralel. Hal ini menjadikan modul ini ideal untuk mikrokontroler dengan sumber daya GPIO terbatas, menyederhanakan perutean PCB, dan mengurangi biaya sistem secara keseluruhan. Imbalannya adalah kecepatan refresh yang sedikit lebih lambat, yang dapat diterima untuk antarmuka pengguna yang statis atau memperbarui secara perlahan.

Q2: Bisakah modul ini digunakan di luar ruangan?A2: Dengan kecerahan 350 cd/m², modul ini cocok untuk area luar ruangan yang teduh atau lingkungan dalam ruangan dengan cahaya sekitar. Untuk aplikasi sinar matahari langsung, kami merekomendasikan varian kecerahan tinggi melebihi 500 cd/m². Kisaran suhu pengoperasian yang luas (-20°C hingga +70°C) juga mendukung penerapan di luar ruangan di daerah beriklim sedang tanpa kontrol lingkungan tambahan.

Q3: Apa tujuan penutup LENSA Kaca?A3: LENSA Kaca setebal 1,8 mm memberikan perlindungan mekanis untuk panel TFT di bawahnya, melindunginya dari goresan, benturan, dan masuknya debu. Hal ini membuat modul ini cocok untuk aplikasi di mana layar mungkin terkena kontak fisik atau lingkungan yang keras. Perhatikan bahwa kaca penutup ini tidak menyertakan fungsi sentuh.

Q4: Bagaimana teknologi IPS meningkatkan pengalaman menonton?A4: Teknologi IPS (In-Plane Switching) menghilangkan pergeseran warna dan penurunan kontras yang biasa terjadi pada panel TN konvensional bila dilihat dari sudut luar sumbu. Dengan sudut pandang 80/80/80/80, pengguna melihat warna dan kecerahan yang konsisten dari segala arah, menjadikan layar ini sangat baik untuk lingkungan kolaboratif atau perangkat genggam yang digunakan dalam berbagai orientasi.

Q5: Opsi penyesuaian apa yang tersedia untuk modul ini?A5: Chenghao menawarkan penyesuaian FPC (bentuk, panjang, konfigurasi pin), varian kecerahan (standar hingga kecerahan tinggi), opsi kaca penutup (lapisan AG, perawatan AF, pencetakan sutra khusus), dan solusi antarmuka alternatif. Untuk aplikasi yang mendukung sentuhan, kami dapat merekomendasikan varian sentuhan kapasitif atau resistif yang kompatibel dari portofolio produk kami.

Q6: Berapa waktu tunggu tipikal untuk sampel dan produksi massal?A6: Sampel standar biasanya tersedia dalam 7-15 hari kerja. Untuk pesanan produksi massal, waktu tunggu bergantung pada kuantitas dan persyaratan penyesuaian, umumnya berkisar antara 4-8 minggu. Hubungi tim penjualan kami untuk perkiraan waktu tunggu spesifik berdasarkan kebutuhan proyek Anda.

Q7: Apakah dukungan teknis tersedia untuk integrasi?A7: Ya, Chenghao memberikan dukungan teknis yang komprehensif termasuk contoh kode driver, urutan inisialisasi, pedoman integrasi, dan konsultasi teknis langsung. Tim teknis kami dapat membantu konfigurasi antarmuka, pengoptimalan manajemen daya, dan pemecahan masalah selama proses pengembangan produk Anda.
