Modul Layar TFT LCD RGB 4,3 Inci 480x272 dengan Panel Sentuh Kapasitif

Deskripsi Produk

Deskripsi Produk

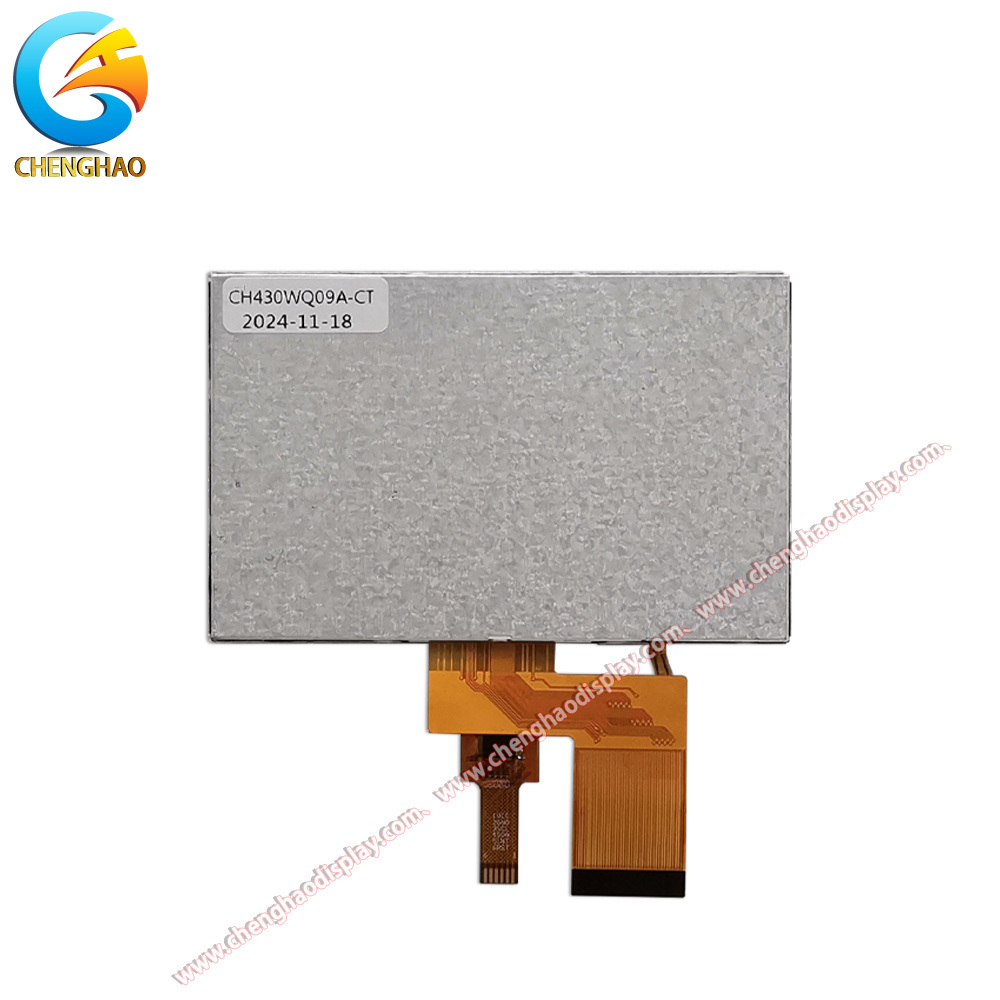

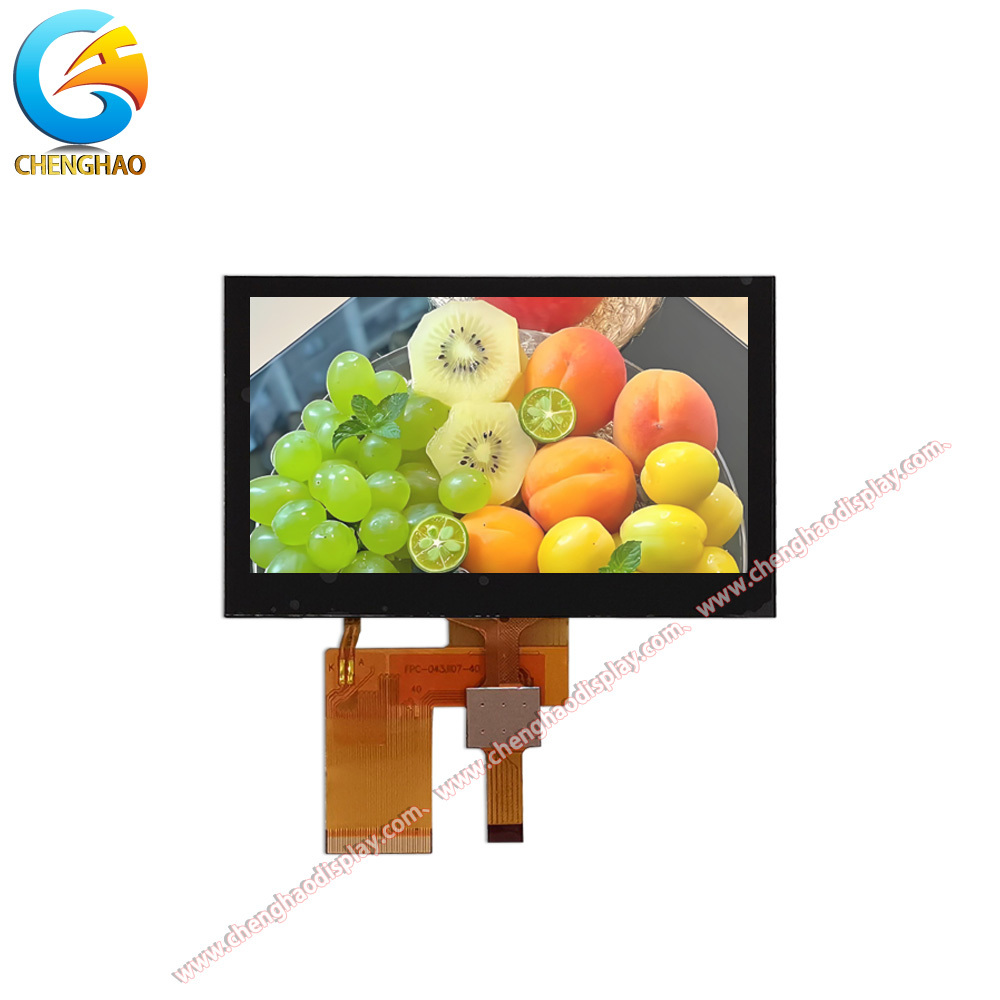

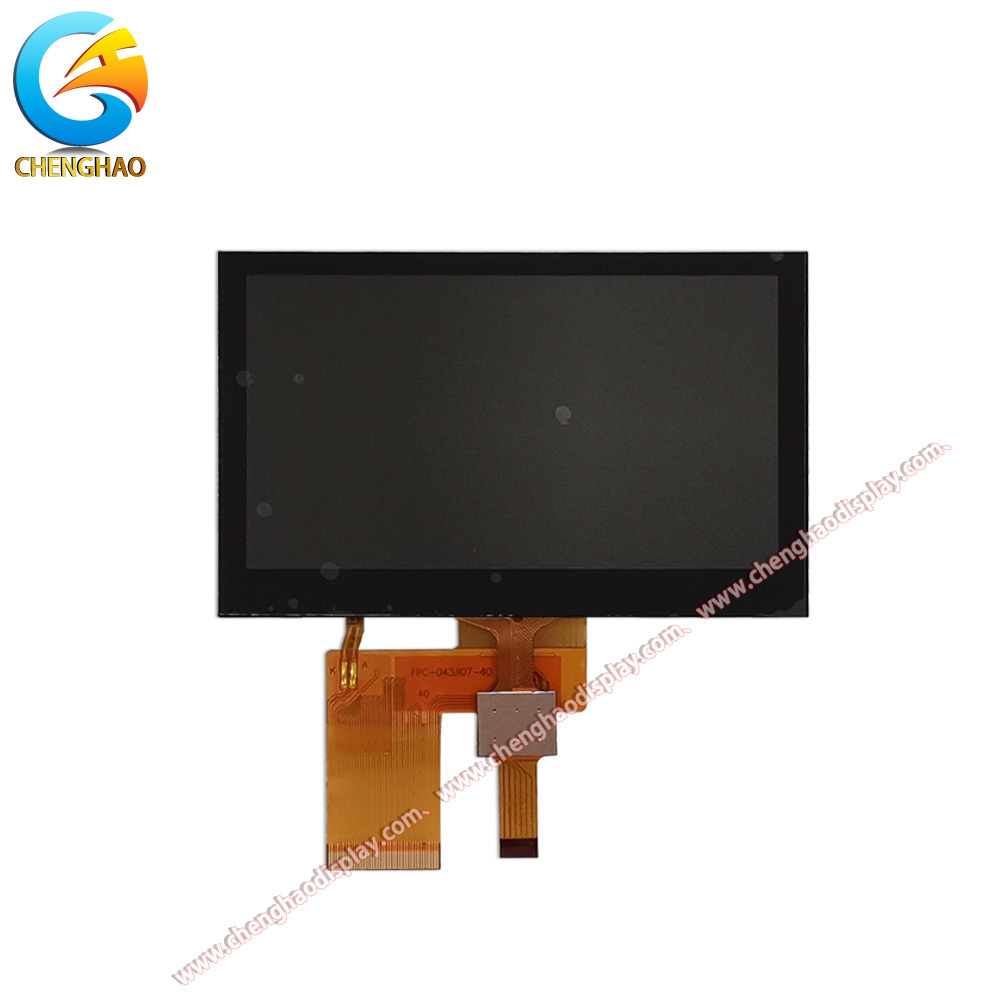

Membutuhkan layar yang menangani grafis dan sentuhan? CH430WQ09A-CTC adalah modul LCD TFT 4,3 inci dengan resolusi 480x272. Modul ini dibuat untuk sistem tertanam, panel kontrol, dan aplikasi HMI di mana ruang menjadi pertimbangan.

Panel sentuh kapasitif terpasang tepat di atasnya, dikendalikan oleh pengontrol FT5426. Jadi Anda mendapatkan respons multi-sentuh tanpa pekerjaan perakitan tambahan. IC driver ***** menangani antarmuka RGB, menghasilkan warna yang konsisten dan gambar yang tajam melalui panel transmissive dengan lampu latar LED.

Dari segi suhu, modul ini bekerja dari -20C hingga +70C tanpa masalah. Hal ini menjadikannya pilihan yang solid untuk peralatan industri dan pengaturan semi-luar ruangan. Dan dengan ketebalan hanya 5,23 mm dengan konektor FPC 39-pin, modul ini tidak memakan banyak ruang di dalam selubung Anda.

Fitur

• Resolusi WQVGA 480x272

Output visual tajam dengan susunan piksel garis RGB. Bekerja dengan baik untuk teks, ikon, dan antarmuka grafis dalam aplikasi tertanam.

• Panel Sentuh Kapasitif Terpasang

CTP terintegrasi dengan IC FT5426 mendukung multi-sentuh. Kaca penutup memiliki kekerasan 6H untuk ketahanan gores, yang membantu daya tahan jangka panjang.

• Arah Pandang 12 O'Clock

Dioptimalkan dari sisi atas. Cocok untuk panel instrumen, layar yang dipasang di dinding, dan pengaturan pemasangan vertikal.

• Kecerahan 300 cd/m2

Kecerahan standar dengan polarisator transmissive. Keterbacaan yang baik dalam kondisi dalam ruangan dan cahaya sekitar.

• Suhu Operasi Lebar

Bekerja dari -20C hingga +70C tanpa masalah. Cocok untuk peralatan industri dan penggunaan semi-luar ruangan.

• Konektivitas Antarmuka RGB

Antarmuka paralel RGB standar dengan FPC 39-pin. Terhubung dengan mudah ke prosesor aplikasi dan MCU.

• Desain Modul Ringkas

Profil tipis dengan ketebalan total 5,23 mm (termasuk CTP). Muat di ruang sempit di dalam selubung perangkat.

• Sesuai RoHS

Dibuat dengan bahan dan proses ramah lingkungan. Sepenuhnya sesuai RoHS untuk distribusi global

Parameter Teknis

Modifikasi dan Kustomisasi

Kami adalah produsen modul tampilan, yang berarti kami tidak hanya menjual suku cadang siap pakai. CH430WQ09A-CTC adalah build standar kami, tetapi kami dapat mengubah cukup banyak hal padanya.

Membutuhkan tingkat kecerahan yang berbeda? Kami dapat menyesuaikannya. Menginginkan bentuk FPC kustom atau jenis antarmuka yang berbeda? Juga bisa dilakukan. Sensitivitas sentuhan kapasitif, lapisan kaca penutup (anti-silau atau anti-sidik jari), dan kinerja EMC semuanya dapat disesuaikan juga.

Jika modul standar tidak sepenuhnya sesuai dengan proyek Anda, kami akan mulai dari spesifikasi Anda. Resolusi, kecerahan, antarmuka, pengaturan sentuhan, dimensi mekanis — semuanya dapat ditentukan oleh apa yang sebenarnya Anda butuhkan. Cukup beri tahu kami persyaratannya, dan insinyur kami akan menanganinya.

FAQ

T: Bisakah kecerahan dan FPC CH430WQ09A-CTC dikustomisasi?

J: Ya. Kami dapat menyesuaikan kecerahan (standar: 300 cd/m2), mengubah bentuk FPC dan penetapan pin, atau menyesuaikan antarmuka berdasarkan kebutuhan Anda.

T: Apakah Chenghao benar-benar produsen LCD?

J: Ya. Kami menjalankan fasilitas produksi kami sendiri dan telah beroperasi sejak 2015. Kami memegang sertifikasi ISO 9001, ISO 14001, CE, RoHS, dan lainnya.

T: Berapa jumlah pesanan minimum?

J: MOQ adalah 100 buah. Sampel dikirim dalam 3-7 hari kerja. Pesanan massal mengikuti jadwal yang kami sepakati dengan Anda.

T: Apakah mendukung multi-sentuh?

J: Ya. Pengontrol **** menangani multi-sentuh melalui I2C standar. Integrasi mudah dengan sebagian besar prosesor tertanam.

T: Berapa perkiraan waktu tunggu untuk pesanan massal?

J: Tergantung pada kuantitas dan produksi saat ini. Kapasitas bulanan kami mendukung pengiriman tepat waktu untuk sebagian besar volume. Hubungi tim penjualan kami untuk jadwal berdasarkan pesanan Anda.
