Modul Layar TFT LCD 2,25 Inci 76x284 Antarmuka SPI Kecerahan Tinggi

Deskripsi Produk

1. Deskripsi Produk

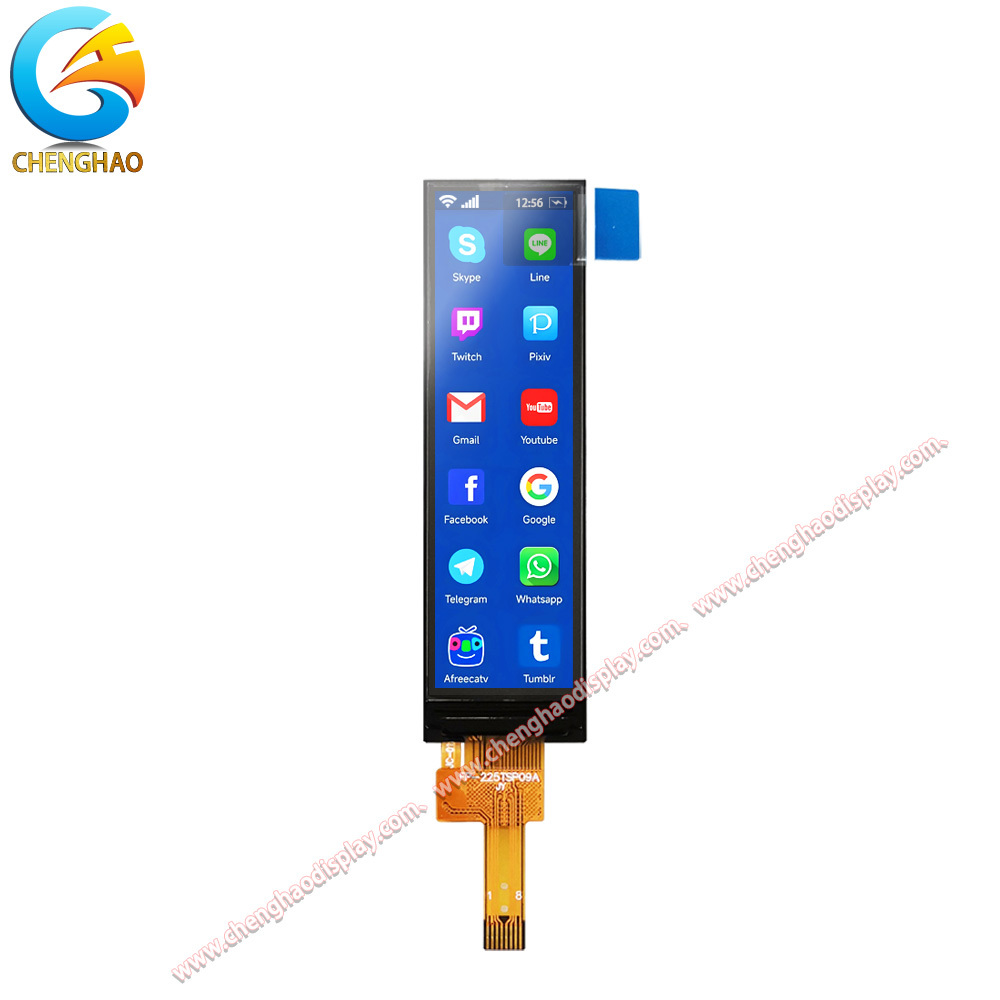

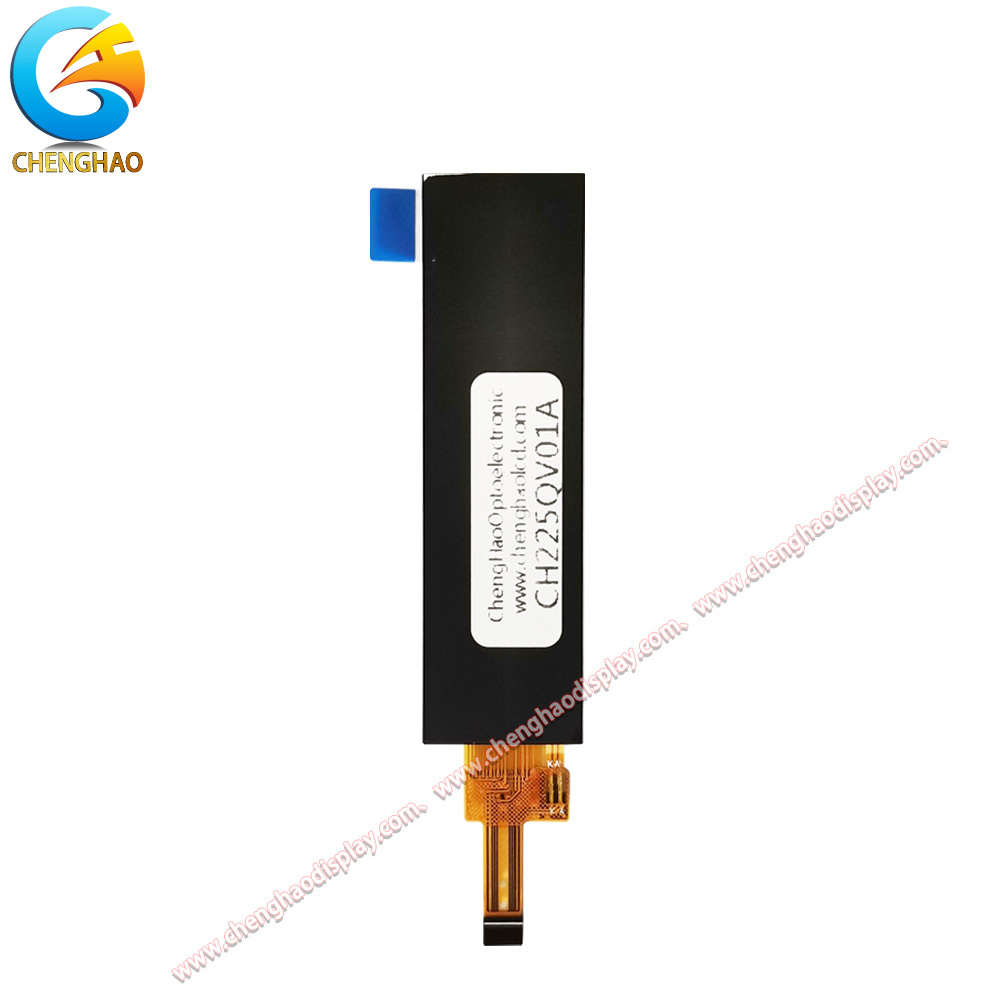

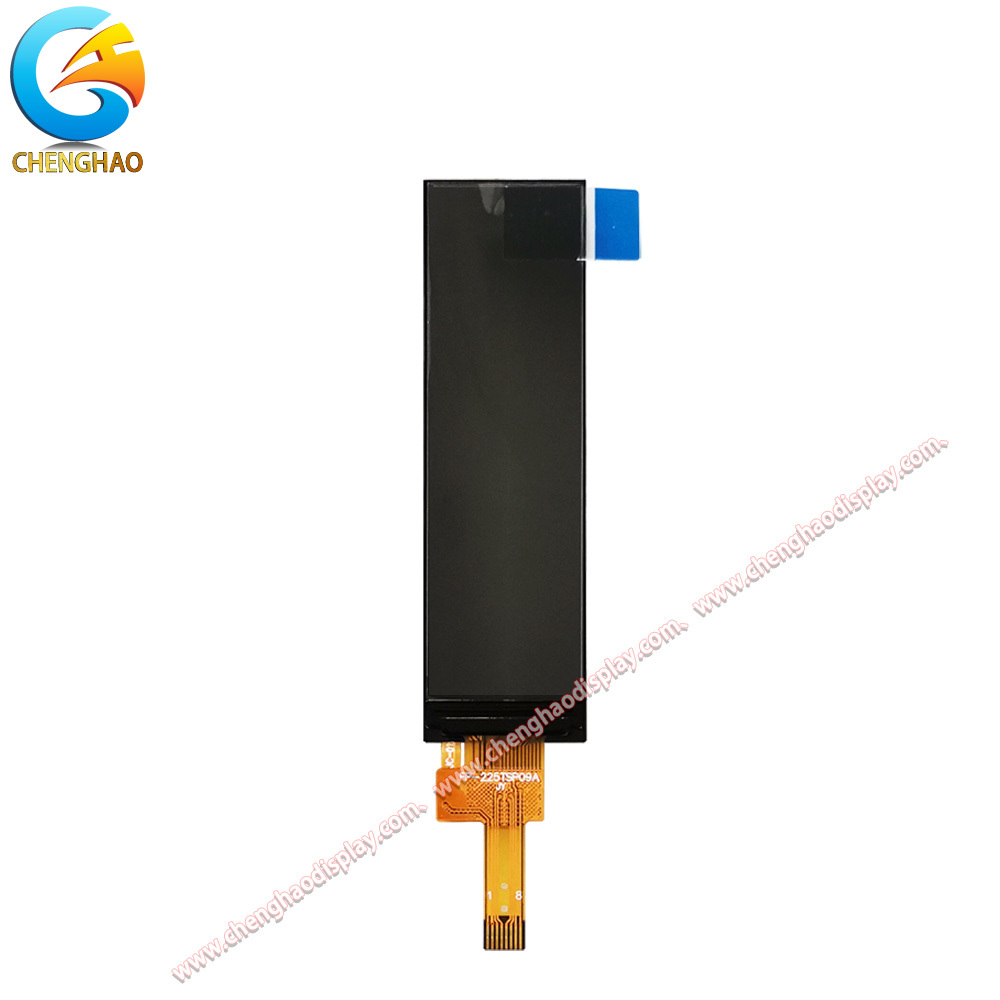

CH225QV01A adalah modul LCD TFT a-Si 2,25 inci dengan resolusi QVGA 76x284 piksel, dirancang untuk perangkat elektronik portabel dan wearable yang ringkas. Kecerahan tipikal adalah 500 cd/m², memberikan keterbacaan di bawah sinar matahari untuk aplikasi luar ruangan.resolusidari 76x284 piksel, dirancang untuk perangkat elektronik portabel dan wearable yang ringkas. Kecerahan tipikaladalah 500cd/m², memberikan keterbacaan di bawah sinar matahariteranguntuk aplikasi luarruangan.Modul ini menggunakan IC driver *** dengan antarmuka serial SPI 4-kawat, kompatibel dengan sebagian besar mikrokontroler dengan jumlah pin yang sedikit. Rentang suhu operasi adalah -20°C hingga +70°C, rentang penyimpanan adalah -30°C hingga +80°C. Modul ini sesuai dengan RoHS dan berukuran 17,90 x 62,50 mm.
2. Fitur·Layar matriks aktif TFT a-Si diagonal 2,25 inci dengan resolusi 76*284·

Kecerahan tinggi 500 cd/m² (tipikal) untuk keterbacaan sinar matahari yang sangat baik

Spesifikasi Antarmuka serial SPI 4-kawat untuk komunikasi yang mudah dan cepat dengan MCU

Spesifikasi Arah pandang optimal jam 12 untuk aplikasi berorientasi potret

Spesifikasi Rentang suhu operasi lebar: -20°C hingga +70°C

Spesifikasi Desain lampu latar LED daya rendah yang cocok untuk perangkat bertenaga baterai

Spesifikasi Profil tipis dan konstruksi ringan untuk integrasi perangkat portabel

Spesifikasi Mode polarisator Transmissive / Normally White untuk kualitas gambar yang jernih

Spesifikasi Sesuai RoHS, memenuhi persyaratan perlindungan lingkungan

Spesifikasi Parameter

Spesifikasi Ukuran

2,25 inciResolusi76x284

J: CH225QV01A memiliki resolusi QVGA 76*284 piksel, memberikan kualitas gambar tajam yang cocok untuk teks, ikon, dan grafik dasar.

T: Antarmuka apa yang digunakan modul ini?

J: Modul ini menggunakan antarmuka serial SPI 4-kawat, yang memudahkan koneksi dengan sebagian besar mikrokontroler hanya dengan menggunakan 4 jalur kontrol (CS, SCL, SDA, RS).

T: Apakah layar ini cocok untuk penggunaan di luar ruangan?

J: Ya, dengan kecerahan tipikal 500 cd/m², layar menawarkan keterbacaan sinar matahari yang baik, membuatnya cocok untuk aplikasi luar ruangan.

T: Berapa rentang suhu operasinya?

J: Rentang suhu operasi adalah -20°C hingga +70°C, dengan rentang penyimpanan -30°C hingga +80°C, memastikan kinerja yang andal di berbagai lingkungan.

T: Bisakah konektor FPC dikustomisasi?

J: Ya, ChengHao menawarkan opsi kustomisasi untuk FPC termasuk panjang, penetapan pin, dan jenis konektor agar sesuai dengan desain PCB Anda.

T: Bisakah panel sentuh ditambahkan ke layar ini?

J: Ya, kami dapat mengintegrasikan panel sentuh kapasitif (CTP) atau resistif (RTP), atau lensa penutup untuk perlindungan sesuai kebutuhan.
