LCD TFT IPS 2,8 inci 240x320 dengan Sentuhan Resistif & Berbagai Antarmuka

Deskripsi Produk:

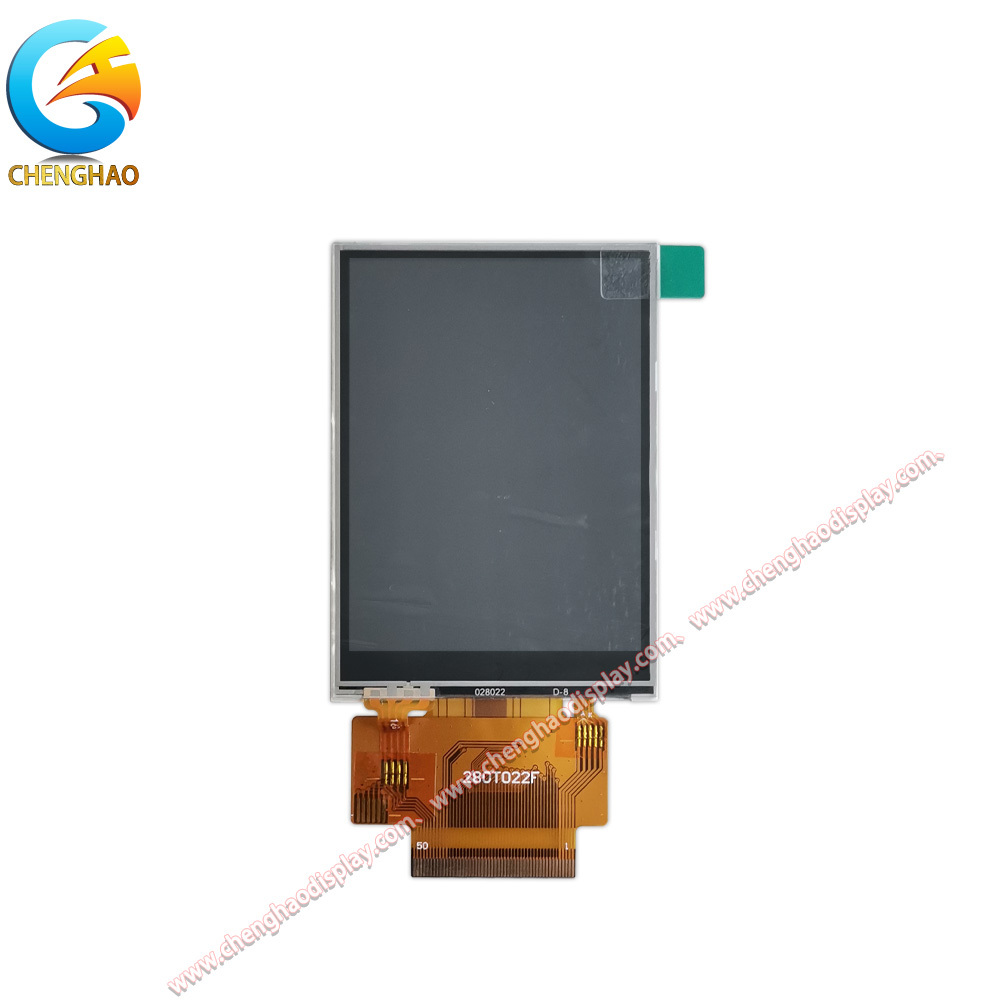

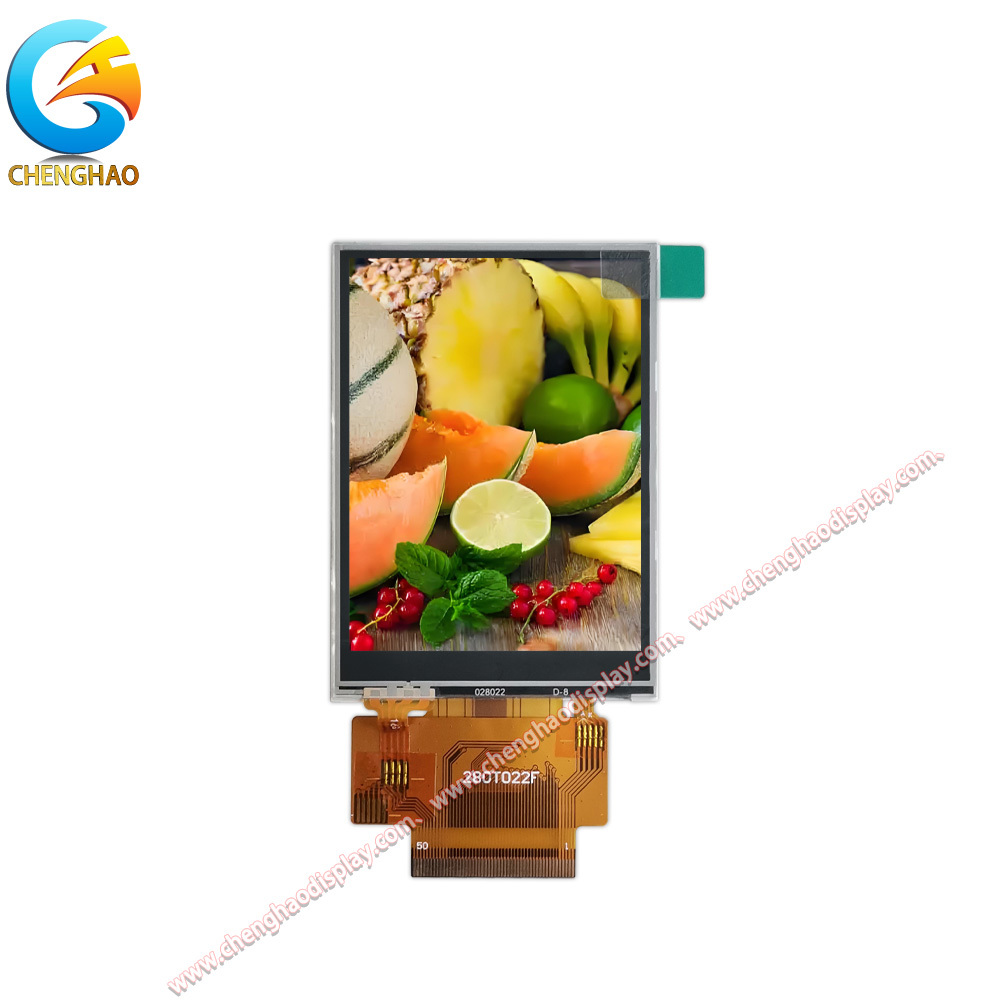

CH280QV22F-T adalah modul tampilan LCD TFT 2,8 inci berkinerja tinggi yang direkayasa oleh Chenghao Optoelectronic untuk aplikasi tertanam serbaguna. Ia menampilkan resolusi QVGA 240x320 piksel, memberikan visual 65K-warna yang tajam dan detail dalam area aktif ringkas 43,2 x 57,6 mm. Memanfaatkan teknologi IPS (In-Plane Switching), modul ini menyediakan sudut pandang lebar yang luar biasa sebesar 80/80/80/80 (Atas/Bawah/Kiri/Kanan), memastikan kualitas gambar yang konsisten dari berbagai perspektif.

Modul ini mengintegrasikan panel sentuh resistif dengan antarmuka USB, menawarkan kontrol input yang andal dan presisi. Untuk fleksibilitas desain yang lebih besar, solusi sentuh dapat ditingkatkan secara opsional ke sentuhan kapasitif atau dihilangkan sepenuhnya berdasarkan persyaratan proyek. Layar ini menawarkan kecerahan tinggi 500 cd/m², dengan kustomisasi tersedia dari 300 hingga 1000 cd/m² agar sesuai dengan berbagai kondisi pencahayaan. Ia dirancang untuk beroperasi secara andal pada rentang suhu yang luas -20°C hingga +70°C, membuatnya cocok untuk lingkungan industri, otomotif, dan luar ruangan.

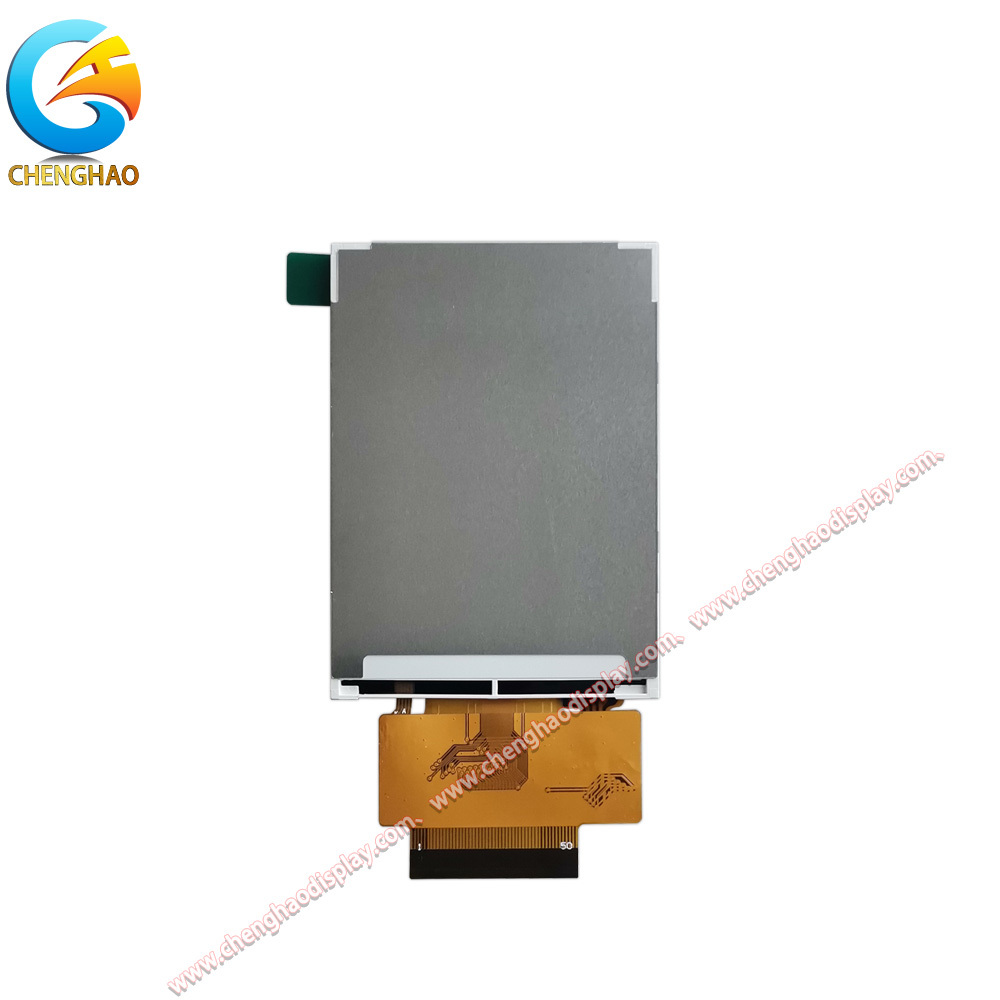

Untuk memastikan integrasi yang mulus, CH280QV22F-T mendukung beberapa protokol antarmuka, termasuk SPI, MCU (paralel), dan RGB, menyediakan pengembang dengan opsi konektivitas serbaguna. Dimensi fisiknya yang ringkas 50,0 x 69,2 x 3,4 mm dan konektor FPC 50-pin memfasilitasi pemasangan yang mudah dalam desain yang dibatasi ruang.

Fitur:

• Pengalaman Menonton IPS Unggul:Dengan sudut pandang simetris 80 derajat ke segala arah, panel IPS menjamin pergeseran warna dan hilangnya kontras yang minimal, menjadikannya ideal untuk aplikasi di mana banyak pengguna melihat layar dari sudut yang berbeda.

• Kompatibilitas Multi-Antarmuka: Insinyur dapat memilih dari antarmuka SPI, MCU, atau RGB untuk mencocokkan arsitektur sistem mereka. Fleksibilitas ini menyederhanakan desain perangkat keras dan mengurangi kebutuhan akan IC jembatan eksternal atau konversi sinyal yang kompleks.

• Toleransi Lingkungan yang Kuat: Dirancang untuk kondisi yang menantang, modul ini beroperasi dari -20°C hingga +70°C dan menyimpan dari -30°C hingga +80°C. Ketangguhan ini memastikan kinerja yang stabil di panel kontrol industri, dasbor otomotif, dan peralatan pemantauan medis.

• Kecerahan & Sentuhan yang Dapat Disesuaikan:Kecerahan standar 500 cd/m² dapat disesuaikan dari 300 hingga 1000 cd/m² untuk keterbacaan di bawah sinar matahari atau penghematan daya. Selain itu, sentuhan resistif standar dapat ditukar dengan sentuhan kapasitif atau tanpa sentuhan, memungkinkan penyelarasan yang tepat dengan kebutuhan interaksi pengguna dan target biaya.

Parameter Teknis:

Kustomisasi:

Chenghao Optoelectronic menawarkan layanan kustomisasi ekstensif untuk modul CH280QV22F-T, memungkinkannya disesuaikan dengan sempurna dengan kebutuhan aplikasi spesifik Anda. Proses kustomisasi kami bersifat kolaboratif dan mencakup aspek-aspek utama berikut:

1) Kustomisasi FPC & Konektor: Kami dapat memodifikasi bentuk, panjang, struktur, dan jumlah pin (dari standar 50 pin) Flexible Printed Circuit (FPC) agar sesuai dengan tata letak PCB dan desain penutup unik Anda, menyederhanakan perakitan dan meningkatkan keandalan.

2) Opsi Antarmuka Tampilan: Di luar dukungan SPI, MCU, dan RGB standar, kami dapat mengintegrasikan antarmuka lain seperti MIPI, LVDS, EDP, atau HDMI berdasarkan permintaan, memastikan kompatibilitas dengan prosesor host atau system-on-chip Anda.

3) Penyetelan Kecerahan Lampu Latar: Sesuaikan kecerahan lampu latar LED di mana saja dari 300 cd/m² hingga 1000 cd/m² (dengan opsi hingga 1500 cd/m² untuk kebutuhan khusus) untuk mencapai visibilitas optimal di lingkungan mulai dari pengaturan dalam ruangan yang redup hingga sinar matahari langsung.

4) Rentang Suhu yang Diperluas:Suhu pengoperasian dapat disesuaikan untuk rentang yang lebih luas atau khusus, seperti -45°C hingga +90°C untuk aplikasi lingkungan ekstrem, memastikan stabilitas kinerja dalam kondisi terberat.

5) Kaca Penutup & Peningkatan Optik:Sesuaikan bentuk kaca penutup, ketebalan, lapisan anti-silau (AG) atau anti-reflektif (AR), dan tambahkan sablon sutra (misalnya, logo, batas) untuk tujuan fungsional dan estetika.

6) Pemilihan Panel Sentuh: Pilih antara sentuhan resistif (standar), sentuhan kapasitif proyektif untuk gerakan multi-sentuh, atau pilih tanpa panel sentuh berdasarkan persyaratan aplikasi Anda.

7) Perisai EMI/EMC: Integrasikan perisai interferensi elektromagnetik untuk memenuhi standar peraturan yang ketat dan memastikan pengoperasian yang stabil di lingkungan yang bising secara elektrik.

Tim teknik kami bekerja sama dengan Anda dari konsep hingga produksi, menyediakan prototipe untuk validasi dan memastikan modul yang disesuaikan memenuhi semua spesifikasi teknis dan kualitas Anda.

Dukungan dan Layanan:

Memilih CH280QV22F-T memberi Anda akses ke dukungan teknis komprehensif dan layanan pelanggan dari Chenghao Optoelectronics, sebuah sistem yang dirancang untuk memastikan keberhasilan proyek Anda dari pengembangan hingga produksi massal.

Dokumentasi Teknis:Dapatkan definisi pin dan spesifikasi waktu antarmuka terperinci untuk menyederhanakan proses desain Anda.

Dukungan Desain dan Integrasi:Insinyur aplikasi kami yang berpengalaman memberikan panduan tentang desain skematik, tata letak PCB, dan integrasi perangkat lunak driver untuk berbagai platform MCU.

Penyediaan Sampel:Kami menawarkan unit sampel standar atau khusus dari CH280QV22F-T untuk Anda gunakan selama fase pembuatan prototipe dan evaluasi untuk memverifikasi kinerja dan kompatibilitas sebelum pemesanan massal.

Manufaktur yang Andal dan Jaminan Kualitas: Semua modul menjalani pengujian yang ketat, termasuk verifikasi listrik, inspeksi visual, dan pengujian penuaan. Kami mematuhi prosedur kontrol kualitas yang ketat untuk memastikan bahwa setiap unit memenuhi standar keandalan dan daya tahan kami yang tinggi.

Pemesan dan Logistik yang Fleksibel: Kami mendukung berbagai volume pesanan, dari batch kecil untuk R&D hingga produksi skala besar. Rantai pasokan dan mitra logistik kami yang efisien memastikan pengiriman yang andal dan tepat waktu di seluruh dunia.

Layanan Purna Jual dan Garansi: Kami memberikan dukungan garansi untuk produk standar. Tim dukungan kami yang berdedikasi siap membantu Anda dengan masalah teknis atau pertanyaan apa pun yang mungkin Anda miliki selama siklus hidup produk.

FAQ:

Q1: Berapakah nomor model dari Layar Sentuh Kapasitif LCD TFT?

A1: Nomor modelnya adalah CH280QV22F-T.

Q2: Sertifikasi apa yang dimiliki layar sentuh ini?

A2: Ini bersertifikasi CE, RoHS, dan FCC.

Q3: Apakah ada persyaratan jumlah pesanan minimum untuk produk ini?

A3: Tidak, tidak ada persyaratan jumlah pesanan minimum (Tidak ada MOQ) untuk produk ini.

Q4: Bagaimana produk dikemas untuk memastikan keamanan selama pengiriman?

A4: Semua produk dikemas dengan aman. Ukuran kecil dikemas menggunakan baki plus karton, sedangkan ukuran yang lebih besar menggunakan slot busa plus karton. Pengemasan juga dapat disesuaikan sesuai dengan kebutuhan pelanggan.

Q5: Berapa waktu pengiriman yang umum untuk pesanan?

A5: Waktu pengiriman biasanya antara 3 hingga 7 hari.

Q6: Ketentuan pembayaran apa yang diterima?

A6: Pembayaran dapat dilakukan melalui TT (Transfer Telegrafis) atau metode lain yang disepakati.

Q7: Berapa kapasitas pasokan bulanan untuk layar sentuh ini?

A7: Chenghao Optoelectronic dapat memasok hingga 20.000.000 buah per bulan.
