Modul Tampilan LCD TFT Vertikal 2.8" - Resolusi 240*320, 500 nits, Sentuhan Resistif

Deskripsi Produk:

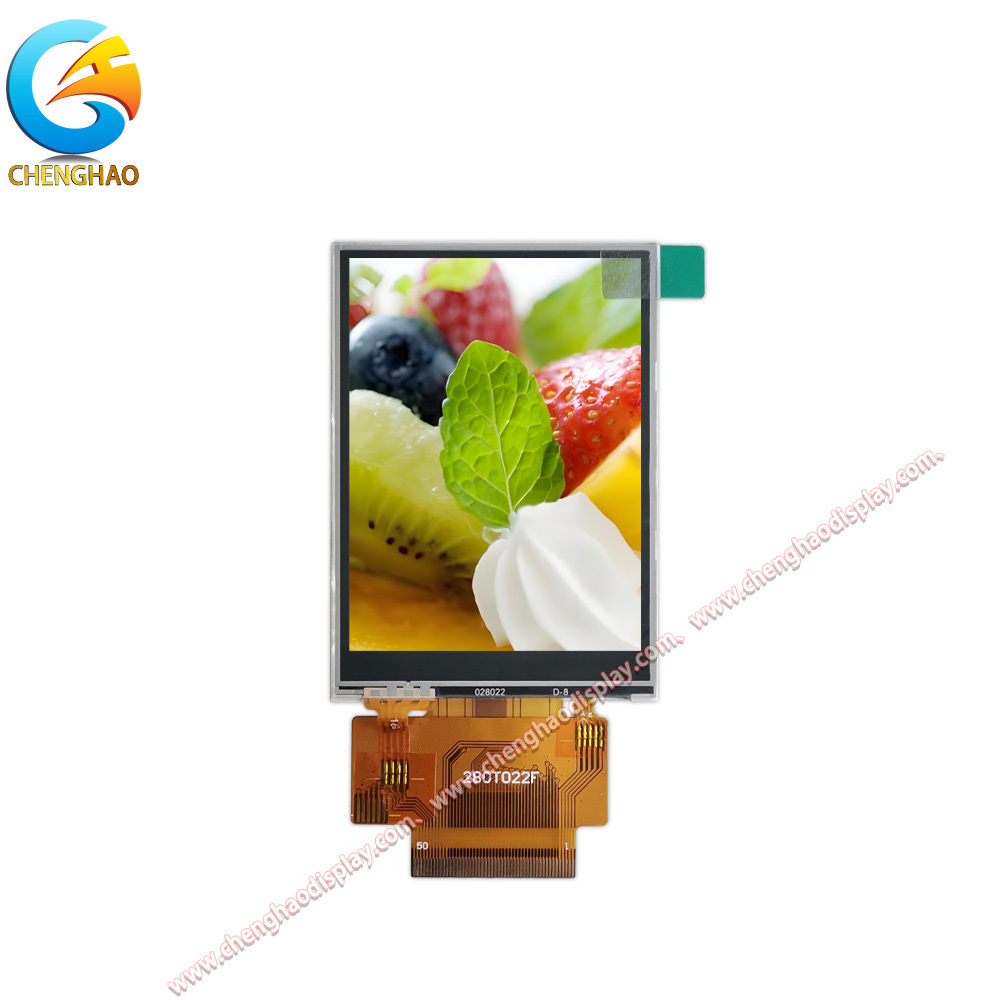

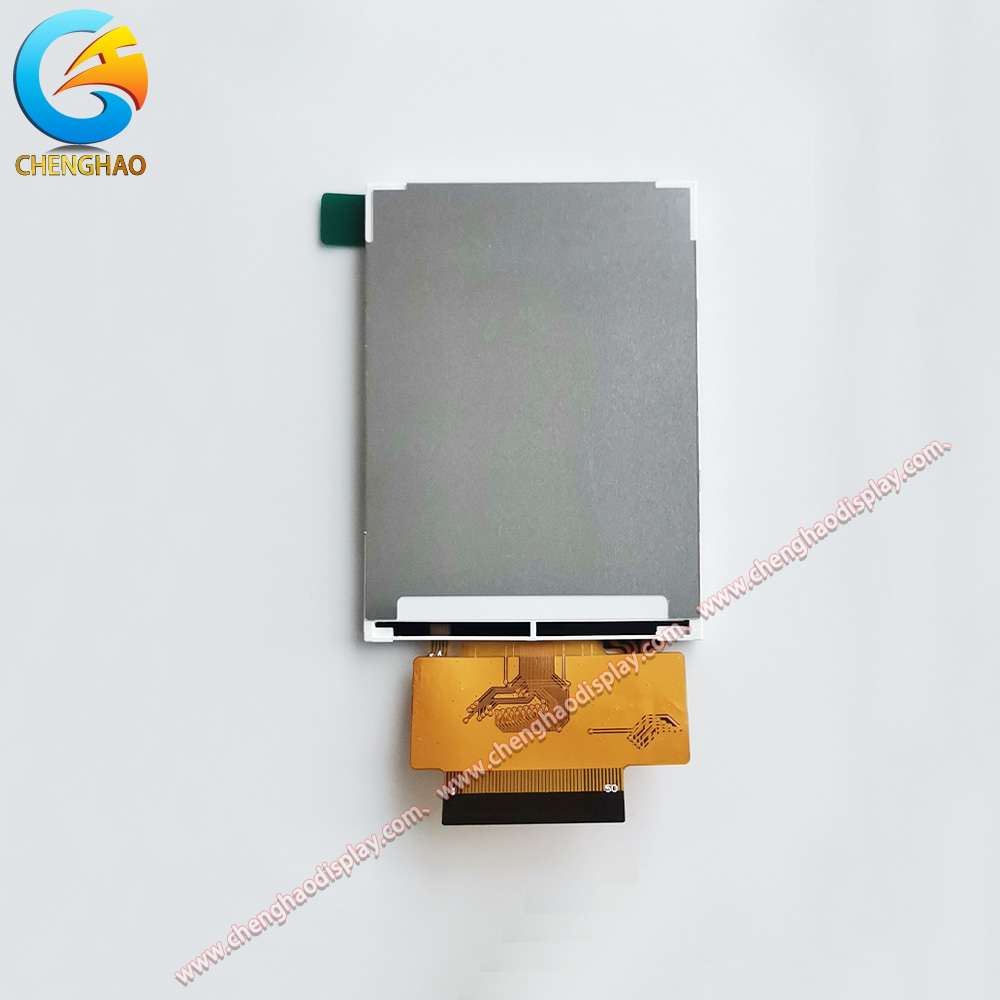

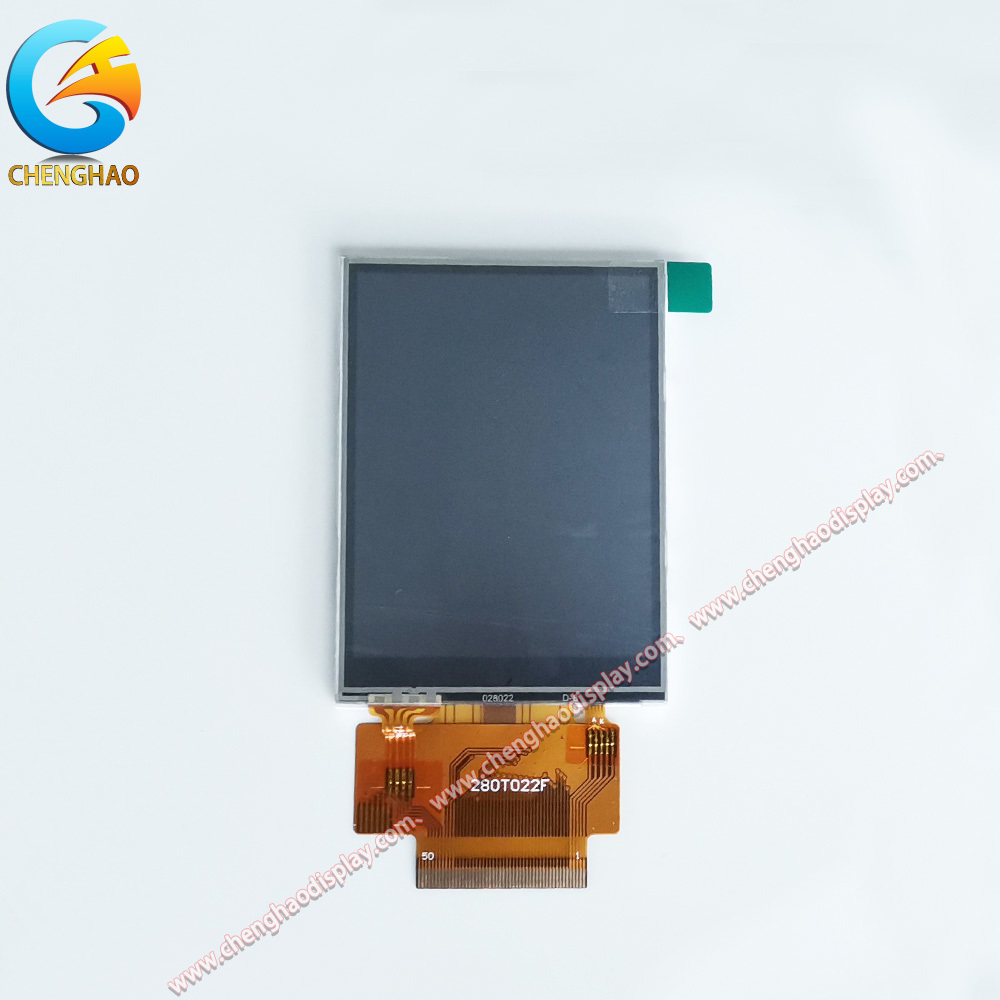

CH280QV22F-T adalah modul tampilan LCD TFT layar sentuh vertikal 2,8 inci berkinerja tinggi yang dikembangkan secara cermat oleh Chenghao Optoelectronic. Dengan resolusi 240*320 piksel, modul ini memberikan tampilan gambar yang jelas dan halus dengan warna 65K dan rasio kontras 800:1, memastikan reproduksi warna yang jelas untuk berbagai skenario aplikasi. Mengadopsi mode tampilan hitam transmissive IPS, ia menampilkan sudut pandang penuh 80/80/80/80, menjamin efek visual yang konsisten dan berkualitas tinggi dari perspektif mana pun.  Dilengkapi dengan panel sentuh resistif dan antarmuka sentuh USB, modul ini memungkinkan interaksi pengguna yang lancar dan responsif, sambil mendukung konfigurasi sentuh kapasitif opsional atau tanpa sentuh untuk memenuhi kebutuhan yang berbeda. Dalam hal dimensi, ia memiliki ukuran modul yang ringkas yaitu 50*69.2*3.4 mm, dengan area tampilan 44.8*63.1 mm dan area aktif 43.2*57.6 mm, sehingga ideal untuk diintegrasikan ke dalam perangkat yang memiliki keterbatasan ruang.  Modul ini menawarkan kompatibilitas yang kuat dengan berbagai antarmuka termasuk SPI, MCU, dan RGB, dipasangkan dengan 50 pin FPC untuk koneksi yang fleksibel dan nyaman. Dengan kecerahan layar 500 cd/m² (dapat disesuaikan dari 300 hingga 1000 cd/m²), ia berkinerja sangat baik di berbagai lingkungan pencahayaan. Ia mempertahankan pengoperasian yang stabil dalam rentang suhu pengoperasian -20 ~ +70 ℃ dan dapat disimpan pada -30 ~ +80 ℃, beradaptasi dengan kondisi industri dan luar ruangan yang keras.

Fitur:

- Performa Visual Unggul: Resolusi 240*320 yang dikombinasikan dengan teknologi tampilan penuh IPS memastikan detail gambar yang tajam dan tampilan warna yang konsisten dari semua sudut pandang 80°, menghilangkan distorsi warna dan titik buta yang umum pada modul non-IPS. Kecerahan tinggi 500 cd/m² dan rasio kontras 800:1 semakin meningkatkan visibilitas di kondisi pencahayaan dalam dan luar ruangan.

- Kompatibilitas Multi-Antarmuka: Mendukung antarmuka SPI, MCU, dan RGB, modul ini menawarkan kompatibilitas luas dengan sistem kontrol dan prosesor yang berbeda. Fleksibilitas ini menghilangkan kebutuhan akan komponen konversi antarmuka tambahan, mengurangi biaya pengembangan dan memperpendek siklus integrasi dibandingkan dengan modul antarmuka tunggal.

- Opsi Sentuh yang Fleksibel: Sentuhan resistif standar dengan antarmuka USB memberikan respons sentuh yang andal, sementara konfigurasi sentuh kapasitif atau tanpa sentuh opsional memungkinkan penyesuaian berdasarkan skenario aplikasi (misalnya, sentuhan kapasitif untuk elektronik konsumen, tanpa sentuh untuk panel kontrol industri).

- Adaptasi Suhu yang Luas: Rentang suhu pengoperasian -20 ~ +70 ℃ dan suhu penyimpanan -30 ~ +80 ℃ memastikan kinerja yang stabil di lingkungan ekstrem seperti area luar ruangan yang dingin dan bengkel industri bersuhu tinggi, mengungguli modul dengan rentang suhu yang sempit.

Parameter Teknis:

Kustomisasi:

Sebagai produsen modul LCD TFT profesional, Chenghao Optoelectronic menyediakan layanan kustomisasi komprehensif untuk CH280QV22F-T untuk memenuhi persyaratan unik dari berbagai industri dan aplikasi. Proses kustomisasi kami mengikuti alur kerja yang ketat dan efisien: komunikasi permintaan awal → evaluasi skema teknis → pengembangan prototipe → pengujian sampel → produksi massal, memastikan bahwa setiap produk yang disesuaikan memenuhi standar kualitas tertinggi.

Ruang lingkup kustomisasi mencakup beberapa aspek utama:

1) Kustomisasi FPC: Kami mendukung kustomisasi pribadi bentuk, struktur, dan jumlah pin FPC agar sesuai dengan persyaratan pemasangan dan koneksi khusus perangkat pelanggan.

2) Kustomisasi Antarmuka LCD: Di luar antarmuka SPI, MCU, dan RGB standar, kami dapat menyesuaikan satu atau beberapa antarmuka seperti MIPI, LVDS, EDP, dan HDMI untuk beradaptasi dengan arsitektur prosesor dan sistem yang berbeda.

3) Kustomisasi Kecerahan Lampu Latar: Berdasarkan lingkungan pencahayaan aplikasi, pelanggan dapat memilih tingkat kecerahan dari 300 cd/m² hingga 1000 cd/m², dengan beberapa model mendukung hingga 2800 cd/m² untuk kebutuhan visibilitas luar ruangan yang ekstrem.

4) Kustomisasi Suhu Pengoperasian: Kami menawarkan kustomisasi rentang suhu antara -10~+60℃ dan -45~+90℃ agar sesuai dengan lingkungan yang keras seperti area dingin di dataran tinggi atau lokasi industri bersuhu tinggi.

5) Kustomisasi Penutup Kaca: Ini termasuk kustomisasi bentuk penutup kaca, ketebalan, posisi bukaan, dan sablon sutra, yang memungkinkan modul agar sesuai dengan desain keseluruhan dan persyaratan fungsional perangkat.

6) Kustomisasi Konfigurasi Sentuh: Pelanggan dapat memilih sentuhan kapasitif (untuk kebutuhan multi-sentuh dan lebih sensitif) atau konfigurasi tanpa sentuh berdasarkan skenario aplikasi mereka.

7) Kustomisasi Fungsi Khusus: Fungsi tambahan seperti perawatan anti-silau layar (mengurangi pantulan di lingkungan yang cerah) dan anti-interferensi elektromagnetik (memastikan pengoperasian yang stabil di lingkungan elektromagnetik yang kompleks) juga tersedia.

Dukungan dan Layanan:

Chenghao Optoelectronic berkomitmen untuk menyediakan dukungan dan layanan yang komprehensif dan profesional untuk modul tampilan CH280QV22F-T untuk memastikan pengalaman pelanggan yang lancar dari pemilihan produk hingga penggunaan purna jual. Kami menawarkan dokumentasi teknis terperinci, termasuk lembar data produk, diagram pengkabelan, dan contoh kode driver, untuk membantu pelanggan dalam integrasi dan pengembangan yang cepat.

Tim dukungan teknis profesional kami tersedia untuk menjawab pertanyaan teknis, memberikan saran solusi, dan membantu pemecahan masalah selama proses integrasi. Untuk proyek yang disesuaikan, kami menugaskan personel teknis khusus untuk menindaklanjuti seluruh proses, mulai dari analisis permintaan hingga pengujian prototipe, memastikan komunikasi yang efektif dan penyelesaian masalah yang tepat waktu.

Dalam hal logistik dan pengiriman, kami menjamin pengiriman tepat waktu dengan kapasitas pasokan yang fleksibel untuk memenuhi pesanan sampel batch kecil dan kebutuhan produksi massal batch besar. Kami juga menyediakan layanan purna jual yang andal, termasuk jaminan kualitas produk, layanan perbaikan dan penggantian untuk produk yang tidak rusak oleh manusia dalam masa garansi, dan pasokan suku cadang jangka panjang untuk memastikan pengoperasian peralatan pelanggan yang stabil. Selain itu, kami menawarkan pembaruan teknis rutin dan saran optimalisasi produk berdasarkan tren industri dan umpan balik pelanggan.

FAQ:

Q1: Berapakah nomor model dari Layar Sentuh Kapasitif LCD TFT ini?

A1: Nomor modelnya adalah CH280QV22F-T, diproduksi oleh Chenghao Optoelectronic.

Q2: Apakah produk ini memiliki sertifikasi apa pun?

A2: Ya, ia disertifikasi dengan CE, RoHS, dan FCC.

Q3: Apakah ada jumlah pesanan minimum yang diperlukan untuk pembelian?

A3: Tidak, tidak ada jumlah pesanan minimum (Tidak Ada MOQ) untuk produk ini.

Q4: Bagaimana produk dikemas untuk pengiriman?

A4: Semua produk dikemas dengan hati-hati untuk memastikan keamanan. Ukuran kecil menggunakan kemasan baki + karton, ukuran yang lebih besar menggunakan slot busa + kemasan karton, dan kami juga dapat merancang kemasan sesuai dengan persyaratan khusus pelanggan.

Q5: Berapa waktu pengiriman yang khas setelah melakukan pemesanan?

A5: Waktu pengiriman biasanya berkisar antara 3 hingga 7 hari.

Q6: Apa saja ketentuan pembayaran yang diterima?

A6: Kami menerima TT (Transfer Telegrafik) dan metode pembayaran lainnya.

Q7: Berapa kemampuan pasokan Chenghao Optoelectronic untuk produk ini?

A7: Chenghao Optoelectronic dapat memasok hingga 20.000.000 buah per bulan.
