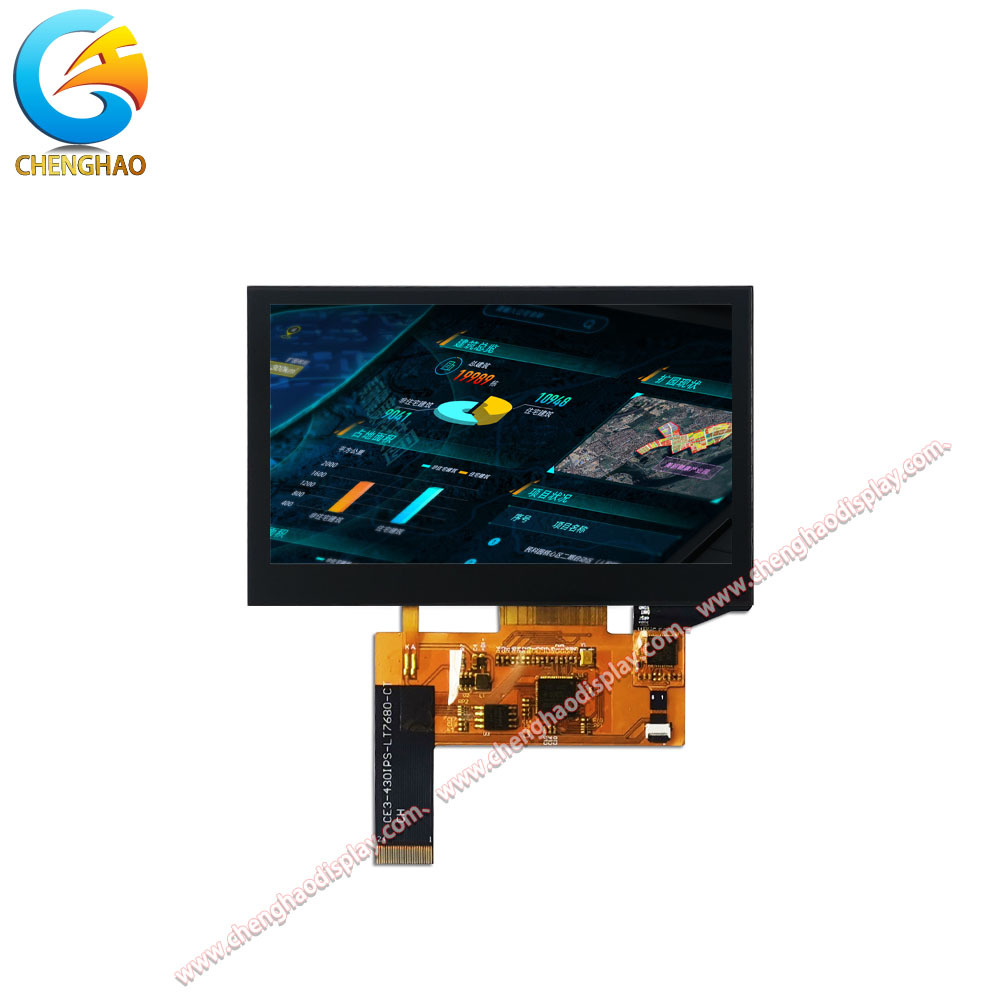

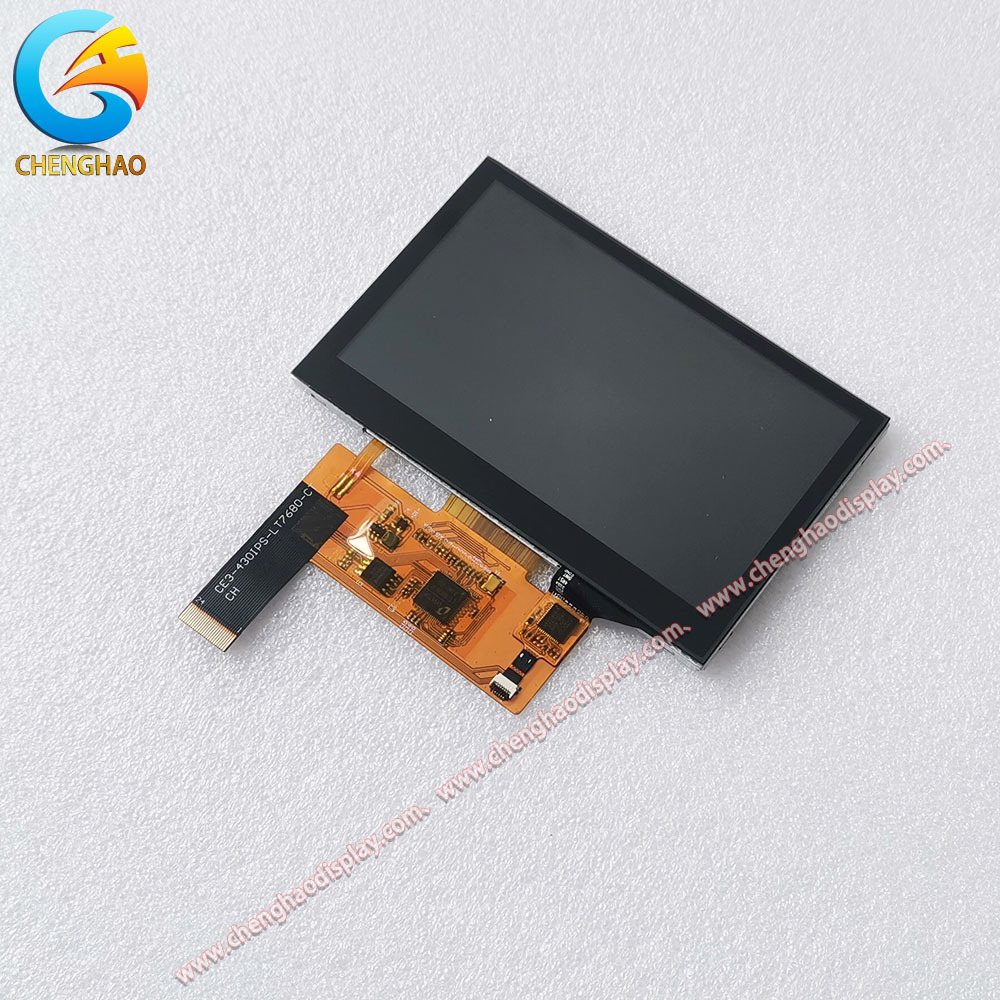

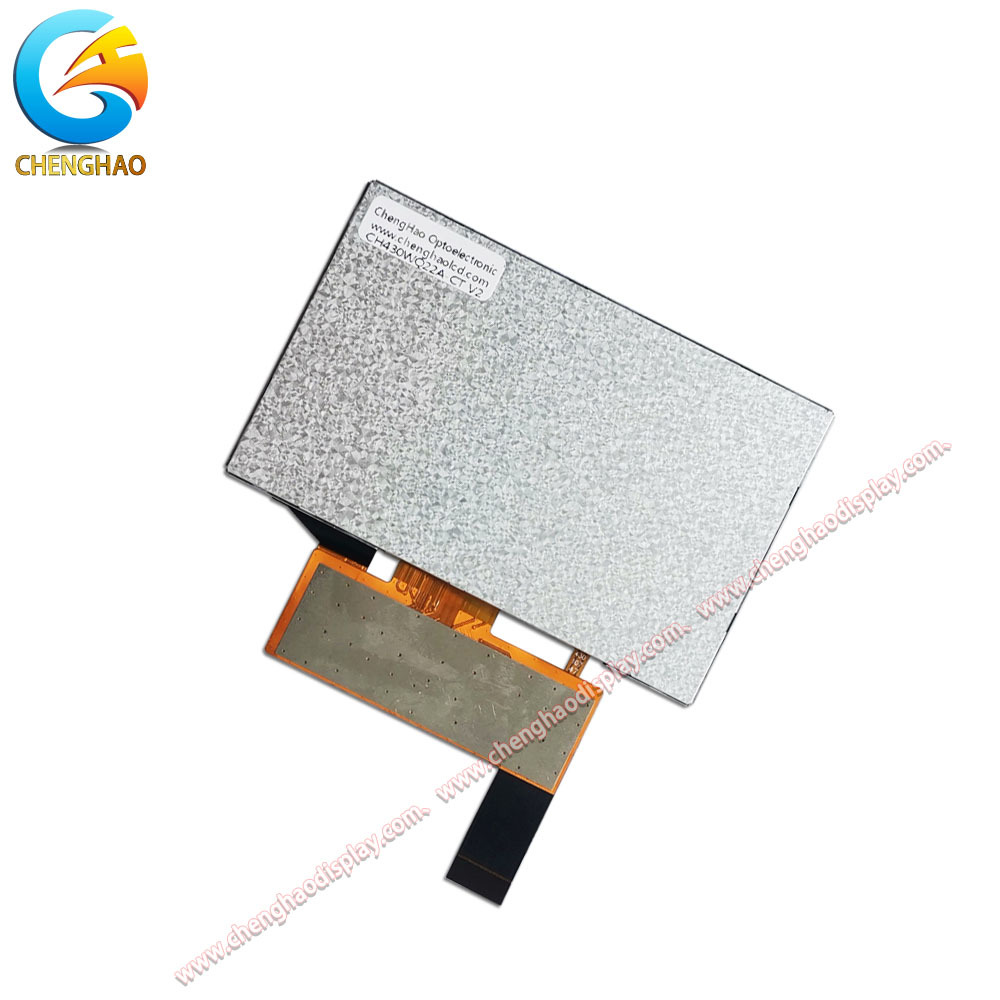

4.3 Inch TFT Display Module 800x480 IPS Lcd 24 Pin SPI Display Dengan Capacitive Touch

Deskripsi Produk:

CH430WQ22A-CT adalah modul tampilan LCD TFT 4,3 inci dengan sentuhan kapasitif, yang dirancang untuk berbagai aplikasi industri dan konsumen. Menampilkan resolusi piksel 800×480, modul ini menghasilkan gambar yang tajam dan teks yang jelas, sehingga cocok untuk antarmuka manusia-mesin (HMI), perangkat portabel, dan instrumentasi.

Modul ini menggunakan panel IPS (In-Plane Switching) dengan mode tampilan transmissive, normally‑black, menawarkan sudut pandang lebar 80/80/80/80 (kiri/kanan/atas/bawah). Hal ini memastikan warna dan kontras yang konsisten bahkan saat dilihat dari arah miring. Dengan kecerahan tipikal 800 cd/m² (dapat disesuaikan dari 300 hingga 1500 cd/m²), layar tetap dapat dibaca di bawah cahaya sekitar yang terang. Mendukung 16,7 juta warna (16M) dan rasio kontras 800:1, memberikan visual yang cerah dan terdiferensiasi dengan baik.
		Panel sentuh kapasitif bawaan menggunakan antarmuka I²C untuk respons sentuh yang cepat dan andal. Untuk komunikasi tampilan, antarmuka defaultnya adalah SPI, tetapi modul dapat disesuaikan untuk mendukung MCU, RGB, LVDS, HDMI, dan antarmuka umum lainnya. Sirkuit tercetak fleksibel (FPC) memiliki 24 pin, memungkinkan integrasi yang mudah ke dalam berbagai desain sistem. Rentang suhu pengoperasian adalah –20 °C hingga +70 °C, dan suhu penyimpanan adalah –30 °C hingga +80 °C, memastikan kinerja yang andal di lingkungan yang menantang. Dimensi modul yang ringkas adalah 105,5 mm × 67,2 mm × 4,75 mm, dengan area aktif 95,04 mm × 53,86 mm.

Singkatnya, CH430WQ22A-CT menggabungkan tampilan IPS kecerahan tinggi, sentuhan kapasitif yang responsif, dan opsi antarmuka yang fleksibel, menjadikannya pilihan ideal untuk aplikasi yang membutuhkan kinerja dan kustomisasi yang kuat.

Fitur:

• Tampilan IPS Kecerahan Tinggi – Dengan luminansi tipikal 800 cd/m² (dan dapat disesuaikan hingga 1500 cd/m²), modul ini menawarkan keterbacaan luar ruangan yang sangat baik. Teknologi IPS memberikan warna yang konsisten dan sudut pandang lebar 80°/80°/80°/80°, memastikan bahwa konten tetap terlihat dari hampir semua arah tanpa pergeseran warna;

• Sentuhan Kapasitif dengan Antarmuka I²C – Panel sentuh kapasitif terintegrasi memberikan pengoperasian multi‑sentuh yang mulus. Komunikasi I²C menyederhanakan integrasi dan mengurangi jumlah GPIO yang diperlukan dibandingkan dengan solusi sentuh resistif;

• Opsi Antarmuka yang Fleksibel – Meskipun antarmuka tampilan default adalah SPI, modul dapat disesuaikan untuk mendukung MCU, RGB, LVDS, HDMI, dan antarmuka standar lainnya. Kemampuan beradaptasi ini memungkinkan desainer untuk mencocokkan modul dengan berbagai prosesor host dan arsitektur sistem;

• Desain Mekanis yang Ringkas dan Kuat – Modul berukuran hanya 105,5 mm × 67,2 mm × 4,75 mm, sehingga cocok untuk aplikasi yang dibatasi ruang. Rentang suhu pengoperasiannya (–20 °C hingga +70 °C) dan rentang penyimpanan (–30 °C hingga +80 °C) menjamin kinerja yang andal di lingkungan industri dan otomotif;

• Kemampuan Kustomisasi yang Luas – Di luar spesifikasi standar, pelanggan dapat memodifikasi bentuk/jumlah pin FPC, memilih teknologi sentuh alternatif (resistif atau tanpa sentuh), menyesuaikan kecerahan, memperluas suhu pengoperasian, menambahkan perawatan anti‑silau, dan menggabungkan pelindung EMI. Hal ini menjadikan CH430WQ22A-CT sebagai platform serbaguna untuk proyek khusus;

Parameter Teknis:

Kustomisasi:

Sebagai produsen modul LCD TFT profesional, Chenghao Optoelectronic menawarkan opsi kustomisasi ekstensif untuk CH430WQ22A-CT untuk memenuhi persyaratan aplikasi tertentu. Proses kustomisasi biasanya melibatkan langkah-langkah berikut:

(1) Analisis Persyaratan – Tim teknik kami bekerja sama dengan pelanggan untuk memahami lingkungan aplikasi, preferensi antarmuka, batasan mekanis, dan target kinerja.

(2) Kustomisasi FPC – Sirkuit tercetak fleksibel dapat disesuaikan dalam bentuk, struktur, dan jumlah pin (default 24 pin). Hal ini memastikan perutean dan kompatibilitas yang optimal dengan tata letak PCB pelanggan.

(3) Pemilihan Antarmuka Tampilan – Sementara modul standar menggunakan antarmuka SPI, kami dapat menyesuaikan desain untuk mendukung MCU, RGB, LVDS, MIPI, EDP, HDMI, atau kombinasi dari beberapa antarmuka. Fleksibilitas ini memungkinkan modul untuk terhubung langsung ke sistem host tanpa konverter tambahan.

(4) Penyesuaian Kecerahan – Kecerahan default adalah 800 cd/m², tetapi kami dapat menyediakan modul dengan luminansi mulai dari 300 cd/m² hingga 1500 cd/m² (dan hingga 2800 cd/m² untuk model tertentu). Hal ini sangat penting untuk aplikasi luar ruangan atau cahaya sekitar tinggi.

(5) Perluasan Suhu Pengoperasian – Rentang pengoperasian standar adalah –20 °C hingga +70 °C. Versi khusus dapat dirancang untuk –10 °C hingga +60 °C atau diperluas hingga –45 °C hingga +90 °C, cocok untuk penggunaan otomotif, industri, atau luar ruangan.

(6) Kustomisasi Penutup Kaca – Kaca penutup dapat dimodifikasi dalam bentuk, ketebalan, potongan (untuk tombol, kamera, dll.), sablon sutra, dan perawatan permukaan (anti‑silau, anti‑sidik jari).

(7) Opsi Panel Sentuh – Modul dilengkapi dengan panel sentuh kapasitif (antarmuka I²C). Pelanggan dapat memilih sentuhan resistif atau memilih versi tanpa sentuh, tergantung pada biaya dan kebutuhan aplikasi.

(8) Peningkatan Optik – Lapisan anti‑silau (AG) dapat diterapkan untuk mengurangi pantulan, dan pelindung interferensi elektromagnetik (EMI) dapat ditambahkan untuk meningkatkan integritas sinyal di lingkungan yang bising.

(9) Prototipe dan Validasi – Setelah spesifikasi kustomisasi selesai, kami memproduksi prototipe untuk pengujian dan persetujuan. Setelah konfirmasi pelanggan, produksi massal dimulai.

Dengan memanfaatkan kemampuan kustomisasi ini, CH430WQ22A-CT dapat diubah menjadi solusi yang dibuat khusus yang sangat cocok dengan desain produk pelanggan.

Dukungan dan Layanan:

Chenghao Optoelectronic menyediakan dukungan teknis yang komprehensif dan layanan purna jual untuk memastikan integrasi yang berhasil dan keandalan jangka panjang dari modul tampilan CH430WQ22A-CT.

Dukungan Teknis
Konsultasi Pra‑penjualan – Insinyur aplikasi kami membantu pelanggan memilih antarmuka, kecerahan, rentang suhu, dan konfigurasi mekanis yang tepat berdasarkan persyaratan proyek mereka.
Panduan Integrasi – Kami menawarkan lembar data terperinci, diagram pin‑out, spesifikasi waktu antarmuka, dan contoh kode untuk platform umum (misalnya, Arduino, Raspberry Pi, STM32).
Bantuan Desain Kustom – Untuk versi yang disesuaikan, kami berkolaborasi dengan pelanggan melalui seluruh siklus pengembangan, mulai dari definisi spesifikasi hingga validasi prototipe.

Jaminan Kualitas
Setiap modul menjalani pengujian yang ketat untuk keseragaman tampilan, sensitivitas sentuh, kinerja listrik, dan ketahanan lingkungan.
Kami menyediakan garansi standar industri (biasanya 12–24 bulan) dan dapat menawarkan opsi garansi yang diperpanjang untuk aplikasi keandalan tinggi.

Logistik dan Rantai Pasokan
Jumlah pesanan yang fleksibel dari batch kecil hingga produksi massal.
Pengiriman ke seluruh dunia dengan pengemasan anti‑statis dan tahan guncangan yang tepat.
Program manajemen inventaris untuk pengiriman tepat waktu.

Layanan Purna‑Jual
Tim layanan pelanggan khusus untuk pelacakan pesanan, pertanyaan teknis, dan permintaan penggantian.
Analisis kegagalan dan layanan perbaikan untuk modul yang termasuk dalam garansi.
Peningkatan produk berkelanjutan berdasarkan umpan balik pelanggan.

Dengan menawarkan layanan dukungan ini, kami bertujuan untuk menjadikan CH430WQ22A-CT bukan hanya komponen tampilan, tetapi solusi yang didukung sepenuhnya yang mempercepat pengembangan dan penerapan produk Anda.

FAQ:

Q1: Sertifikasi apa yang dimiliki Modul Tampilan LCD Chenghao Optoelectronic CH430WQ22A-CT?

A1: Modul Tampilan LCD CH430WQ22A-CT disertifikasi dengan CE, RoHS, dan FCC, memastikan kepatuhan terhadap standar keselamatan dan lingkungan internasional.

Q2: Berapa jumlah pesanan minimum untuk Modul Tampilan LCD CH430WQ22A-CT?

A2: Jumlah pesanan minimum untuk produk ini adalah 100 buah.

Q3: Bagaimana Modul Tampilan LCD CH430WQ22A-CT dikemas untuk pengiriman?

A3: Semua produk dikemas dengan aman untuk memastikan keselamatan selama transit. Produk berukuran kecil dikemas menggunakan baki plus karton, sedangkan ukuran yang lebih besar menggunakan slot busa plus karton. Pengemasan juga dapat disesuaikan sesuai dengan kebutuhan pelanggan.

Q4: Berapa waktu pengiriman tipikal untuk pesanan Modul Tampilan LCD CH430WQ22A-CT?

A4: Waktu pengiriman biasanya berkisar antara 3 hingga 7 hari setelah pesanan dikonfirmasi.

Q5: Persyaratan pembayaran apa yang diterima untuk membeli Modul Tampilan LCD CH430WQ22A-CT?

A5: Persyaratan pembayaran yang diterima termasuk TT (Transfer Telegrafik) dan metode lain sebagaimana disepakati.
