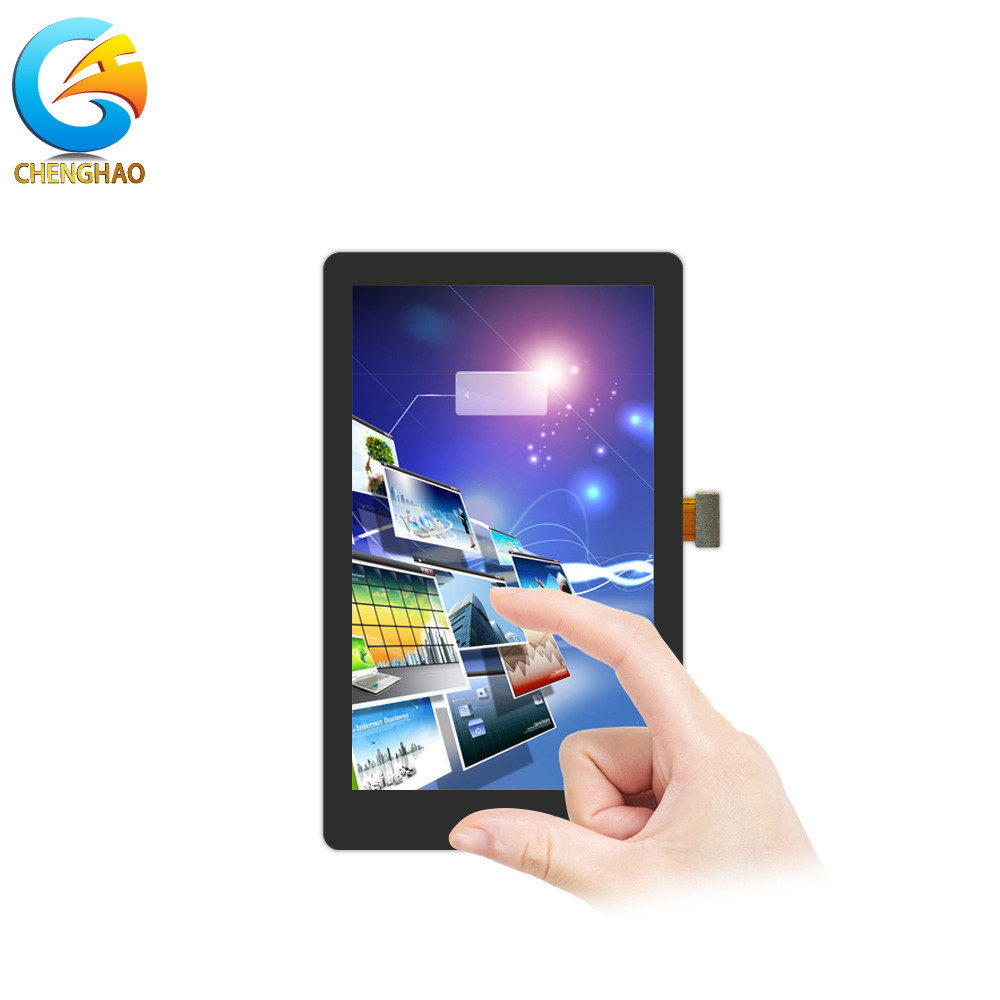

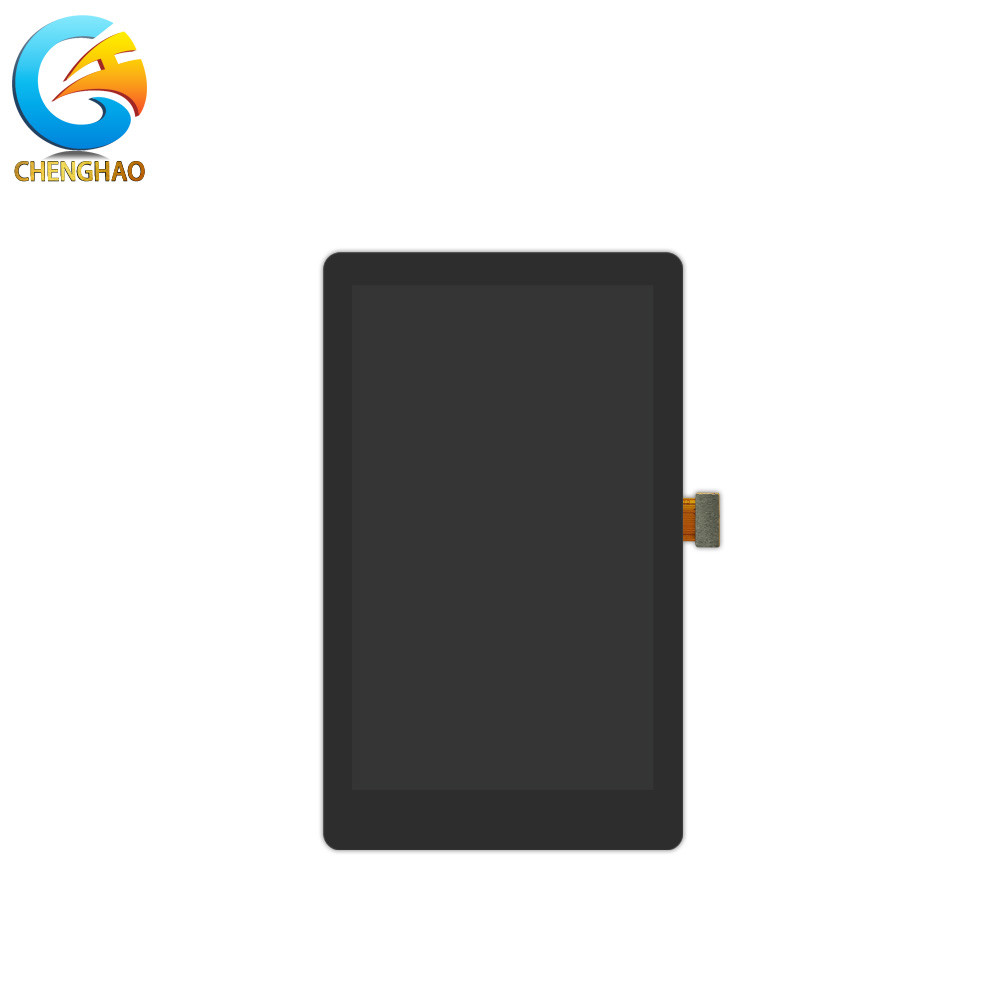

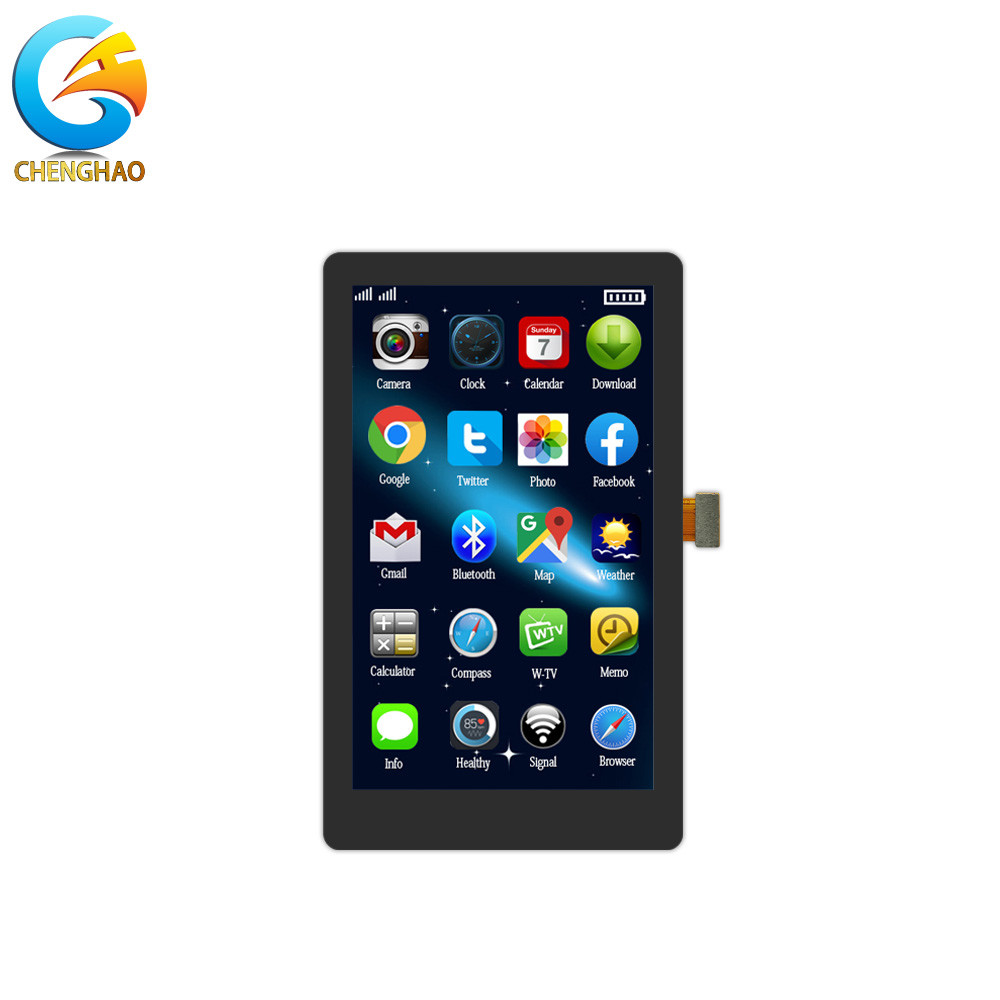

3.95 inci ST7701S TFT Resistive Touch Panel 480x800 Pixel Tft LCD Module

Deskripsi Produk

Disesuaikan 3,95 Inci Resolusi Tinggi layar sentuh Semua gratis

Arah 480x800 piksel

Kategori Produk Perusahaan

CHENGHAO OPTOELECTRONIC TFT Display adalah pemasok layar LCD warna profesional, menyediakan pelanggan dengan layanan yang disesuaikan untuk berbagai layar LCD warna ukuran kecil antara 1,1 ~ 10,1 inci.Kategori produk yang kami tawarkan adalah sebagai berikut: Layar TFT 1,1 inci, layar TFT 1,14 inci, layar TFT 1,44 inci, layar TFT 1,47 inci, layar TFT 1,5 inci, layar TFT 1,54 inci, 1.Layar 77 inci, 1,8 inci layar tft, 2,0 inci layar tft, 2,1 inci layar tft, 2,2 inci layar tft, 2,31 inci layar tft, 2,4 inci layar tft, 2.8 inci layar TFT, 3,0 inci layar tft tampilan, 3,2 inci layar tft tampilan, 3,5 inci layar tft tampilan, 3,9 inci layar tft tampilan, 3,95 inci layar tft tampilan, 3,97 inci layar tft tampilan,0 inci layar TFT, 4,3 inci layar tft, 4,41 inci layar tft, 4,5 inci layar tft, 5,0 inci layar tft, 5,5 inci layar tft, 6,0 inci layar tft, 6.8 inci layar TFT, 7,0 inci layar TFT, 8,0 inci layar TFT, 9,0 inci layar TFT, 10,1 inci layar TFT.

1Spesifikasi layar sentuh LCD kecil

2. Detail cepat dari layar sentuh LCD kecil

(1) TFT Notes

• Jenis Tampilan: 3.97"TFT/IPS
• Arah Penonton: Semua
• LCD DRIVE IC: ST7701S
• Modus Polarisasi: Transmisif/Negatif
• TEMP OPERASI: -20°C ~ +70°C
• Waktu Penyimpanan: -30°C~+80°C
• Toleransi Unmarker: ±0.20
• Merekomendasikan konektor: AXE 530124
• KESUATAAN PELUANGAN LINGKUNGAN: RoHS

(2) Catatan CTP

• LENS+ITO Film+FPC+lekat:
  1. ITO Film: 0,45mm
  2. Lensa kaca: 1.1mm
  3. IC: GT911
• Tegangan Operasi: 2.8V ~ 3.3V
• Transmisi: ≥ 87%
• Kekerasan penutup: 6H
• Suhu operasi: -20~70°C, ≤ 90% RH
• Suhu penyimpanan: -30~80°C, ≤ 90% RH

3. Deskripsi layar sentuh LCD kecil

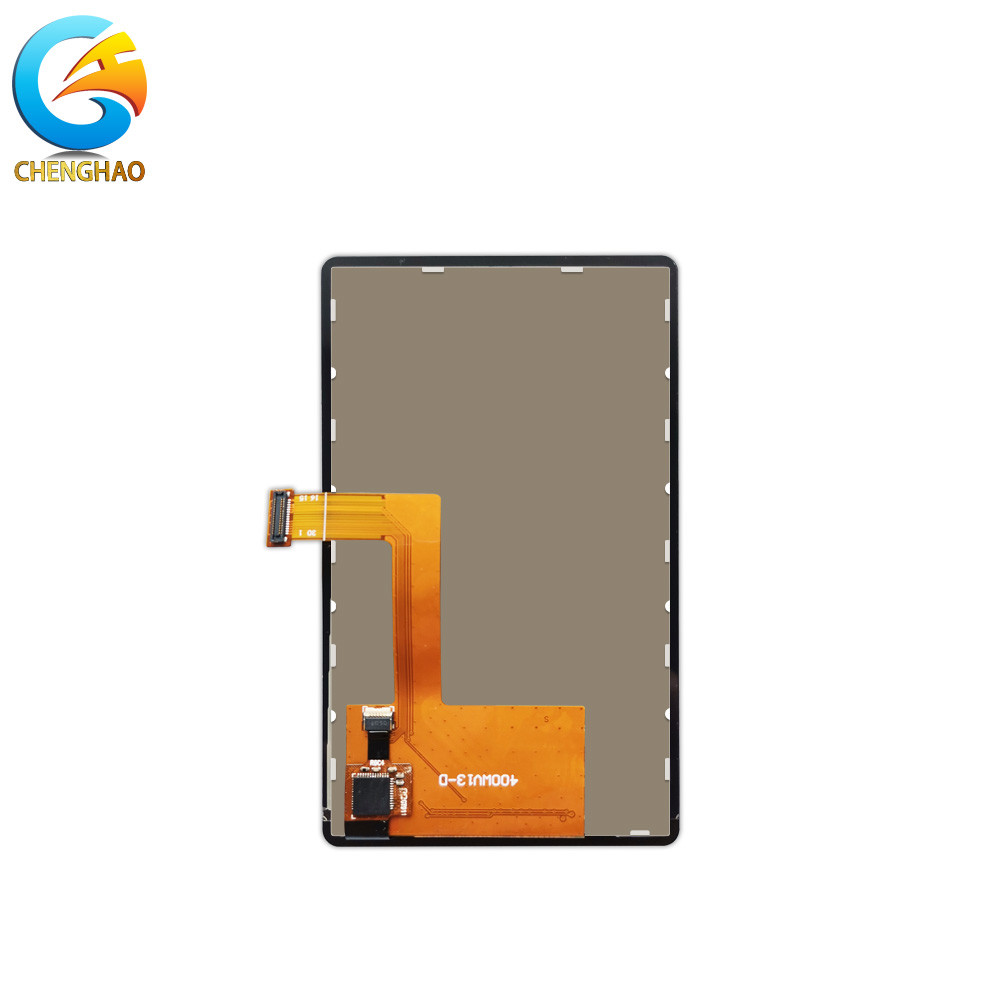

ChengHao Display model CH400WV13A-CT adalah layar kristal cair (LCD) transistor film tipis (TFT) matriks aktif warna yang menggunakan TFT silikon amorf sebagai perangkat switching.Model ini terdiri dari panel LCD TFT, driver IC, lampu latar bercahaya tinggi, panel sentuh kapasitif dan FPC.

LCD TFT ini memiliki area tampilan aktif yang diukur secara diagonal 3,97 (16: 9) inci dengan resolusi WVGA (480 piksel horizontal dengan 800 piksel vertikal).

Driver yang digunakan untuk proyek ini adalah ST7701S dan dapat menampilkan 16M warna dengan input sinyal RGB 24 bit.Pengemudi dipasang pada kaca dan interkoneksi melalui FPC termasuk komponen untuk menggerakkan modul tampilanMendukung antarmuka RGB.

Selain itu, FPC juga dapat disesuaikan sesuai dengan kebutuhan pelanggan, seperti memodifikasi struktur lampu belakang dan CTP, definisi antarmuka, dll.

RoHS Compliance & Halogen Bebas.

4. Lensa Fitur layar sentuh LCD kecil

• Bentuk: Tidak teratur dan berlubang
• Warna: Cetakan sutra, logo
• Bahan Kaca: Kaca, PMMA
• Pengolahan: AG, AR, AF, Anti ledakan
• Ketebalan: 0.55mm.0.7mm1.0mm, 1.1mm, 1.8mm, 2.omm,3.0mm, 4.0mm, 5.0mm, 6.0mm

5. Kustomisasi layar sentuh LCD kecil

Chenghao Optoelectronic menyediakan pelanggan dengan berbagai bentuk layanan kustomisasi, termasuk layanan kustomisasi modul, layanan kustomisasi kemasan,dan layanan kustomisasi transportasi.

1- Modul kustomisasi.

Layanan kustomisasi modul tampilan kami meliputi namun tidak terbatas pada hal berikut:

(1) FPC: Kami dapat mendesain ulang bentuk dan struktur FPC sesuai dengan kebutuhan proyek pelanggan sehingga dapat sesuai dengan peralatan yang dipasang.

(2) Desain lampu latar: Kami dapat menyediakan pelanggan dengan komponen lampu latar dengan kecerahan maksimum 2800 cd / m2 Luminance.Pelanggan dapat memilih kecerahan yang tepat sesuai dengan kebutuhan mereka yang sebenarnya;

(3) kustomisasi antarmuka modul: modul tampilan kami dapat menentukan jenis antarmuka sesuai dengan kebutuhan pelanggan. jenis antarmuka yang didukung termasuk SPI, MCU, RGB, MIPI, LVDS, HDMI, dll;

(4) Untuk pelanggan dengan kebutuhan interaksi sentuhan, kami menyediakan dua solusi sentuhan, yaitu solusi sentuhan kapasitif dan solusi sentuhan resistif.inti dari solusi sentuh kapasitif adalah untuk merancang penutup kaca sentuh yang memenuhi peralatan aplikasi dalam hal ketebalan kaca, kekerasan, bentuk, dll sesuai dengan kebutuhan pelanggan.

(5) kustomisasi fungsi: Kami dapat merancang modul tampilan yang memenuhi persyaratan sesuai dengan skenario aplikasi aktual pelanggan.seperti Sunlight Readable, layar anti glare, sudut pandang bebas, suhu yang luas, resolusi tinggi, interaksi manusia-komputer, dll.

2. Pengaturan kemasan: Jika pelanggan membutuhkannya, kami dapat merancang kemasan sesuai dengan kebutuhan pelanggan, mengubah metode kemasan,dan menggunakan metode transportasi yang ditentukan oleh pelanggan.

3. Pengaturan kemasan: Jika pelanggan membutuhkannya, kami dapat merancang kemasan sesuai dengan kebutuhan pelanggan, mengubah metode kemasan,dan menggunakan metode transportasi yang ditentukan oleh pelanggan.

6.Keuntungan dari layar sentuh LCD kecil

   (1) PengelolaanMengapa memilih ChengHao?

• IS9001 Sertifikasi, Produksi Pabrik
• RoHs Compliant, bebas timah, mencapai sesuai
• Harga yang kompetitif dan waktu pengiriman yang singkat
• Tim profesional dengan pengalaman yang kaya dalam desain / Mfg / kontrol kualitas
• Dukungan MOQ Kecil & Tanggapan Cepat ke Pelanggan
• Pasokan jangka panjang

(2) PengelolaanLayanan

• Garansi: satu tahun.
• Tim layanan purna jual: Pusat layanan purna jual dilengkapi dengan tim layanan teknis profesional

(3) Waktu lead

• 001 ~ 20 pcs (Contoh) Segera
• 021 ~ 100 pcs 1 minggu
• 101 ~ 500 pcs 1 ~ 2 minggu
• > 1000 pcsBernegosiasi

7. Aplikasidari layar sentuh LCD kecil

8. FAQ dari layar sentuh LCD kecil

QApakah Anda terbuka untukOEMPengolahan?
AYa!
