Sesuaikan 3,5 inci 320*240 Resolusi Kapasitif Touch Tft LCD Display Module untuk Printer 3D

August 16, 2021

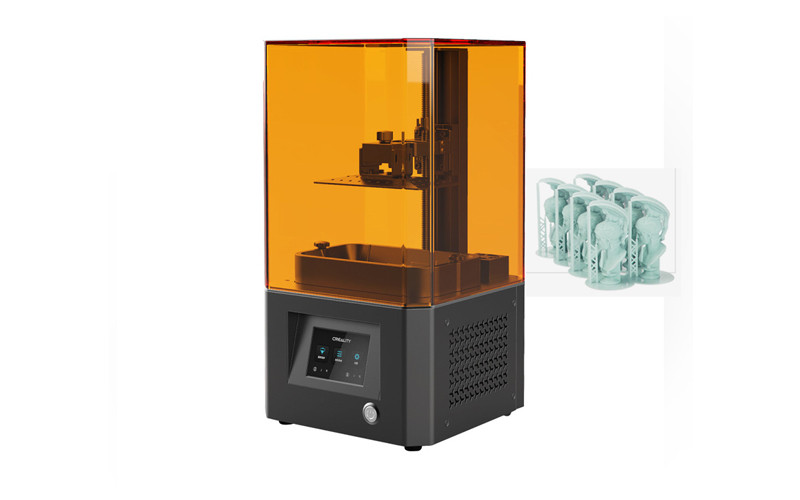

kasus perusahaan terbaru tentang Sesuaikan 3,5 inci 320*240 Resolusi Kapasitif Touch Tft LCD Display Module untuk Printer 3D

kasus perusahaan terbaru tentang Sesuaikan 3,5 inci 320*240 Resolusi Kapasitif Touch Tft LCD Display Module untuk Printer 3D  0

1.Deskripsi CH350QV05A-RT

ChengHao Display model CH350QV05A-RT adalah warna matriks transistor film tipis aktif (TFT) layar kristal cair

(LCD) yang menggunakan TFT silikon amorf sebagai perangkat switching.

IC, panel sentuh, lampu belakang dan FPC.
TFT LCD ini memiliki 3,5 inci (Horizontal layar) diagonal diukur area tampilan aktif dengan 320 * 240 Resolusi

dan digunakan untuk proyek ini adalah panel sentuh resistif.

kasus perusahaan terbaru tentang Sesuaikan 3,5 inci 320*240 Resolusi Kapasitif Touch Tft LCD Display Module untuk Printer 3D  1
Driver yang digunakan untuk proyek ini adalah HX8238D atau kompatibel dan dapat menampilkan 65K/262K warna oleh sinyal RGB

Pengemudi dipasang pada kaca dan interkoneksi melalui FPC termasuk komponen untuk menggerakkan

modul tampilan.



Selain itu, FPC juga dapat disesuaikan sesuai dengan kebutuhan pelanggan, seperti memodifikasi lampu latar dan

Struktur FPC, definisi antarmuka, dll.
RoHS Compliance & Halogen Bebas.









2. Parameter CH350QV05A-RT





PEMBANGUNAN Nilai standar Satuan
Jenis LCD 3.5 TFT ...
Pengaturan titik 320 ((RGB) × 240 titik
Array filter warna Garis vertikal RGB ...
Mode Tampilan TN / Transmisi / Biasanya putih ...
Arah Melihat Jam 6 ...
Driver IC HX8238D ...
Ukuran modul 76.9 ((W) × 63.9 ((H) × 4.25 ((T) mm
Area aktif 70.08 ((W) × 52.56 ((H) mm
Pitch titik 0.219 ((W) × 0. 219 ((H) mm
Antarmuka RGB digital 24-bit ...
Suhu operasi -20 ~ +60 °C
Suhu penyimpanan -30 ~ +80 °C
Lampu Belakang 6 LED putih dalam serial ...
Berat badan TBD g




3. Deskripsi antarmuka



kasus perusahaan terbaru tentang Sesuaikan 3,5 inci 320*240 Resolusi Kapasitif Touch Tft LCD Display Module untuk Printer 3D  2



kasus perusahaan terbaru tentang Sesuaikan 3,5 inci 320*240 Resolusi Kapasitif Touch Tft LCD Display Module untuk Printer 3D  3





PIN
Tidak, tidak.
PIN
Nama
Deskripsi
1 LEDK Sumber daya untuk terminal input katode lampu latar.
2 LEDK Sumber daya untuk terminal input katode lampu latar.
3 LEDA Sumber daya untuk terminal input anode lampu latar.
4 LEDA Sumber daya untuk terminal input anode lampu latar.
5 GND Tanah
6 XR Elektrod kanan
7 YD Elektrod bagian bawah
8 XL Elektrod kiri
9 YU Elektrod atas
10 GND Tanah
11 ~ 13 NC NC
14 /RESET Setel ulang terminal input sinyal, aktif di L.
15 /CS Chip memilih sinyal, Aktif
16 SCL Jam Data Antarmuka SPI
17 SDI Data antarmuka SPI
18 ~ 25 B0~B7 Masukan Data Biru
26 ~ 33 G0~G7 Masukan Data Hijau
34 ~ 41 R0~R7 Masukan data merah
42 HSYNC Masukan sinkronisasi horizontal
43 VSYNC Masukan sinkronisasi vertikal
44 DOTCLK Jam Data Titik
45 ~ 46 NC NC
47 VDD Pin input daya.
48 VDD Pin input daya.
49 ~ 57 NC NC
58 DEN Data Membuat Input
59 ~ 60 GND Tanah



4. lampu latar Charaasterics

kasus perusahaan terbaru tentang Sesuaikan 3,5 inci 320*240 Resolusi Kapasitif Touch Tft LCD Display Module untuk Printer 3D  4

Artikel Simbol MIN TYP Maksimal UNIT Kondisi pengujian
Tegangan Pasokan Vf 17.4 19.8 21.6 V Jika = 20mA
Pasokan arus Jika - 20 - mA -
Intensitas Cahaya
untuk LCM
- 220 250 - Cd/m2 Jika = 20mA
Keseragaman untuk LCM - 80 - - % Jika = 20mA
Waktu Hidup - 20000 - - Waktu Jika = 20mA
Warna lampu latar Putih







5. Karakteristik optik



kasus perusahaan terbaru tentang Sesuaikan 3,5 inci 320*240 Resolusi Kapasitif Touch Tft LCD Display Module untuk Printer 3D  5




*Catatan (1) Definisi rasio kontras (CR):
Rasio kontras dapat dihitung dengan ungkapan berikut.
Rasio kontras (CR) = L63 / L0
L63: Luminansi tingkat abu-abu 63
L 0: Luminansi tingkat abu-abu 0
CR = CR (5)
CR (X) sesuai dengan rasio kontras dari titik X pada gambar di Catatan (5).
*Catatan (2) Definisi Waktu Tanggapan (Ton, Toff):

kasus perusahaan terbaru tentang Sesuaikan 3,5 inci 320*240 Resolusi Kapasitif Touch Tft LCD Display Module untuk Printer 3D  6

*Catatan (3) Definisi Sudut Penampakan
kasus perusahaan terbaru tentang Sesuaikan 3,5 inci 320*240 Resolusi Kapasitif Touch Tft LCD Display Module untuk Printer 3D  7



*Catatan (4) Pengaturan pengukuran:
Modul LCD harus stabil pada suhu tertentu selama 20 menit untuk
menghindari perubahan suhu mendadak selama pengukuran. Untuk menstabilkan luminans,
pengukuran harus dilakukan setelah pencahayaan Backlight selama 20 menit dalam
ruangan tanpa angin.

kasus perusahaan terbaru tentang Sesuaikan 3,5 inci 320*240 Resolusi Kapasitif Touch Tft LCD Display Module untuk Printer 3D  8
