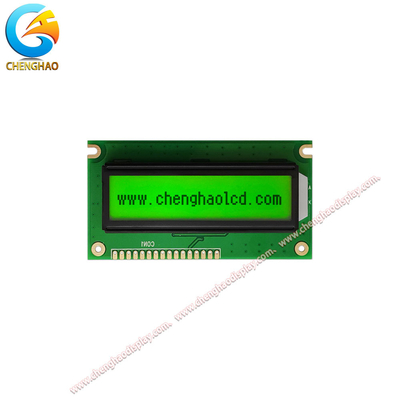

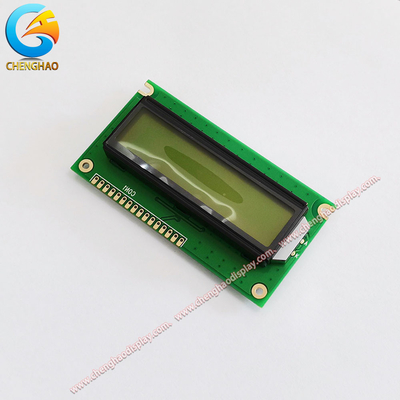

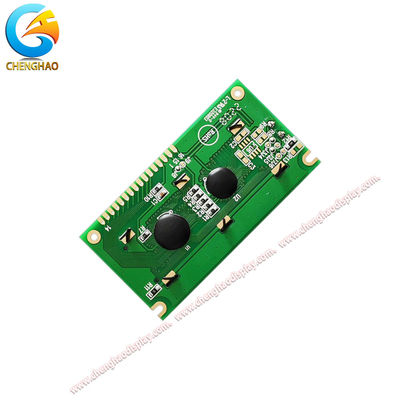

16x2 1602 Karakter Alfanumeric Display Lcd Putih Led Lampu Belakang Untuk Arduino
|
Detail produk:
|
|
| Tempat asal: | Shenzen, Cina |
|---|---|
| Nama merek: | Chenghao Optoelectronic |
| Sertifikasi: | CE / RoHS / FCC |
| Nomor model: | CH1602C01A |
|
Syarat-syarat pembayaran & pengiriman:
|
|
| Kuantitas min Order: | 1 Pcs |
| Kemasan rincian: | All the products are packed in right way to keep it safe. For small sizes of products we use tray + carton, For bigger sizes we use foam slot + carton. we also design packages according to customers' requirements. |
| Waktu pengiriman: | 3~5 working days |
| Syarat-syarat pembayaran: | TT or negotiation |
| Menyediakan kemampuan: | 5000K Pcs/Month |
|
Informasi Detail |
|||
| Nama produk: | Layar LCD alfanumerik | Suhu penyimpanan: | -30 ~ 80 ℃ |
|---|---|---|---|
| TAMPILAN LATAR BELAKANG: | Kuning hijau | Kewajiban: | 1/16Tugas |
| Jumlah Karakter: | 16 Karakter X 2 Baris | Lihat area: | 66 ((W) × 16 ((H) Mm |
| Efektif V/ZONE: | 56.2 ((W) × 11.5 ((H) Mm | Tampilkan titik: | Biru-hitam |
| Suhu operasi: | -20 ~70℃ | ||
| Cahaya Tinggi: | Tampilan LCD alfanumerik,Layar LCD alfanumerik dengan lampu latar hijau,lampu latar hijau 16x2 alfanumeric LCD display |
||
Deskripsi Produk
Produk ini adalah monitor LCD monokrom STN dengan sudut pandang 6 jam. Titik tampilan biru-hitam, dan area tampilan 66 (lebar) × 16 (tinggi) mm. Ukuran karakter adalah 0.55 (lebar) × 0.65 (tinggi) mm, dan kontur ukuran adalah 84.0 × 44.0 × 12.5 mm. Layar LCD monokrom ini sangat ideal untuk aplikasi yang membutuhkan tampilan yang menampilkan informasi sederhana.Monitor sangat dapat diandalkan dan memiliki konsumsi daya rendah, membuatnya ideal untuk berbagai aplikasi.#LCD 16x02
1. Tampilan Spesifikasi
| PEMBANGUNAN | Spesifikasi |
| TYPE Tampilan | STN/YELLOW-GREEN/POSITIF/TRANSFLECTIVE |
| Warna | Titik Tampilan: Biru- Hitam |
| Tampilan BACKGROUND: kuning-hijau | |
| INPUT DATA | 68 SERI |
| Tugas | 1/16Tugas |
| Sudut pandang | Jam 6 |
| Pengontrol | SPLC780D1 atau setara |
| BESEL | 0.6T |
| Lampu belakang | LED (kuning-hijau) |
| Suhu operasi | -20 ~ 70 °C |
| Suhu penyimpanan | -30 ~ 80 °C |
2Spesifikasi mekanik
| PEMBANGUNAN | Spesifikasi | UNIT |
| DIMENSIONAL OUTLINE | 84.0(W) × 44.0(H) × 12.5.0MAX. | mm |
| Pemandangan | 66 ((W) × 16 ((H) | mm |
| Efektif V/ZONE | 56.2 ((W) × 11.5 ((H) | mm |
| Jumlah Karakter | 16 Karakter × 2 Baris | --- |
| Karakter PITCH | 2.95 ((W) × 5.55 ((H) | mm |
| Ukuran Karakter | 0.55 ((W) × 0.65 ((H) | mm |
Blok Diagram
Fungsi terminal
| Nomor PIN. | SYMBOL | Tingkat | Fungsi |
| 1 | VSS | 0V | GND |
| 2 | VDD | +5.0V | Pasokan listrik untuk logika |
| 3 | V0 | - | Tegangan operasi untuk LCD |
| 4 | RS | H/L | H: Data L: Kode instruksi |
| 5 | R/W | H/L | H: Baca L: Tulis |
| 6 | E | H-L | Chip Aktifkan sinyal |
| 7 ~ 14 | DB0~DB7 | H/L | Jalur bus data |
| 15 | LEDA | +5.0V | Pasokan listrik untuk lampu LED |
| 16 | LEDK | 0V |
Dimensional Outline
1Semua kotak pengiriman kami memenuhi standar kekerasan ekspor.
2Semua kotak kami akan dilapisi dengan busa di dalam untuk mencegah kerusakan layar
3. Kemasan produk kami mengadopsi kotak besar dengan kotak kecil
4. Berat setiap kotak tidak melebihi 3,5 kilogram, dan dimensi dapat bervariasi tergantung pada standar.
Metode kemasan di atas semua untuk mencegah kerusakan pada modul tampilan selama transportasi, dan kami juga dapat mengemas barang sesuai dengan keinginan pelanggan.
