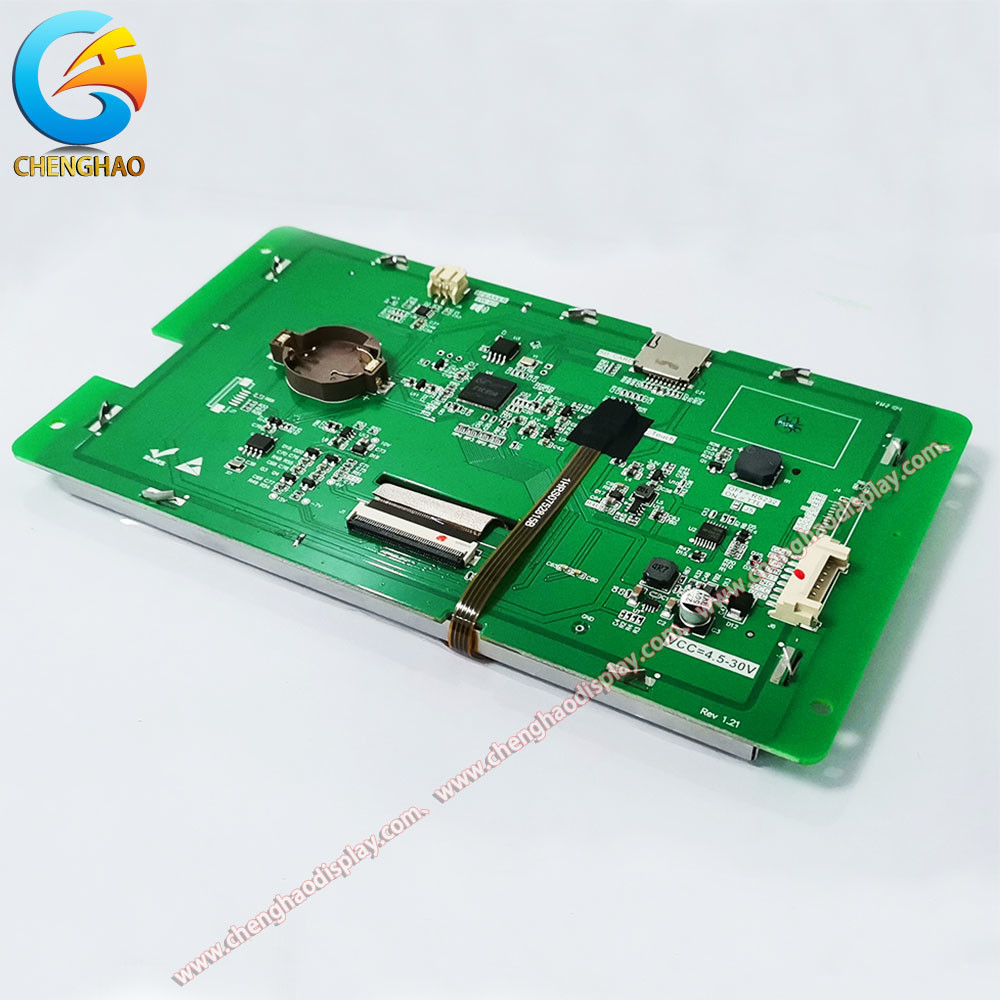

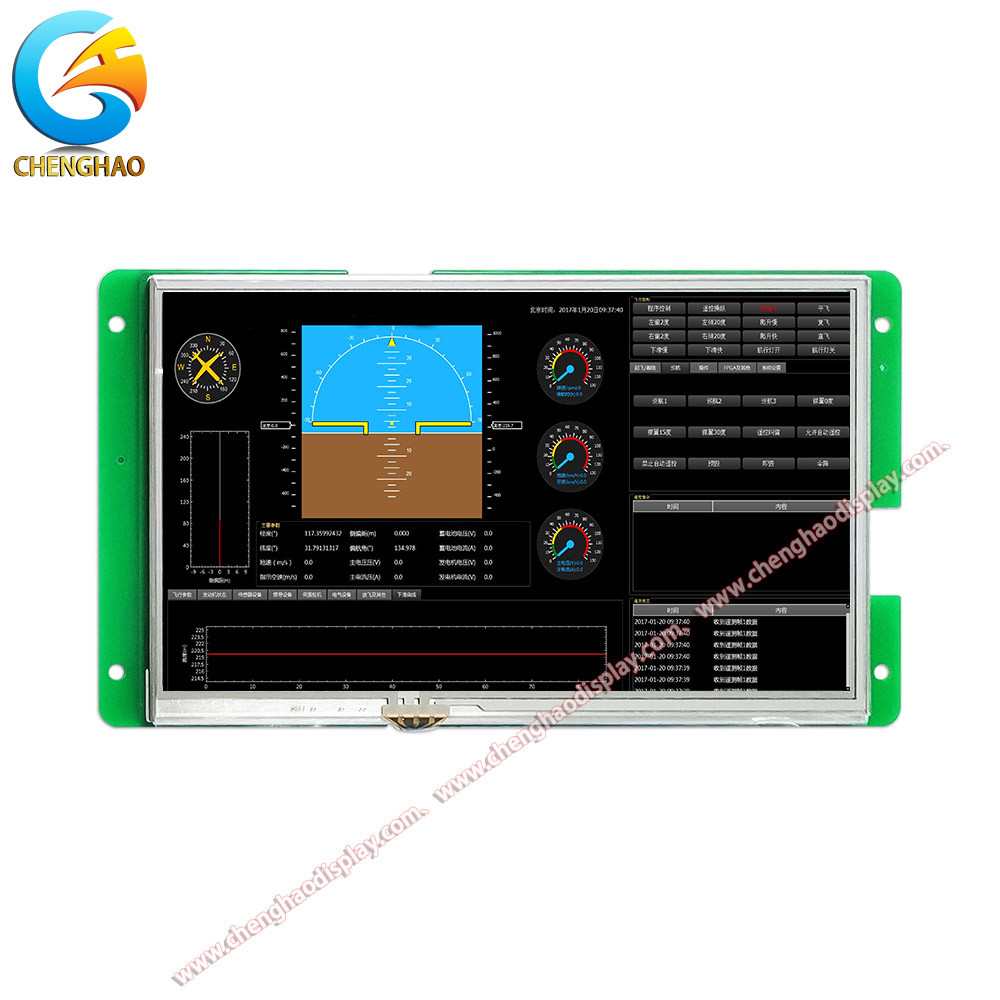

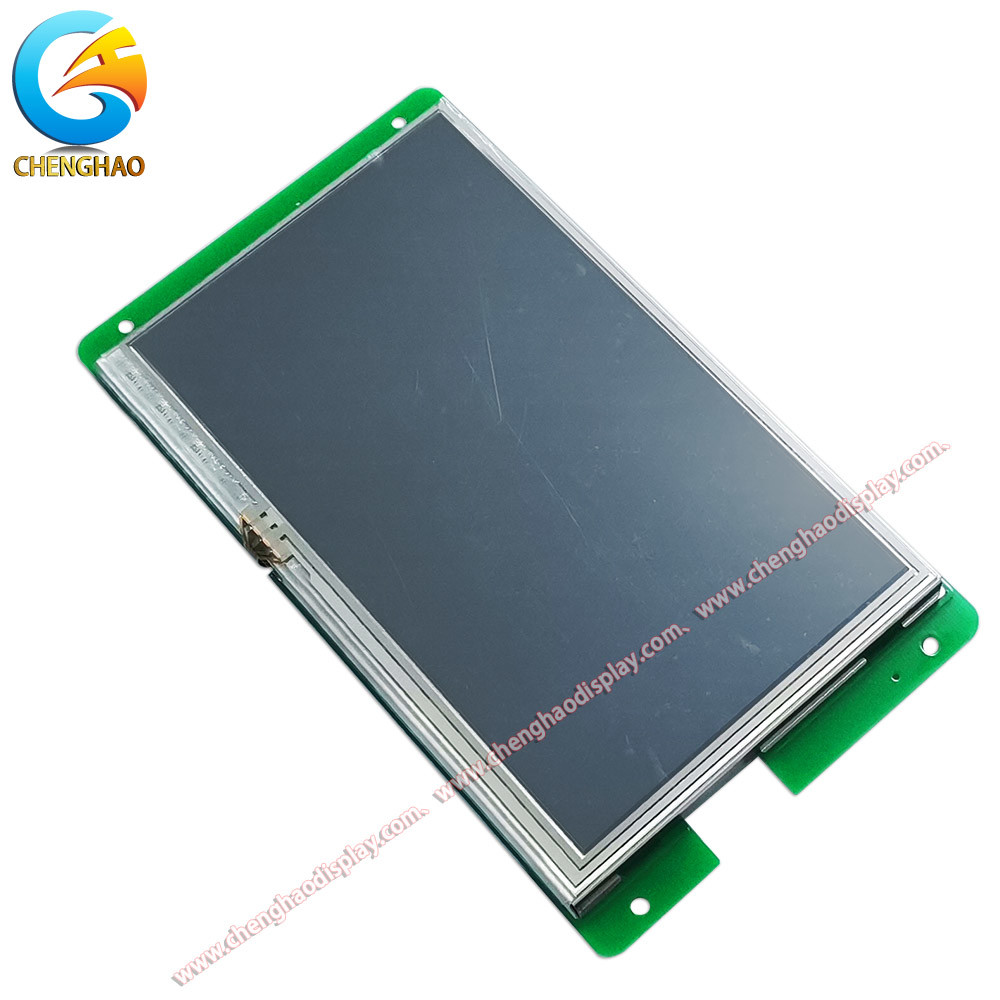

Modul Layar HMI USART Kelas Medis 800x480 7 Inci 16 Bit RGB Dengan RTP

Deskripsi Produk

Kelas Medis 16 bit RGB 800x480 7 Inch USART HMI LAYAR Modul dengan RTP

1. Parameter Layar LCD Berwarna




2. Uji Reliabilitas Modul LCD USART HMI
Semua layar serial Optoelektronik Chenghao telah menjalani serangkaian uji keandalan proses sebelum produksi massal: suhu tinggi dan rendah, ESD, semburan, radiasi, usia sentuh, dan pengujian lainnya untuk memastikan kualitas produk

(1) Lingkungan uji-uji ESD:

Uji suhu sekitar: 25°C
Uji kelembaban lingkungan: 50%
Proses pengujian: Tempatkan produk secara mendatar di meja uji, dan lakukan kontak dan pembuangan udara pada gesper besi dan area tampilan layar port serial secara bergantian, seperti yang ditunjukkan pada gambar di bawah ini;amati apakah layar reset dan restart, menampilkan ketidaknormalan, dll.




(2) Lingkungan Uji-Uji Penuaan Suhu Tinggi dan Rendah

Uji suhu lingkungan: -20～+70℃
Uji kelembaban lingkungan: 60% ± 3% RH
Proses pengujian: Tempatkan produk secara miring di kotak uji suhu tinggi dan rendah, seperti yang ditunjukkan pada Gambar 3-3;lulus uji penuaan bolak-balik suhu tinggi 72H, suhu rendah, suhu tinggi dan rendah, amati apakah layar disetel ulang dan dihidupkan ulang, ditampilkan secara tidak normal, dan berfungsi secara tidak normal selama pengujian dan setelah pengujian.





(3) Tes pulsa grup - lingkungan pengujian

Uji suhu sekitar: 25°C
Uji kelembaban lingkungan: 50%
Proses pengujian: letakkan produk secara mendatar di meja uji, dan catu daya ke layar melalui sumber daya yang digabungkan dengan generator grup pulsa oleh generator grup pulsa, seperti yang ditunjukkan pada gambar;amati apakah layar disetel ulang dan dihidupkan ulang, ditampilkan secara tidak normal, dan disentuh secara tidak normal selama percobaan.




3. Konfigurasi skrip LUA Layar LCD TFT SPI

Layar seri tipe-F, tipe-M, dan tipe-IOT yang diluncurkan oleh Shenzhen Chenghao Optoelektronik Co., Ltd. semuanya mendukung skrip bahasa LUA.Layar serial menyediakan API skrip LUA yang kaya dan antarmuka callback.Pengguna dapat langsung mengatur dan mendapatkan status berjalan dari semua kontrol konfigurasi dengan memanggil antarmuka API.Dikombinasikan dengan pemrosesan logika tertulis, layar dapat menyelesaikan tindakan terjadwal tanpa partisipasi MCU eksternal, mengurangi komunikasi data antara MCU dan layar.
LUA adalah bahasa skrip yang ringan dengan sintaks dan logika yang lebih sederhana daripada bahasa C, sehingga pengembang dapat memulai secara langsung.Bahasa LUA hadir dengan perpustakaan fungsi matematika yang berfungsi dengan baik, pemrosesan string, JSON dan perpustakaan lainnya, dan memiliki dukungan fungsi untuk operasi matematika umum, seperti akar kuadrat, sinus kosinus, nilai absolut, dll.;karena frekuensi tinggi dari layar itu sendiri, semua algoritme kompleks diproses oleh layar, yang sangat mengurangi biaya eksekusi MCU pengguna.
Untuk menulis skrip LUA proyek di perangkat lunak VisualTFT, klik [Tools] → [LUA Script Programming] pada bilah menu untuk membukanya

4.Arsitektur produk dariMonitor LCD Medis
Layar serial industri yang diluncurkan oleh Shenzhen Chenghao Optoelectronics Co., Ltd. (chenghaolcd.com) adalah terminal tampilan serial yang mengintegrasikan driver layar TFT, penyimpanan font gambar, operasi GUI, pemutaran audio, dan berbagai kontrol konfigurasi.Komputer mikro chip tunggal pengguna hanya perlu mengirim dan menerima instruksi port serial yang sesuai untuk mewujudkan tampilan teks, gambar, dan kurva dengan mudah.
Prosesor layar serial seri M mengadopsi prosesor SOC 32-bit 400M, yang mengintegrasikan fungsi-fungsi seperti memori video SDR dan decoding gambar JPEG.
