July 3, 2021

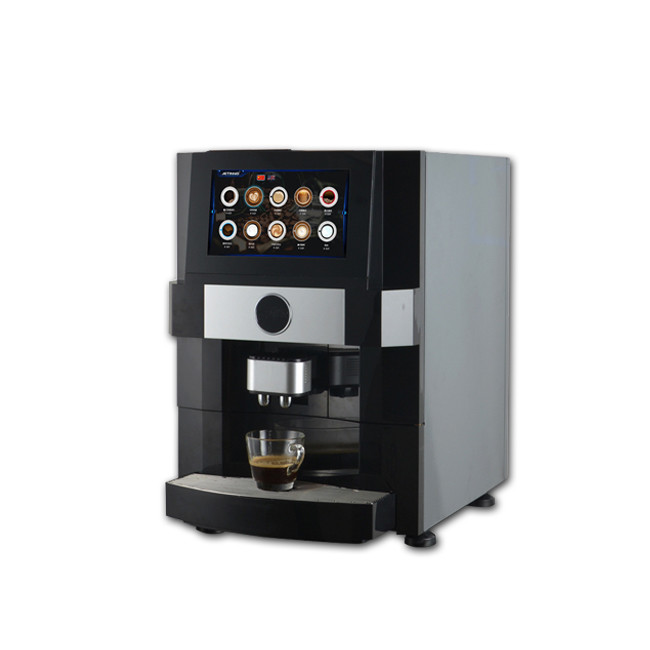

Model modul tampilan LCD dari mesin kopi
disesuaikan untuk pelanggan kali ini adalah CH700WV02A.Itu
konten berikut adalah deskripsi yang relevan tentang produk
model:
1. Tentang Deskripsi CH700WV02A-CT
Model Tampilan ChengHao CH700WV02A-CT adalah transistor film tipis matriks aktif warna
(TFT) liquid crystal display (LCD) yang menggunakan silikon amorf TFT sebagai perangkat switching.
Model ini terdiri dari panel LCD TFT, IC mengemudi, lampu latar kecerahan tinggi,
panel sentuh kapasitif dan FPC.
LCD TFT ini memiliki area tampilan aktif berukuran 7,0 (16:9) inci yang diukur secara diagonal dengan WVGA
(800 horizontal x 480 piksel vertikal) resolusi.
Driver yang digunakan untuk proyek ini adalah Himax dan dapat menampilkan 16 juta warna dengan 24 bit RGB
masukan sinyal.Pengemudi dipasang pada kaca dan interkoneksi melalui FPC termasuk
komponen untuk menggerakkan modul tampilan.Mendukung antarmuka RGB.
Selain itu, FPC juga dapat dikustomisasi sesuai dengan kebutuhan pelanggan, seperti modi
-fying back-light dan struktur CTP, definisi antarmuka, dll.
Kepatuhan RoHS & Bebas Halogen.
| MODEL NOMOR. | CH700WV02A-CT |
| Jenis modul | 7" TFT + CTP |
| Mode tampilan | TN/Transmissive/Biasanya putih |
| jenis CTP | G+G |
| Jumlah Titik | 800*3(RGB)*480 |
| Melihat Arah | jam 12 |
| Arah Pembalikan Skala Abu-abu | jam 6 |
| Ukuran modul | 180.0(W)*119.0(H)*7.4(T)mm |
| Area aktif TFT | 154,08(W)*85,92(H)mm |
| Titik titik TFT | 0.1926(W)*0.1790(H)mm |
| Antarmuka | TFT: 24-bit RGB CTP: I2C |
| Jenis Lampu Latar | LED putih |
| pencahayaan | 200cd/m2 |
2.Informasi Umum
| BARANG | NILAI STANDAR | UNIT |
| tipe LCD | 7.0''TFT+CTP | -- |
| Susunan titik | 800 × 3 (RGB) × 480 | titik-titik |
| Pengaturan Piksel Warna | Garis vertikal RGB | -- |
| Mode tampilan | TN / Transmissive / Biasanya putih | -- |
| Melihat Arah | jam 12 | -- |
| jenis CTP | Kaca Lensa + Kaca ITO + FPC + Perekat | -- |
| Pengobatan permukaan | 6H | -- |
| IC Driver CTP | GT911 | -- |
| Ukuran modul | 180.0(L)×119.0(H)×7.4(T) | mm |
| Area aktif TFT | 154,08(L)×85,92(H) | mm |
| Area aktif CTP | 154,08(L)×85,92(H) | mm |
| Area Tampilan CTP | 155,28(L)×87,12(T) | mm |
| Titik titik TFT | 0,1926 (L) × 0,1790 (T) | mm |
| Antarmuka | Antarmuka RGB Paralel 24-bit | -- |
| Suhu Operasional | -20 ~ +70 | ℃ |
| Suhu penyimpanan | -30 ~ +80 | ℃ |
| Bobot | TBD | g |
