May 20, 2021

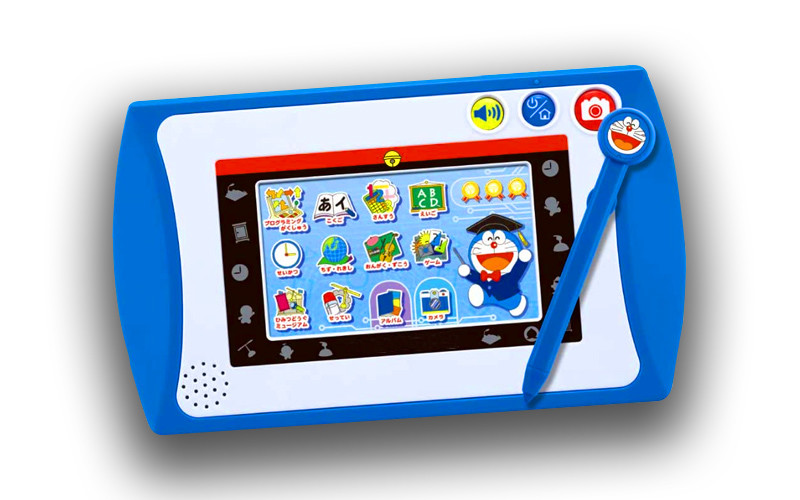

Bekerja sama Dengan Pelanggan Untuk Menyesuaikan LAYAR BERMAIN LCD TFT Untuk Mainan Anak-anak
1.Informasi Umum Diaplay LCD TFT Untuk Mainan
BARANG | NILAI STANDAR | UNIT |
tipe LCD | 4.3''TFT | -- |
Susunan titik | 480 (RGB) × 272 | titik-titik |
Susunan filter warna | Garis vertikal RGB | -- |
Mode tampilan | TN / Transmisi / Biasanya Putih | -- |
Melihat Arah | jam 12 | -- |
Arah Pembalikan Skala Abu-abu | jam 6 | -- |
IC pengemudi | -- | |
Ukuran modul | 105,5(W)×67,2(H)×4,1(T) | mm |
Area aktif | 95,04(L)×53,856(H) | mm |
Titik titik | 0,198 (L) × 0,198 (T) | mm |
Antarmuka | Antarmuka RGB Paralel 24-bit | -- |
Suhu Operasional | -20 ~ +70 | ℃ |
Suhu penyimpanan | -30 ~ +80 | -- |
Lampu Belakang | 7 LED Putih | ℃ |
Bobot | TBD | -- |
CATATAN:
1. JENIS TAMPILAN: 4.3 "TFT
2. ARAH MELIHAT: 12:00
3. ARAH INVERSI SKALA GREY: 6:00
4. MODE POLARIZER: TRANSMISSIVE/POSITIF
5. SUHU OPERASI: -20 ° C ~ + 70 ° C
6. SUHU PENYIMPANAN: -30 ° C ~ + 80 ° C
7.TOLERANSI TANDA TANDA: ±0,20
8. PERSYARATAN PERLINDUNGAN LINGKUNGAN: RoHS
2.Deskripsi Antarmuka
Pin | Simbol | Deskripsi. |
1 | VLED- | Lampu latar LED (Katoda). |
2 | VLED+ | Lampu latar LED (Anoda). |
3 | GND | Tanah. |
4 | VDD | Sumber Daya listrik. |
5~12 | R0~R7 | Data Merah. |
13~20 | G0~G7 | Data Hijau. |
21~28 | B0~B7 | Data Biru. |
29 | GND | Tanah. |
30 | PCLK | Masukan sinyal jam titik.Menempel data input di tepi naiknya. |
31 | TAMPILAN | Tampilan hidup/mati. |
32 | HSYNC | Masukan sinkronisasi horizontal.Polaritas negatif. |
33 | VSYNC | Masukan sinkronisasi vertikal.Polaritas negatif. |
34 | DE | Data mengaktifkan input.Aktif tinggi untuk mengaktifkan bus data input. |
35 | NC | NC |
36 | GND | Tanah. |
37 | XR | TP Benar. |
38 | YD | TP Bawah. |
39 | XL | TP Kiri. |
40 | YU | TP. |
3. Peringkat Maksimum Mutlak
Barang | Simbol | min. | Maks. | Satuan |
Tegangan Pasokan Analog | VDD | -0,3 | 5 | V |
Tegangan Masukan | Vin | -0,3 | VDD+0.3 | V |
Suhu Operasional | PUNCAK | -20 | 70 | °C |
Suhu Penyimpanan | TST | -30 | 80 | °C |
Penyimpanan Kelembaban | HD | 20 | 90 | %RH |
4.Karakteristik DC
Barang | Simbol | min. | Ketik | Maks. | Satuan | Ucapan |
Tegangan Pasokan Analog | VDD | 3 | 3.3 | 3.6 | V | - |
Masukan Tegangan Tinggi | VIH | 0,7VDD | - | VDD | V | Pin masukan digital |
Masukan Tegangan Rendah | VIL | GND | - | 0.3VDD | V | Pin masukan digital |
Output Tegangan Tinggi High | VOH | VDD-0.4 | - | VDD | V | Pin keluaran digital |
Output Tegangan Rendah Low | VOL | GND | - | VDD+0.4 | V | Pin keluaran digital |
Arus Kebocoran I/O | ILI | -1 | - | 1 | uA | - |
5.Karakteristik Waktu
Urutan AKTIFKAN
6.Urutan Matikan
7. Karakteristik Lampu Latar
Barang | Simbol | MIN | KETIK | MAKSIMAL | SATUAN | Tes kondisi |
Tegangan Pasokan | Vf | 20.3 | 22.4 | 24.5 | V | Jika = 20mA |
Arus suplai | Jika | - | 20 | 30 | mA | - |
Intensitas cahaya untuk KPK |
- | 150 | 200 | - | Cd/m2 | Jika = 20mA |
Keseragaman untuk LCM | - | 80 | - | - | % | Jika = 20mA |
Seumur hidup | - | 20000 | - | - | jam | Jika = 20mA |
Warna Lampu Latar | putih |
8.Penanganan Tindakan Pencegahan
(1)Metode pemasangan
Panel LCD modul LCD SC terdiri dari dua pelat kaca tipis dengan polarisasi yang:
mudah rusak.Dan karena modul dibuat sedemikian rupa untuk diperbaiki dengan menggunakan lubang pas fitting
di papan sirkuit tercetak.
Perhatian ekstra harus diperlukan saat menangani modul LCD.
(2) Perhatian penanganan dan pembersihan LCD LCD
Saat membersihkan permukaan layar, Gunakan kain lembut dengan pelarut
[disarankan di bawah] dan bersihkan dengan lembut
alkohol isopropil
Etil alkohol
Jangan menyeka permukaan layar dengan bahan kering atau keras yang akan merusak polarizer
permukaan.
Jangan gunakan pelarut berikut:
air
Aromatik
Jangan menyeka area pad ITO dengan bahan kering atau keras yang akan merusak pola ITO
Jangan gunakan pelarut berikut pada bantalan atau mencegahnya terkontaminasi:
Fluks solder
Klorin (Cl) , Salfur (S)
Jika barang dikirim tanpa dilapisi sili8con di pad, pola ITO bisa rusak
karena korosi seiring berjalannya waktu.
Jika korosi ITO terjadi karena salah penanganan atau menggunakan beberapa bahan seperti Klorin (CI),
Salfur (S) dari pelanggan, Tanggung jawab ada pada pelanggan.
(3) Perhatian terhadap muatan statis
Modul LCD menggunakan driver C-MOS LSI, jadi kami menyarankan Anda:
Hubungkan terminal input yang tidak digunakan ke Vdd atau Vss, jangan input sinyal apa pun sebelum daya menyala
dihidupkan, dan ardekan tubuh Anda, area kerja/perakitan, peralatan perakitan untuk melindungi dari
listrik statis
(4)pengepakan
Modul menggunakan elemen LCD dan harus diperlakukan seperti itu.
Hindari kejutan hebat dan jatuh dari ketinggian.
Untuk mencegah modul dari degradasi, jangan mengoperasikan atau menyimpannya secara langsung ke
sinar matahari atau suhu / kelembaban tinggi
(5)Perhatian untuk operasi
Ini adalah kondisi yang sangat diperlukan untuk menggerakkan LCD dalam batas tegangan yang ditentukan sejak since
tegangan yang lebih tinggi maka batas menyebabkan umur LCD lebih pendek.
Reaksi elektrokimia karena arus searah menyebabkan kerusakan LCD yang tidak diinginkan, jadi
bahwa penggunaan penggerak arus searah harus dihindari.
Waktu respons akan sangat tertunda pada suhu yang lebih rendah daripada operasi
rentang suhu dan di sisi lain pada suhu yang lebih tinggi LCD bagaimana warna gelap di
mereka.Namun fenomena tersebut tidak berarti kerusakan atau kerusakan pada LCD,
yang akan kembali pada suhu operasi yang ditentukan.
Jika area tampilan didorong keras selama operasi, beberapa font akan ditampilkan secara tidak normal
tetapi kembali ke kondisi normal setelah dimatikan sekali.
Sedikit embun yang mengendap di terminal adalah penyebab reaksi elektro-kimia yang mengakibatkan
sirkuit terbuka terminal.
Penggunaan di bawah suhu operasi maksimum, 50% Rh atau kurang diperlukan.
(6)penyimpanan
Dalam hal penyimpanan untuk jangka waktu yang lama misalnya, selama bertahun-tahun untuk tujuan atau
penggunaan pengganti, cara berikut direkomendasikan.
Penyimpanan dalam kantong polietilen dengan bukaan tertutup rapat agar tidak masuk udara segar di luar di dalamnya.
Dan tanpa pengering.
Menempatkan di tempat yang gelap di mana tidak ada paparan sinar matahari langsung atau cahaya yang menjaga
kisaran suhu penyimpanan.
Menyimpan tanpa sentuhan pada permukaan polarizer oleh hal lain.
[Disarankan untuk menyimpannya karena telah dimasukkan ke dalam wadah bagian dalam pada saat pengiriman dari kami
(7) Keamanan
Disarankan untuk menghancurkan LCD yang rusak atau tidak perlu menjadi beberapa bagian dan membersihkan cairan wash
kristal oleh salah satu pelarut seperti aseton dan etanol, yang harus dibakar nanti.
Ketika ada cairan yang bocor dari sel kaca yang rusak mengenai tangan Anda, tolong
cuci bersih dengan sabun dan air
Informasi tentang CH430WQ08-FPC-CLayar LCD TFT
MODEL NOMOR. |
CH430WQ08A-T |
Jenis modul | 4.3"TFT + RTP |
Mode tampilan | TN / Transmissive / Biasanya Putih |
Jumlah Titik | 480*3(RGB)*272 |
Melihat Arah | jam 12 |
Ukuran modul | 105,5(W)*67,2(H)*4,1(T)mm |
Area aktif TFT | 95,04(L)*53,856(H)mm |
Antarmuka | RGB |
pencahayaan | 300cd/m2 |
